标签对象	图标	说明
文本		文本内容容器。调整尺寸以适应输入的字符数。键入时，文本对象水平和/或垂直增长。
文本框		文本内容容器。它可以调整其高度以适应内容，或使字体增大或缩小以适合对象框。
条码		此对象用于在标签上添加和编辑各种类型的条码。
图片		此对象用于向标签添加图形内容。
矩形		此对象在标签上创建一个矩形。
直线		此对象在标签上创建一条线。
椭圆		此对象在标签上创建一个圆形。
反白		此对象反转对象颜色。

文本

文本对象是文本内容的容器，或调整其尺寸以适应插入的字符数。键入时，文本对象水平和/或垂直增长。

提示

文本框用于设计标签的文本内容必须适应预定义尺寸的字段时的备选方法。

源

数据设定所选对象的内容源。

固定数据：手动输入固定文本。
变量键盘输入： 是一种变量，它使每个打印作业的提示字段内容都各不相同。
计数器： 在标签上显示计数器值。

变量键盘输入： 是一种变量，它使每个打印作业的提示字段内容都各不相同。
当前日期： 在标签上显示当前日期值。
当前时间： 在标签上显示当前时间值。

内容字段可以输入对象内容。

样式

字体颜色设定文本字体和下划线颜色。

字体选择字体。字体分为两组：OpenType 字体和打印机字体。

注意

如果当前选定的打印机是热敏打印机，会有其他字体可用。这些都是安装在打印机上的内部打印机字体。其名称前面的打印机图标可以标识。

字体可显示为粗体、斜体、下划线或删除线文本。

字体缩放设定字体拉伸因子。如果是 100 %，则采用字体的正常外观。如果因子设定为 200%，则字体宽度变为原来的两倍。如果设为 50%，字体宽度缩小一半。

对齐定义输入内容的水平定位。

左：文本与对象左边框对齐。
居中：文本位于对象的中央。
右：文本与对象右边框对齐。
调整：文本沿两侧均匀分布。

间距设置文本字符与线条之间的间隔。

行间距：段落中的每一行之间的距离。
字符间距：单个字符之间的距离。

效果

位置

位置选项卡设定对象位置及与位置相关的行为。

位置组设定对象的位置。

X 和 Y：定位点的坐标。

大小组给出对象的尺寸信息。

宽度和高度：水平和垂直的对象尺寸。
保持纵横比：缩放时同时更改对象尺寸。

提示

在文本对象中，文本大小由字体大小确定。对象尺寸和纵横比不能手动更改，只作为有关其当前大小的信息。

注意

如果在标签属性中更改了度量单位，则其值会自动转换。

旋转角度是根据设计表面的对象角度。

提示

有多种方法来设置对象角度：手动输入角度，拖动滑块或单击并拖动选定对象上的 Rotation Icon.png 图标。旋转角度和滑块可使对象围绕其定位点旋转。图标将对象围绕其中心点旋转。

定位点是对象固定在设计表面的一个点。可变大小的对象将在选定的定位点的相反方向增加或减少尺寸。

锁定防止对象在设计过程中移动，请在设计行为组下选择。

一般

一般选项卡识别对象并设置其状态。

名称设定唯一的对象 ID。其用于在设定函数、变量和脚本等时的对象引用。

注意

请避免在对象名称中使用空格或特殊字符。

说明用于为对象添加注释和说明。它在标签设计过程中提供帮助。

状态组设定在打印预览和实际打印的标签上，对象的可见性。

不打印：防止打印该对象。该对象仍然显示在打印预览中，并可影响相对定位的其他对象。在打印预先设计的标签或标签库中的标签时，此选项很有用。
可见：如果此复选框留空，则该对象不出现在打印预览或打印的标签上。该对象被视为不存在。

选项

打印预览

打印结果

相对位置

不打印（选定）

是

否

是

可见（清除）

否

否

否

文本框

文本框对象是用于在标签上添加文本内容的容器。文本框对象都是非常类似于标准 Desktop designer 文本对象。这两者的区别是文本内容显示的长度可变。文本对象始终放大或缩小以适应字符的输入量。相反地，文本框可以调整（放大/缩小）其高度以适应内容，或者增大或缩小字体以适合对象框。

提示

使用变量数据时，确保内容适合预定义的框特别有用。无论文本值长度为多少，文本总是放置和显示在标签上预先设计的框架内。

源

数据设定所选对象的内容源。

固定数据：手动输入固定文本。
变量键盘输入：是一种变量，它使每个打印作业的提示字段内容都各不相同。
计数器：在标签上显示计数器值。

变量键盘输入：是一种变量，它使每个打印作业的提示字段内容都各不相同。
当前日期：在标签上显示当前日期值。
当前时间：在标签上显示当前时间值。

内容字段可以输入对象内容。

样式

字体颜色设定文本字体和下划线颜色。

字体选择字体。字体分为两组：OpenType 字体和打印机字体。

注意

如果当前选定的打印机是热敏打印机，会有其他字体可用。这些都是安装在打印机上的内部打印机字体。其名称前面的打印机图标可以标识。

字体可显示为粗体、斜体、下划线或删除线文本。

字体缩放设定字体拉伸因子。如果是 100 %，则采用字体的正常外观。如果因子设定为 200%，则字体宽度变为原来的两倍。如果设为 50%，字体宽度缩小一半。

对齐定义输入内容的水平定位。

左：文本与对象左边框对齐。
居中：文本位于对象的中央。
右：文本与对象右边框对齐。
调整：文本沿两侧均匀分布。

间距设置文本字符与线条之间的间隔。

行间距：段落中的每一行之间的距离。
字符间距：单个字符之间的距离。

效果

位置

位置选项卡设定对象位置及与位置相关的行为。

位置组设定对象的位置。

X 和 Y：定位点的坐标。

大小组设定对象的尺寸。

宽度和高度：水平和垂直的对象尺寸。
保持纵横比：缩放时同时更改对象尺寸。

注意

如果在标签属性中更改了度量单位，则其值会自动转换。

旋转角度是根据设计表面的对象角度。

提示

有多种方法来设置对象角度：手动输入角度，拖动滑块或单击并拖动选定对象上的图标。旋转角度和滑块可使对象围绕其定位点旋转。图标将对象围绕其中心点旋转。

定位点是对象对象固定在设计表面的一个点。可变大小的对象将在选定的定位点的相反方向增加或减少尺寸。

锁定防止在设计过程中移动该对象。

注意

如果更改了度量单位，则其值会自动转换。

一般

一般选项卡识别对象并设置其状态。

名称设定唯一的对象 ID。其用于在设定函数、变量和脚本等时的对象引用。

注意

请避免在对象名称中使用空格或特殊字符。

说明用于为对象添加注释和说明。它在标签设计过程中提供帮助。

状态组设定在打印预览和实际打印的标签上，对象的可见性。

不打印：防止打印该对象。该对象仍然显示在打印预览中，并可影响相对定位的其他对象。在打印预先设计的标签或标签库中的标签时，此选项很有用。
可见：如果此复选框留空，则该对象不出现在打印预览或打印的标签上。该对象被视为不存在。

选项

打印预览

打印结果

相对位置

不打印（选定）

是

否

是

可见（清除）

否

否

否

条码

条码对象用于在标签上添加各种类型的条码编码数据。

有关条码属性、类型和数据编码方法的详细信息，请参阅专门的“条码”章节。


使用图片对象可在标签上添加图形内容。支持以下文件格式：

可移植网络图形 (*.png)
PDF (*.pdf)
Adobe Photoshop (*.psd)
可扩展矢量图形 (*.svg)
Paintbrush (*.pcx)
JPEG 位图（*.jpg、*.jpeg、*.jpe）
TIFF 位图（*.tif、*.tiff）
增强型 Windows 图元文件 (*.emf)
Windows 图元文件 (*.wmf)
Windows 位图 (*.bmp)
图形交换格式（*.gif）

注意

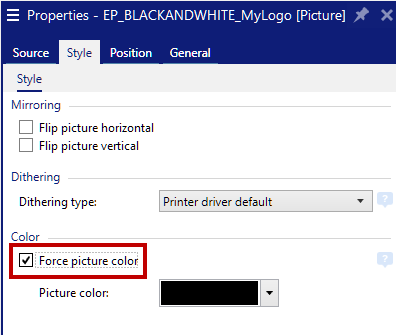

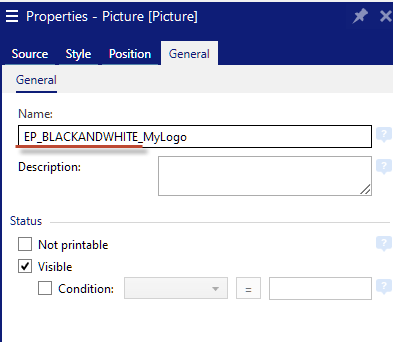

您可在带有彩色色带的标签打印机上强制将图像单色打印。您可通过添加 EP_BLACKANDWHITE_ 前缀至图片对象名称或通过在样式选项卡中启用强制图片颜色来启用此功能。

添加 EP_BLACKANDWHITE_ 前缀（左）或启用强制图片颜色选项（右）

源

内容字段用于输入对象内容。

要（重新）定义图形对象内容，请单击浏览，查找要在标签上显示的文件。

将图片嵌入文档将图片存储在标签文件中。原始图片文件的链接将被丢弃。

提示

嵌入图片后，标签文件的可移植性增强，用户在共享标签时不必包括该图片文件。

保存嵌入图片到文件：将嵌入的标签图片保存到一个单独的文件中。

样式

颜色处理定义了色带类型。

镜像让您能水平或垂直地翻转您的图片。

抖动组用于选择在标签上打印黑白图片的最适当的抖动打印方法。

提示

使用黑白方式打印图片时，抖动可通过改变黑色点的模式来创建多色彩和阴影的效果。

抖动类型用于选择抖动方法：

默认打印机驱动：没有为图片对象选择抖动方法。以黑白打印时，打印机驱动程序使用其自身的抖动方法。

注意

如果没有为图片对象设置抖动，也可以通过使用打印机属性对话框来选择算法。在 Desktop designer 中为对象选择的抖动算法将覆盖使用打印机属性对话框选择的算法。有关更多详细信息，请参阅更改抖动选项。

有序：通过在显示的像素上应用阈值映射（带单元格的矩阵）来实现抖动。如果像素值（可在 0-9 范围内缩放）小于矩阵中的相应单元格数，该算法将像素打印输出为黑色，否则打印输出为白色。
阙值：设置用于比较每个像素的阙值。如果原始像素值高于阙值，则渲染为白色。阙值越低，变为白色像素的份额越大。
Floyd Steinberg：通过色散误差实现抖动。此算法将生成最接近原始图片的结果，但呈现速度最慢。

颜色组用于自定义图形对象的颜色。

强制图片着色：可对图形对象重新着色。使用下拉图片调色板，可选取打印标签中的对象使用的适当颜色。

注意

通过使用高级打印机驱动程序接口或 Windows 打印模式，此选项可用于彩色打印机。

位置

位置选项卡设定对象位置及与位置相关的行为。

位置组设定对象的位置。

X 和 Y：定位点的坐标。

大小组设定对象的尺寸。

宽度和高度：水平和垂直的对象尺寸。
保持纵横比：缩放时同时更改对象尺寸。

注意

如果在标签属性中更改了度量单位，则其值会自动转换。

旋转角度是根据设计表面的对象角度。

提示

有多种方法来设置对象角度：手动输入角度，拖动滑块或单击并拖动选定对象上的图标。旋转角度和滑块可使对象围绕其定位点旋转。图标将对象围绕其中心点旋转。

定位点是对象对象固定在设计表面的一个点。可变大小的对象将在选定的定位点的相反方向增加或减少尺寸。

锁定防止在设计过程中移动该对象。

注意

如果更改了度量单位，则其值会自动转换。

图形调整大小选项卡在图片对象连接到变量时可用。这些设置设定图片对象在打印时如何适应源文件的大小。

保持原始图片大小：禁用图片调整大小。图片大小保持不变。
按比例调整大小：按比例调整图片大小。图片的纵横比保持固定。
调整大小至设计的尺寸：调整图片的横向和纵向尺寸以使适合边框。此选项最有可能会扭曲图像。

原始尺寸：调整大小前，显示图片的宽度和高度。还原为原始图片大小取消调整大小操作。

一般

一般选项卡识别对象并设置其状态。

名称设定唯一的对象 ID。其用于在设定函数、变量和脚本等时的对象引用。

注意

请避免在对象名称中使用空格或特殊字符。

说明用于为对象添加注释和说明。它在标签设计过程中提供帮助。

状态组设定在打印预览和实际打印的标签上，对象的可见性。

不打印：防止打印该对象。该对象仍然显示在打印预览中，并可影响相对定位的其他对象。在打印预先设计的标签或标签库中的标签时，此选项很有用。
可见：如果此复选框留空，则该对象不出现在打印预览或打印的标签上。该对象被视为不存在。

选项	打印预览	打印结果	相对位置
不打印（选定）	是	否	是
可见（清除）	否	否	否

矩形

矩形对象在标签上创建一个矩形框架。

圆角半径：使矩形的角变圆。较高的值使曲线更大。

填充组设定对象填充设置和颜色。

填充样式：对象填充属性定义：
- 无：完全透明的对象。
- 清除：隐藏活动对象下方的对象。
- 纯色：用纯色填充对象。
- 右对角线：用朝右上升的对角线填充对象。
- 左对角线：用朝左上升的对角线填充对象。
- 垂直：用垂直线条填充对象。
- 水平：用水平线条填充对象。
- 交叉：用交叉线条填充对象。
- 对角交叉线：用对角的交叉线条填充对象。
- 25% 的颜色：填充颜色的不透明度为 25 %。
- 50% 的颜色：填充颜色的不透明度为 50 %。
- 75% 的颜色：填充颜色的不透明度为 75 %。
背景颜色：对象填充颜色定义。

注意

系统不允许同时将轮廓样式和填充样式设定为无。

位置

位置选项卡设定对象位置及与位置相关的行为。

位置组设定对象的位置。

X 和 Y：定位点的坐标。

大小组设定对象的尺寸。

宽度和高度：水平和垂直的对象尺寸。
保持纵横比：缩放时同时更改对象尺寸。

注意

如果在标签属性中更改了度量单位，则其值会自动转换。

旋转角度是根据设计表面的对象角度。

提示

有多种方法来设置对象角度：手动输入角度，拖动滑块或单击并拖动选定对象上的图标。旋转角度和滑块可使对象围绕其定位点旋转。图标将对象围绕其中心点旋转。

定位点是对象对象固定在设计表面的一个点。可变大小的对象将在选定的定位点的相反方向增加或减少尺寸。

锁定防止在设计过程中移动该对象。

一般

一般选项卡识别对象并设置其状态。

名称设定唯一的对象 ID。其用于在设定函数、变量和脚本等时的对象引用。

注意

请避免在对象名称中使用空格或特殊字符。

说明用于为对象添加注释和说明。它在标签设计过程中提供帮助。

状态组设定在打印预览和实际打印的标签上，对象的可见性。

不打印：防止打印该对象。该对象仍然显示在打印预览中，并可影响相对定位的其他对象。在打印预先设计的标签或标签库中的标签时，此选项很有用。
可见：如果此复选框留空，则该对象不出现在打印预览或打印的标签上。该对象被视为不存在。

选项	打印预览	打印结果	相对位置
不打印（选定）	是	否	是
可见（清除）	否	否	否

打印优化用来激活使用打印机内部元素。

提示

如果选定的打印机型号对此支持，由打印机直接处理共享的标签元素（如，内部字体、形状、条码）。此选项可显著减少数据流量，因而可以加速打印进程。

如果支持，则使用打印机元素：如果打印机允许，则使用内部打印机元素打印标签。如果所选打印机不支持内部打印机元素，则以图形文件发送该元素。

总是使用打印机元素：仅使用打印机元素来打印标签。如果所选打印机不支持内部打印机元素，则显示一条错误消息。

总是以图形打印：将对象以图像文件发送和打印。

将对象连接到变量时，请启用使用打印机元素（若支持） 或始终使用打印机元素选项。以图形模式进行打印会返回打印错误。

注意

要将此对象打印为内部打印机元素，必须启用高级打印机驱动程序界面连同打印机驱动程序。

直线

直线对象用于在标签上创建一条线。

位置

位置选项卡设定对象位置及与位置相关的行为。

位置组设定对象的位置。

X 和 Y：定位点的坐标。
长度：设定线的长度。

如果在标签属性中更改了度量单位，则其值会自动转换。

旋转角度是根据设计表面的对象角度。

提示

有多种方法来设置对象角度：手动输入角度，拖动滑块或单击并拖动选定对象上的 Rotation Icon.png 图标。旋转角度和滑块可使对象围绕其定位点旋转。图标将对象围绕其中心点旋转。

锁定防止在设计过程中移动该对象。

一般

一般选项卡识别对象并设置其状态。

名称设定唯一的对象 ID。其用于在设定函数、变量和脚本等时的对象引用。

注意

请避免在对象名称中使用空格或特殊字符。

说明用于为对象添加注释和说明。它在标签设计过程中提供帮助。

状态组设定在打印预览和实际打印的标签上，对象的可见性。

不打印：防止打印该对象。该对象仍然显示在打印预览中，并可影响相对定位的其他对象。在打印预先设计的标签或标签库中的标签时，此选项很有用。
可见：如果此复选框留空，则该对象不出现在打印预览或打印的标签上。该对象被视为不存在。

选项	打印预览	打印结果	相对位置
不打印（选定）	是	否	是
可见（清除）	否	否	否

打印优化用来激活使用打印机内部元素。

提示

如果选定的打印机型号对此支持，由打印机直接处理共享的标签元素（如，内部字体、形状、条码）。此选项可显著减少数据流量，因而可以加速打印进程。

如果支持，则使用打印机元素：如果打印机允许，则使用内部打印机元素打印标签。如果所选打印机不支持内部打印机元素，则以图形文件发送该元素。

总是使用打印机元素：仅使用打印机元素来打印标签。如果所选打印机不支持内部打印机元素，则显示一条错误消息。

总是以图形打印：将对象以图像文件发送和打印。

将对象连接到变量时，请启用使用打印机元素（若支持） 或始终使用打印机元素选项。以图形模式进行打印会返回打印错误。

注意

要将此对象打印为内部打印机元素，必须启用高级打印机驱动程序界面连同打印机驱动程序。

椭圆

椭圆对象用于在标签上创建一个圆形对象。

填充组设定对象填充设置和颜色。

填充样式：对象填充属性定义：
- 无：完全透明的对象。
- 清除：隐藏活动对象下方的对象。
- 纯色：用纯色填充对象。
- 右对角线：用朝右上升的对角线填充对象。
- 左对角线：用朝左上升的对角线填充对象。
- 垂直：用垂直线条填充对象。
- 水平：用水平线条填充对象。
- 交叉：用交叉线条填充对象。
- 对角交叉线：用对角的交叉线条填充对象。
- 25% 的颜色：填充颜色的不透明度为 25 %。
- 50% 的颜色：填充颜色的不透明度为 50 %。
- 75% 的颜色：填充颜色的不透明度为 75 %。
背景颜色：对象填充颜色定义。

注意

系统不允许同时将轮廓样式和填充样式设定为无。

提示

NiceLabel 10 中的形状对象（矩形、线条和椭圆）会记住上次使用的设置。每次将此类对象之一添加到标签时，其轮廓和填充设置均会与先前添加的形状对象设置相同。

位置

位置选项卡设定对象位置及与位置相关的行为。

位置组设定对象的位置。

X 和 Y：定位点的坐标。

大小组设定对象的尺寸。

宽度和高度：水平和垂直的对象尺寸。
保持纵横比：缩放时同时更改对象尺寸。

注意

如果在标签属性中更改了度量单位，则其值会自动转换。

旋转角度是根据设计表面的对象角度。

提示

有多种方法来设置对象角度：手动输入角度，拖动滑块或单击并拖动选定对象上的图标。旋转角度和滑块可使对象围绕其定位点旋转。图标将对象围绕其中心点旋转。

定位点是对象对象固定在设计表面的一个点。可变大小的对象将在选定的定位点的相反方向增加或减少尺寸。

锁定防止在设计过程中移动该对象。

注意

如果更改了度量单位，则其值会自动转换。

一般

一般选项卡识别对象并设置其状态。

名称设定唯一的对象 ID。其用于在设定函数、变量和脚本等时的对象引用。

注意

请避免在对象名称中使用空格或特殊字符。

说明用于为对象添加注释和说明。它在标签设计过程中提供帮助。

状态组设定在打印预览和实际打印的标签上，对象的可见性。

不打印：防止打印该对象。该对象仍然显示在打印预览中，并可影响相对定位的其他对象。在打印预先设计的标签或标签库中的标签时，此选项很有用。
可见：如果此复选框留空，则该对象不出现在打印预览或打印的标签上。该对象被视为不存在。

选项	打印预览	打印结果	相对位置
不打印（选定）	是	否	是
可见（清除）	否	否	否

打印优化用来激活使用打印机内部元素。

提示

如果选定的打印机型号对此支持，由打印机直接处理共享的标签元素（如，内部字体、形状、条码）。此选项可显著减少数据流量，因而可以加速打印进程。

如果支持，则使用打印机元素：如果打印机允许，则使用内部打印机元素打印标签。如果所选打印机不支持内部打印机元素，则以图形文件发送该元素。

总是使用打印机元素：仅使用打印机元素来打印标签。如果所选打印机不支持内部打印机元素，则显示一条错误消息。

总是以图形打印：将对象以图像文件发送和打印。

将对象连接到变量时，请启用使用打印机元素（若支持） 或始终使用打印机元素选项。以图形模式进行打印会返回打印错误。

注意

要将此对象打印为内部打印机元素，必须启用高级打印机驱动程序界面连同打印机驱动程序。

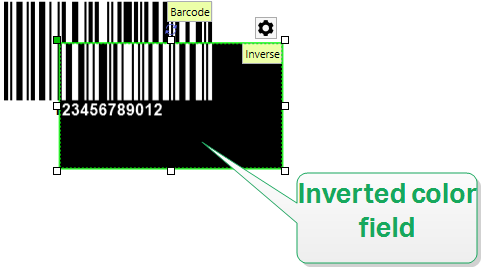

反白

关于

反白对象反转底层对象的颜色。

样式

样式选项卡包含角半径设置。

您可定义反白对象的角圆度。较高的值使曲线更大。

位置

位置选项卡设定对象位置及与位置相关的行为。

位置组设定对象的位置。

X 和 Y：定位点的坐标。

大小组设定对象的尺寸。

宽度和高度：水平和垂直的对象尺寸。
保持纵横比：缩放时同时更改对象尺寸。

注意

如果在标签属性中更改了度量单位，则其值会自动转换。

旋转角度是根据设计表面的对象角度。

提示

有多种方法来设置对象角度：手动输入角度，拖动滑块或单击并拖动选定对象上的图标。旋转角度和滑块可使对象围绕其定位点旋转。图标将对象围绕其中心点旋转。

定位点是对象对象固定在设计表面的一个点。可变大小的对象将在选定的定位点的相反方向增加或减少尺寸。

锁定防止在设计过程中移动该对象。

注意

如果更改了度量单位，则其值会自动转换。

一般

一般选项卡识别对象并设置其状态。

名称设定唯一的对象 ID。其用于在设定函数、变量和脚本等时的对象引用。

注意

请避免在对象名称中使用空格或特殊字符。

说明用于为对象添加注释和说明。它在标签设计过程中提供帮助。

状态组设定在打印预览和实际打印的标签上，对象的可见性。

不打印：防止打印该对象。该对象仍然显示在打印预览中，并可影响相对定位的其他对象。在打印预先设计的标签或标签库中的标签时，此选项很有用。
可见：如果此复选框留空，则该对象不出现在打印预览或打印的标签上。该对象被视为不存在。

选项	打印预览	打印结果	相对位置
不打印（选定）	是	否	是
可见（清除）	否	否	否

打印优化用来激活使用打印机内部元素。

提示

如果选定的打印机型号对此支持，由打印机直接处理共享的标签元素（如，内部字体、形状、条码）。此选项可显著减少数据流量，因而可以加速打印进程。

如果支持，则使用打印机元素：如果打印机允许，则使用内部打印机元素打印标签。如果所选打印机不支持内部打印机元素，则以图形文件发送该元素。

总是使用打印机元素：仅使用打印机元素来打印标签。如果所选打印机不支持内部打印机元素，则显示一条错误消息。

总是以图形打印：将对象以图像文件发送和打印。

注意

仅当禁用高级打印机驱动程序接口时，反白对象才能作为图形打印。打印之前，确保已启用 Windows 打印模式。双击设计表面以打开标签属性对话框，转到打印面板 > 打印 > 禁用选项使用高级打印机驱动程序接口。
