Designer 提供多个对话,帮助您配置和管理活动文档和连接数据源。请参阅下列主题了解详细说明:

标签属性

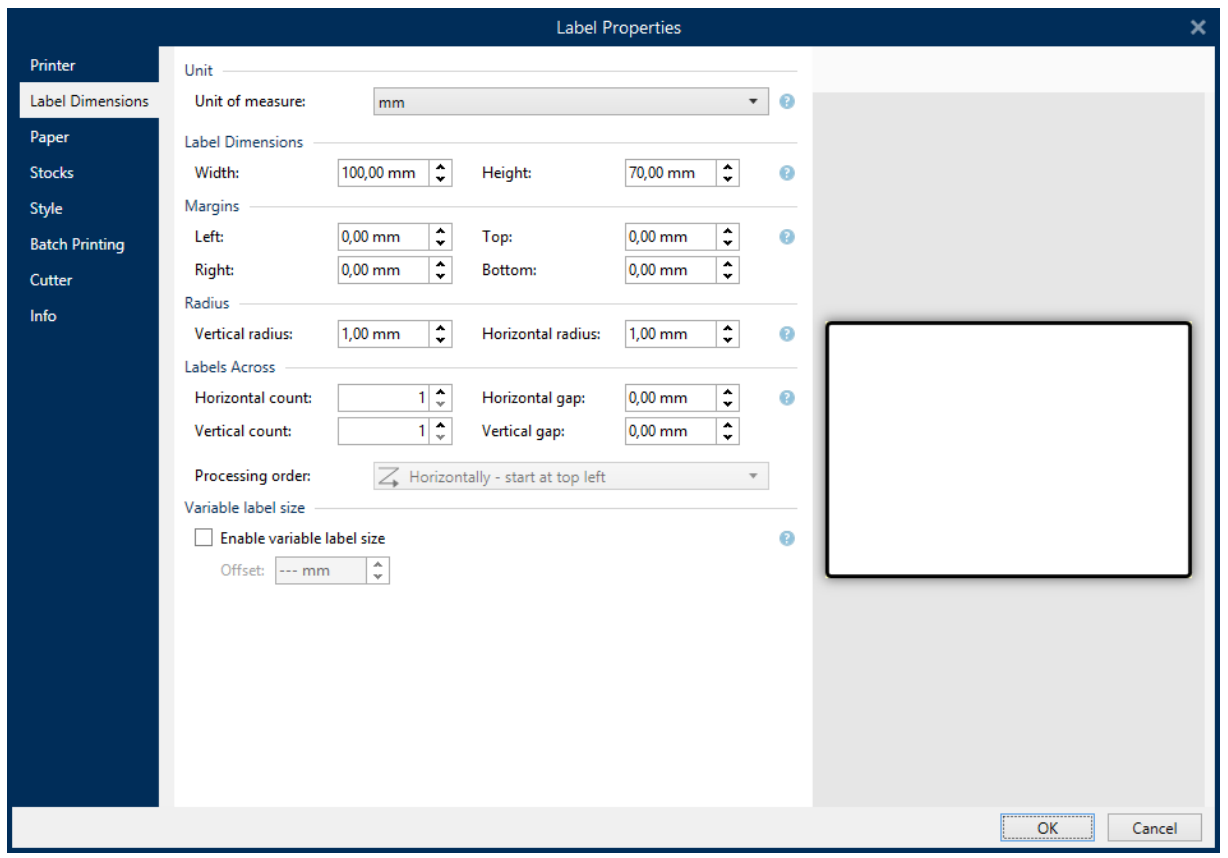

标签属性编辑器选择打印机,设置标签尺寸和设定打印纸张属性。

标签属性设置列在下方,将以对话框选项卡形式显示:

标签属性

说明

打印机

选择首选的打印机。

标签尺寸

设定度量单位与标签尺寸。

纸张

设定打印的纸张属性。

标签

选择库类型。

样式

设定标签样式参数。

批量打印

设定标签分组打印的详细信息。

切刀

启用在打印过程中或之后进行标签卷裁切。

信息

插入标签说明。


提示

要打开标签属性编辑器,请双击设计表面

表单属性

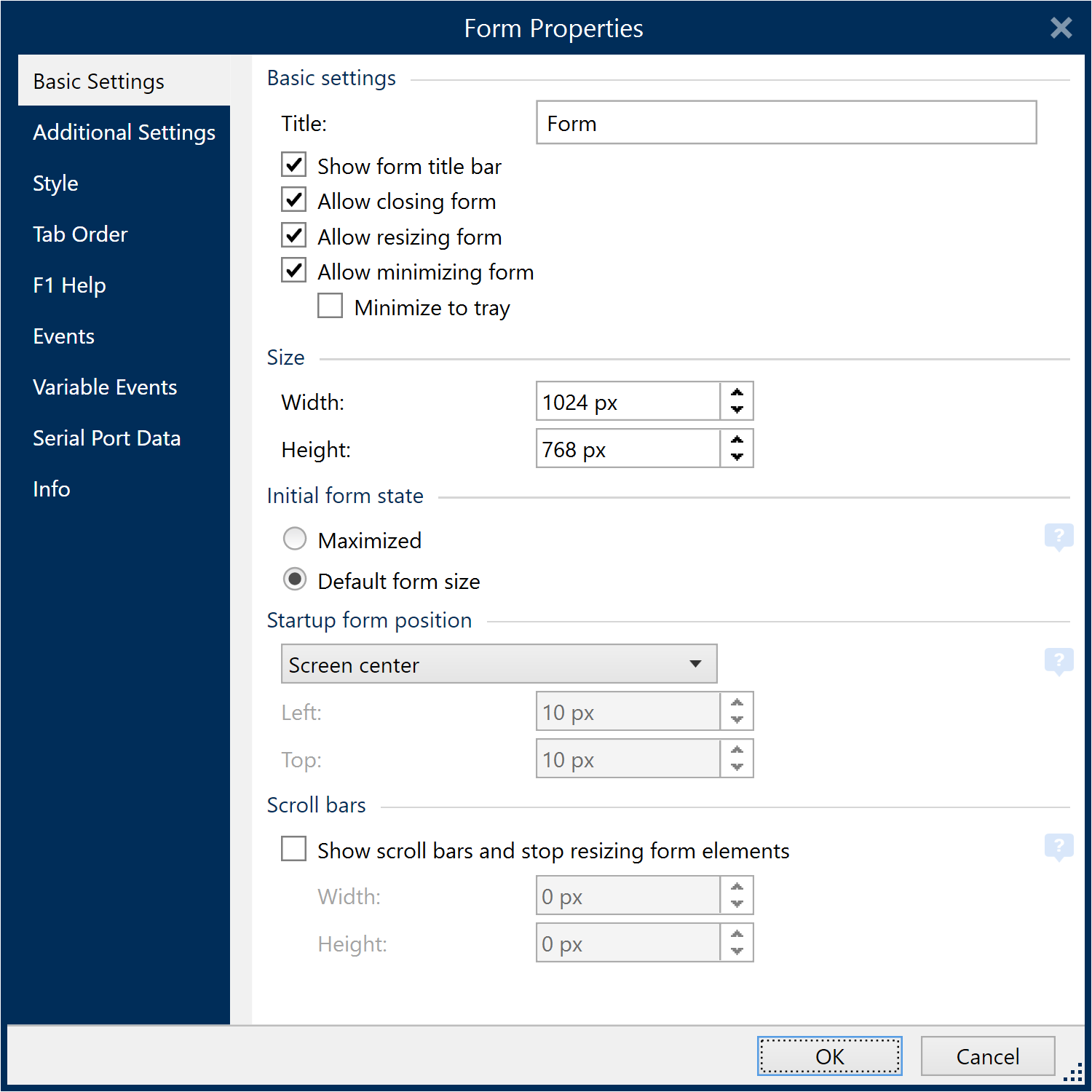

表单属性对话用于定义各种表单属性。

提示

要打开表单属性对话,请双击设计表面


该设置在以下列出的对话面板上可用。

表单属性

说明

基本设置

定义表单标题、大小、初始表单状态和启动表单位置。

附加的设置

选择表单脚本语言。

样式

定义表单背景颜色和图片。它允许嵌入表单并将其另存为外部文件。

Tab 顺序

定义表单对象的焦点转移顺序。

F1 帮助

包含表单帮助文本,运行表单时,按 F1 后将向用户显示该文本。

事件

定义加载、关闭表单之后和完成指定的时间间隔之后发生的事件。

变量事件

选择监控其值变化的变量。

串行端口数据

添加一个变量来存储通过串行端口接收的数据。

信息

定义为表单用户提供提示或指南的内容。

动态数据管理器

动态数据管理器是一个对话,允许用户管理标签和表单对象的动态数据源

标签表单对象可连接到多个变量、函数和数据库对象。

要打开该对话,请单击在Designer下的动态数据管理器按钮.


请阅读以下章节,了解有关如何定义数据源的更多信息:

动态数据管理器功能区

使用动态数据管理器功能区命令可以高效管理您的数据源。如果需要删除、复制或剪切/粘贴数据源,请始终使用动态数据管理器功能区命令。

动态数据管理器功能区包括以下功能组:

一般组可访问以下操作:

  • 撤消:撤消自上次保存文件以来的整个操作序列。从下拉列表中选择操作范围。

  • 重做:重复所请求的动作范围。从下拉列表中选择操作范围。

  • 复制:复制所选数据源到剪贴板。

  • 剪切:剪切所选数据源到剪贴板。

  • 粘贴:粘贴剪贴板数据。

  • 删除:删除选定的数据源。

添加组可访问动态数据源:

  • 添加新变量: 允许设定多个变量类型。

  • 内部变量:添加系统和用户相关的变量。其作用是标识标签或表单、系统名称、用户或文件版本号。

  • 添加新函数:按钮打开可用函数选择。进行适当选择开始编辑。

  • 数据库连接:按钮打开受支持的数据库类型的选择。新数据库连接属性对话打开。

分步骤数据库向导组用于打开数据库向导:

变量组可以访问提示顺序对话。此对话设定了在打印时提示变量的顺序。

导入和导出组用来导入或导出 NiceLabel 10 文档中使用的数据模型。

  • 导入数据源:用来从外部标签或解决方案文件导入数据源。

  • 导出变量:用来将变量从现有标签或解决方案文件导出到 .NLVR 文件。

导入数据源

数据模型包含所有数据源及其关系,这些是 标签或解决方案文件的一部分。导入数据模型意味着可以将外部数据源导入到现有标签或解决方案文件。导入的这些数据源可以进一步用作标签或表单对象的动态内容。

导入数据源的能力将有助于使标签和解决方案中的数据源保持统一和一致。如果拥有标准范围的数据源,则可以利用标签设计程序在公司内共享这些数据源。标签设计程序将导入共享的数据源,从而确保标签模板具有相关变量、函数和数据库。

注意

导入与您的现有数据源共用同一名称的数据源会造成冲突。

导入使用同一名称的数据源时,您可以:

  • 使用导入的数据源覆盖现有数据源

  • 合并数据源。合并您的数据源(相同类型)。如果不能合并(例如,名称相同的一个文本变量和一个日期变量),NiceLabel 10 保留这两个数据源,给导入的数据源重命名(例如,Variable 和 Variable_1)。您导入的变量、函数或数据库的定义会覆盖您的现有变量、函数或数据库的值。

要导入数据模型,请转至管理功能区组 > 动态数据管理器下拉列表并单击导入数据源

导入选项:允许使用多种文件格式导入数据模型。它们可以是完整的标签或解决方案文件,或是单独的 NiceLabel 变量导出文件(.NLVR 扩展名):

  • 解决方案文件 (*.nsln) 从 NiceLabel 解决方案文件导入数据源。

  • 标签文件 (*.nlbl) 从 NiceLabel 标签文件导入数据源。

  • 标签文件 (V6) (*.lbl) 从 NiceLabelV6 旧标签文件导入数据源。

  • XFF 表单文件 (*.xff) 从 NiceLabel V6 旧解决方案文件导入数据源。

  • 变量导出文件 (*.nlvr) 从先前导出的 NiceLabel 10 变量导出文件导入数据源。

  • Oracle WMS File (*.xml) 从外部 Oracle WMS 文件导入变量。这些是由 Oracle Warehouse Management 系统产生的 XML 文件,其中包含有关第三方标签打印软件的说明。

提示

变量导出文件定义一节中介绍了变量导出文件。

导出变量

可以在其他文档中重复使用来自现有标签或解决方案文件的变量导出变量选项用来将所有变量导出到变量导出文件(.NLVR 扩展名)。这样便可在任何其他 NiceLabel 10 文档中重复使用变量。

提示

可以使用导入数据源选项将导出的变量包含在其他 NiceLabel 标签或解决方案中。

要导出变量,请转到动态数据管理器 > 导入和导出功能区组,然后单击导出变量

注意

只能导出未引用其他数据源的变量。每次导出结束时都会生成一个报告,其中列出已从及未从该文件导出的变量。可能导致变量导出失败的原因始终包含在该报告中。

变量导出文件定义一节中提供了标量导出 (.NLVR) 文件的定义。

动态数据浏览器

动态数据浏览器承担两个角色。它作为快捷方式来添加新变量、函数和数据源,并给出当前正在使用的数据源总览。

要在两个浏览器之间切换,请单击相应的选项卡:

  • 动态数据选项卡激活动态数据浏览器。

  • 解决方案浏览器选项卡激活解决方案浏览器

  • 添加新变量:添加额外的变量到标签或表单数据源。有四种默认变量类型可用。它们的值通过对话框来定义,在专门章节中有所描述

  • 新函数:添加一个新函数作为动态数据来源。

  • 数据库向导:启动向导,按照引导过程来添加新数据库。

  • 内部变量:显示可用的内部变量列表。

  • RFID 标记:如果使用兼容 RFID 的打印机,您可以将 RFID 标记里已编码的内容直接添加到标签中,作为文本、文本框或条码对象。
