Desktop Designer 使用标准的基于 Windows 的界面。

Desktop Designer 界面顶部说明如下。

选项卡

选项卡代表 Desktop Designer 功能的子集。这些选项卡包含用户可用的相互关联的命令,并对其分组和贴上标签,以使之有条理:

  • 文件(背景):打开打印表单和文档管理面板。

  • 主页:提供常用的命令,如复制/粘贴、打印和样式命令。

  • 数据:提供数据源相关的命令。

  • 视图:让您控制布局工具、缩放选项和元素标记的可见性。

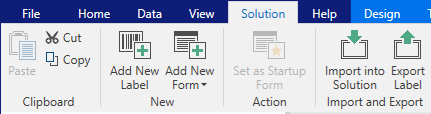

  • 解决方案:允许添加新的标签和表单,开始打印操作,启用标签文件导入和导出。

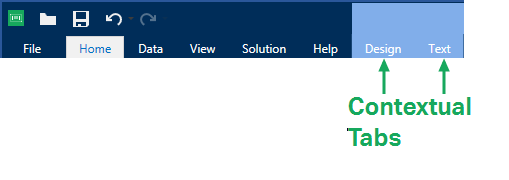

  • 上下文选项卡:单击某个对象后出现。可用来设定对象特定的设置。上下文选项卡的类型根据所选对象来适应。

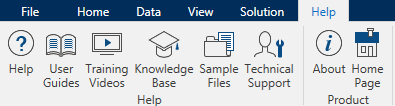

  • 帮助:除了访问 F1 帮助外,此选项卡还会提供多个有用的资源,使您更轻松高效地使用 Desktop Designer

功能区

功能区是一个在应用程序窗口顶部的矩形区域。相关的命令按功能区组划分。功能区随所选的标签而变化,并通过上下文选项卡来与当前使用的工具相适应。

以下 Desktop Designer 对话框具有专用功能区:


文件选项卡


文件选项卡是文档管理的面板。以下选项可用:

  • 开始:将您转到 Desktop Designer 登录页面。

  • 新建:创建一个新的独立标签或一个完整解决方案

  • 打开:打开现有标签和解决方案文件

  • 导入:允许从非 NiceLabel 标签软件导入标签文件。

  • 保存:保存当前的标签或解决方案

  • 另存为:通过定义其名称和位置来保存活动的标签或解决方案文件。

  • 打印打开打印表单。

  • 存储:将当前标签存储为打印机上的模板,以后可用于存储/调用模式。

  • 保护:防止编辑标签或解决方案

  • 关闭:关闭当前的 Desktop Designer 文档。

    提示

    在新实例选项中已启用打开或创建文档的情况下,该注释适用。

    如果某个文档在另一个文档已打开的情况下关闭,那么其实例(NiceLabel 10 窗口)也将关闭。

  • 选项:打开用于配置程序默认值的对话框。

  • 关于:提供许可证和软件版本信息。

  • 退出:关闭应用程序。

开始

开始面板可将您转到 Desktop Designer 登录页面。此应用程序可用于创建或打开文档、访问最近打开的文件、预览文件并了解有关 Desktop Designer 的更多信息。

新建

新建标签创建新的独立标签。新标签设置向导在单击此按钮后打开。

新建解决方案创建一个完整的解决方案,包括(多个)标签和打印表单。单击此选项后打开解决方案设计器。

注意

也可在解决方案资源管理器中添加新标签或表单。请参阅解决方案资源管理器一节了解更多信息。

提示

打开新标签或解决方案的方式有两种。您可以在 Desktop Designer 的单独实例(窗口)中打开每个附加文档。另一种方式是在已打开的实例中打开文档。要选择更适合您的方式,请转到文件 > 选项 > Designer

打开

“打开”对话框用于打开现有标签和解决方案文件。

浏览用于选择本地或已连接的网络驱动器上的标签或解决方案文件

文档存储打开连接的 NiceLabel Control Center 的文档存储位置。

最近的文件字段列出已编辑的最新文件。单击其中任何一个以打开该文件。

文件选项卡导入

导入允许您将文件导入到解决方案。支持的文件格式有:

  • 解决方案文件 (.nsln)

  • 标签文件 (.nlbl)

  • 标签文件 (V6) (.lbl)

  • 表单文件 (V6) (.xff)

发出导入命令时,打开对话框即打开。选择要导入的文件。导入的文件会出现在解决方案管理器中。

注意

标签 .lbl 文件和表单 .xff 文件是版本 6 及更早版本遗留的 NiceLabel 文件类型。

保存

保存面板使用与打开时一致的文件名来保存活动的标签或解决方案

注意

如果是首次打开某个文件,保存将转到文件选项卡上的另存为

另存为

另存为通过定义其名称和位置来保存活动的标签或解决方案文件。

最近的文件夹字段中列出了最近用于保存标签或解决方案文件的文件夹。

打印

打印打开打印窗格。在 Desktop Designer 中,打印窗格托管一个强大的可自定义默认打印表单

打印表单自定义选项的介绍见此处

存储/调用打印模式

存储/调用打印模式是一种用于加快打印速度的方法。通过减少在重复打印任务中需要发送的数据量,从而提高打印机的响应度。

注意

如果在标签属性打印机面板中启用并且当前选定的打印机支持,则存储选项在 文件选项卡中变为可见。

激活存储/调用后,不需要在每次打印时重新发送完整的标签数据。相反,默认标签(模板)和内部打印机元素(图形、字体)都存储在打印机内存中,只在打印过程中发送调用命令来渲染存储的标签内容。通常,正常打印过程中只需发送几个字节的数据到打印机,而不需要几千个字节。

此操作包括两个过程:

  • 存储标签。在此过程中,创建该标签模板的一个描述,其格式如所选打印机命令语言格式。完成后,把创建的命令文件发送到打印机内存并存储。

  • 调用标签。存储在打印机内存中的标签可以立即打印。使用调用过程,创建另一个命令文件,以指示打印机应打印其内存中的哪个标签。调用标签命令仅占用几个字节的数据。实际的数据量取决于当前情况。对于没有任何变量内容的固定标签,调用命令文件只包含调用标签命令。对于包含变量字段的变量标签,命令文件包含这些变量的值以及调用标签命令。

注意

激活此模式之前,请确保为标签打印机选择了适当的打印机驱动程序。并非所有标签打印机都能使用存储/调用打印模式。

请按以下步骤激活存储/调用打印模式:

  1. 双击标签设计表面。显示标签属性对话。

  2. 要启用该模式,请选择打印机选项卡上的使用存储/调用打印模式。单击确定

  3. 定义标签模板。所有带变量内容的标签对象必须格式化为内部打印机元素:

    • 文本对象内容必须仅使用内部打印机字体(不是 Truetype!)。

    • 在条码对象中使用内部打印机条码。

    • 如果使用带 Truetype 字体、变量图片或数据库字段的变量对象,则在标签存储过程中会将默认值发送到打印机。

  4. 单击文件 > 存储。请确保存储变量指向打印机中的正确的内存位置。

    单击文件 > 存储。请确保打印机内存位置指向打印机中的正确的内存位置。

  5. 对于未格式化为内部打印机对象的变量对象,可插入或选择值。这些变量将在每个标签上都显示相同的值。其行为如同固定值的对象。

  6. 单击存储到打印机,以使用标签模板说明来创建命令文件,并将其发送到打印机。

  7. 插入提示标签变量的值。这些变量与标签上的内部打印机对象链接。因此,其值可在每次打印中变化。

  8. 单击打印将变量值和调用标签命令发送到选定的标签打印机。

保护

保护防止编辑标签或解决方案

  • 防止文档编辑:锁定标签或解决方案。启用此选项可防止对文件进行任何未经授权的更改 - 只能复制和打印。

  • 需要密码才能解锁文档:带有密码保护以防止编辑文件。选中此选项以设置密码。输入正确的密码后才能编辑文件。

选项(配置程序)

要定制 Desktop Designer 的一般程序配置,从文件选项卡打开选项对话框。


Desktop Designer下列选项卡上对配置选项进行了分组:

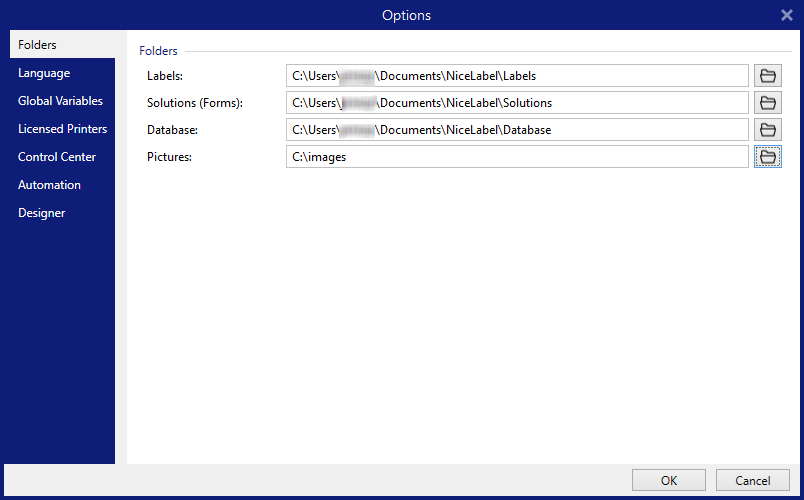

文件夹

当您移动或共享您在 Desktop Designer 中创建的文档时,相关文档的位置和文件可能无法访问。要防止引用的破坏,您可以定义默认的搜索位置,指示 Desktop Designer 在备选位置搜索文档和文件。

使用文件夹选项卡可以定义 Desktop Designer 中使用的文档和文件的默认搜索位置。这些文件夹作为默认的搜索位置,需满足以下条件:

  • Desktop Designer 无法在指定位置找到标签。此时,Desktop Designer标签文件夹中进行搜索。

  • Desktop Designer 无法在指定位置找到解决方案。此时,Desktop Designer解决方案(表单)文件夹中进行搜索。

  • Desktop Designer 无法在指定位置找到连接的数据库。此时,Desktop Designer数据库文件夹中进行搜索。

  • 标签或解决方案中的图片对象文件路径不完整或缺失。此时,Desktop Designer图片文件夹中进行搜索。

示例:

解决方案中的表单包含名为 picture.png 的图片文件而没有指定的路径。这是 Desktop Designer 无法找到所需图片的原因。

解决方案:在搜索名为 picture.png 的图片文件时,Desktop Designer 转至 C:\Users\user\Documents\NiceLabel\Graphics。这是文件夹选项卡中定义的位置。

注意

请确在计算机上运行 Desktop Designer 的账户已取得读写权限。

提示

以下网站中介绍了用来查找标签和解决方案文件的校验算法的详细信息:https://help.nicelabel.com/hc/articles/4405121431953

注意

在打开和保存文档时,Desktop Designer 会记住最后使用的位置。下次您打开或保存文档时,Desktop Designer 会转至最后使用的位置。

语言

语言选项卡用于选择 Desktop Designer 界面语言。选择适当的语言并单击确定

注意

必要时重新启动,使所选语言显示在用户界面中。请确保您在关闭程序之前已保存您的工作。

全局变量

全局变量选项卡用来设定所存储的全局变量应使用在哪个位置:

  • 使用存储在服务器上的全局变量 (NiceLabel Control Center):将全局变量存储空间设置为 NiceLabel Control Center 上。

注意

选择 NiceLabel Control Center 之后再选择此选项。

注意

使用 NiceLabel 标签管理解决方案许可证时,此选项变为可用。

  • 使用存储在文件(本地或共享)中的全局变量:设定全局变量存储位置在本地或共享文件夹中。输入准确的路径,或单击打开来查找文件。

默认情况下,全局变量存储在位于以下位置的 Globals.tdb 文件中C:\ProgramData\NiceLabel\Global Variables\.

提示

在多个客户设计解决方案,并且用他们自己的全局变量集时,这两个选项非常有用。

许可打印机

打印机使用选项卡显示 NiceLabel 10 使用的打印机。

注意

使用多机座许可证时,打印机使用情况日志记录可用。打印机许可模式一节中提供了有关打印机许可的详细信息。

打印机使用信息组显示多台打印机打印时使用了多少允许的打印机端口。

  • 许可证允许的打印机数:当前 Desktop Designer 许可证使用多少允许的打印机。

  • 过去 7 天使用的打印机数Desktop Designer 过去的 7 天使用的打印机数。

注意

如果使用的打印机计数超过允许使用的打印机数量,NiceLabel 10 将激活宽限期。该软件允许最终用户在许可打印机的数量翻倍期间延长 30 天时间。如果也超过了加倍数量,将禁止在其他打印机上进行打印。

打印状态列在多栏中:

  • 打印机:该打印作业选定的打印机的名称或型号。

注意

如连接的是共享打印机,则仅显示打印机型号。

  • 位置:发送打印作业的计算机的名称。

  • 端口:打印机使用的端口。

  • 上次使用:上次打印作业之后经过的时间。

  • 保留:防止打印机在空闲超过 7 天之后被删除。

注意

如果打印机有 7 天以上未使用,除非启用保留选项,否则将被自动删除。

权限组可用于在本地工作站中锁定打印机使用。

注意

在激活此选项之前,请确保已保留至少一台打印机。如果未保留打印机,则在尝试编辑标签时会报告错误。打印操作也将被禁用。

  • 此工作站仅可使用保留的打印机:启用该选项后,只允许使用保留的打印机在 NiceLabel 10 中进行标签编辑和打印。

    提示

    使用此选项可以避免在多余的打印机或打印到文件应用上进行打印,而超出可用的许可打印机机座数量。保留专用热敏打印机或激光标签打印机,并且仅限通过这两种打印机进行打印,这样可确保使用多用户许可证,实现标签的连续打印。

    此选项还可使用 product.config 文件来启用:

    1. 导航至系统文件夹。

      示例:

      %PROGRAMDATA%\NiceLabel\NiceLabel 10

    2. product.config 文件进行副本备份。

    3. 在文本编辑器中打开 product.config。该文件具有 XML 结构。

    4. 增加以下几行内容:

      <Configuration>
        <Activation>
          <ReservePrinters>Example Printer</ReservePrinters>
        </Activation>
        <Common>
          <General>
            <ShowOnlyReservedPrinters>True</ShowOnlyReservedPrinters>
          </General>
        </Common>
      </Configuration>
    5. 保存文件。已保留示例打印机

NiceLabel Control Center

Control Center 选项卡用于启用和配置事件监控和打印作业。使用 NiceLabel Control Center 启用集中事件和打印作业报告,并集中存储全局变量。

仅当 LMS 许可证激活时,此选项卡才可用。

地址

地址组设定 NiceLabel Control Center 应使用哪个服务器。

  • Control Center 服务器地址:连接的 NiceLabel Control Center 服务器的 URL。您可以从网络上自动发现的服务器列表中进行选择,或者手动输入服务器地址。

注意

NiceLabel Control Center 服务器上的许可证密钥和工作站上的许可证密钥必须匹配,才能启用连接。

注意

如果已连接的 NiceLabel Control Center 使用应用程序身份验证,则每次 NiceLabel 10 启动都会要求您输入用户名和密码。有关身份验证类型和用户权限的详细信息,请参阅 NiceLabel Control Center 用户指南的“身份验证”一节

事件监测

NiceLabel Control Center 中的事件处理使得集中管理标签工作站活动成为可能。诸如标签打印、错误、警报、中间件应用触发等都会报告,并在 NiceLabel Control Center 中记录。

事件监测组设定连接的 NiceLabel Control Center 应记录什么类型的事件:

  • 打印事件:记录来自工作站的打印相关的事件。

  • 错误事件:记录报告的所有错误。

注意

默认情况下,打印事件和错误事件会记录到 NiceLabel Control Center

  • 触发器活动:记录所有发生的触发。

  • 触发器状态变更事件:记录触发器触发所导致的触发器状态变化。

打印作业监视

打印作业监视组用于将已完成和正在进行的打印作业记录到 NiceLabel Control Center

  • 启用打印作业日志记录到服务器:激活打印作业记录。

  • 详细打印控制:启用对连接的打印机报告的状态的监测。

注意

需要满足以下两个要求才能使该选项可用:

  • 打印机必须支持双向通信。

  • Loftware必须使用打印机驱动程序进行打印。

Automation

Automation 选项卡可用于配置 NiceLabel Automation 设置。

注意

拥有 NiceLabel PowerForms Desktop 和 LMS 许可证时,此选项卡变为可见。

服务通信组设定通信设置。

  • 服务通信端口Automation service 用来通信的端口号。

日志组配置 Automation Manager 报告的下列消息如何记录。

注意

默认数据保留时间为 7 天。为了尽量减少繁忙系统上的日志数据库大小,课缩短保留期。

  • 每天此时清理日志条目:选择日常清理日志条目的时间。

  • 日志条目早于此(天数)时予以清除:设置日志的保留天数。

  • 日志消息:选择记录的消息类型。

    • 所有消息:将所有消息类型保存在日志中。

    • 错误和警告:将错误和警告保存在日志中。

    • 错误:将错误保存在日志中。

    • 无日志:不记录消息。

性能组可提高“首个标签时间”和 Automation service 的总体性能。

  • 来自文档存储和网络共享的缓存文件:要改进首个标签时间并提高总体性能,NiceLabel Automation支持文件缓存。从网络共享加载标签、图像和数据库数据后,必须先启动打印进程,才能提取所有所需的文件。

    提示

    如果启用了本地缓存,从本地磁盘加载标签和图片文件时,网络延迟影响将会降低。

    Automation服务使用以下本地文件夹缓存远程文件:%PROGRAMDATA%\NiceLabel\NiceLabel 10\FileCache

    • 刷新时间间隔(分钟):定义缓存中的文件与原始文件夹中的文件同步的时间间隔。此为系统使用可能不是最新版本的时间限制。

    • 在(天)后删除不使用的缓存文件:定义从缓存中删除所有文件的时间间隔。

    注意

    文件缓存支持标签和图片文件格式。启用文件缓存后,请重新启动Automation服务,使更改生效。

  • 文档存储的预缓存文件夹让您可在本地缓存来自计算机上的文档存储文件夹Control Center的文件。启用预缓存后,本地缓存的内容与选定的文档存储文件夹保持同步。

    注意

    缓存相比,预缓存减少了第一个打印标签的打印时间。

    在单独一行中添加每个文档存储文件夹。

    /标签/文件夹 1

    /标签/文件夹 2

    注意

    您的Automation Builder必须连接至Control Center以启用缓存文件的离线同步。

Designer

Designer 选项卡可用于配置 Desktop Designer 的开启性能。

打开模式组定义 Desktop Designer 如何打开新文档。

  • 在其自己的窗口中显示每个文档:如果启用,则将在单独的 Desktop Designer 窗口中显示另外打开的文档。这一操作同时适用于新创建的和现有文档。

    如果决定禁用此选项,那么其他已打开的文档将显示在 Desktop Designer 的当前活动实例中。

    关于

    关于对话框页面提供了有关您的 NiceLabel 产品许可证的信息,可进行许可证购买(在试用模式下)和激活,提供软件详细信息,允许您登录到 NiceLabel Cloud 帐户,并且能更改 Desktop Designer 产品级别

    • 产品级别将显示当前运行的产品级别。

    • 更改产品级别:打开产品级别选择对话框。在试用模式下,您可以选择和评估所有产品级别。如有激活的许可证,您仅能更改为更低的产品级别。

    • 试用模式持续时间:有关产品试用模式的剩余天数信息。

    • 购买许可证按钮将您转到 NiceLabel 在线商店。

    • 激活许可证:按钮打开 Desktop Designer 许可证激活对话框。 参阅 NiceLabel 10安装指南了解有关许可证激活过程的详细信息。激活许可证后,此按钮即被重命名为“禁用许可证”,如果单击并确认停用,则您的 Desktop Designer 副本即不再激活。

      注意

      在购买和激活产品许可证后,这些字段将不可见。

      注意

      产品级别更改在您重新启动 Desktop Designer 后生效。

      注意

      如果已使用预先定义的产品级别(例如许可证密钥已定义了级别)安装了 NiceLabel 10,则在首次启动期间不需要选择产品级别。

    • 许可证类型:用来运行 NiceLabel 10 的许可证类型。如果通过登录到 NiceLabel Cloud 来激活 Desktop Designer,您可在此处看到云的版本

    • 升级许可证:打开产品级别升级对话框。请参阅 NiceLabel 10 安装指南了解有关许可证升级过程的详细信息。

      注意

      NiceLabel 10将在升级许可证在您的网络上可用时自动升级。

    • 打印机限制:可以搭配 NiceLabel 许可证使用的最大打印机数量。

    • 帐户:如果已登录到 NiceLabel CloudDesktop Designer 将显示云帐户的名称。

    • 用户:如果已登录到 NiceLabel CloudDesktop Designer 将显示NiceLabel Cloud用户名。

    软件信息包含已安装的副本的信息 NiceLabel 10 – 许可证、许可证密钥和已安装的版本如果有更新版本的可用,则会在页面上自动显示通知链接。单击此链接,可下载并安装最新版本。

    离线使用(没有 NiceLabel Cloud 连接)

    产品级别信息

    如果 NiceLabel 10 已登录到 NiceLabel Cloud,则本节适用

    如果 Desktop Designer 已登录到 NiceLabel Cloud,并且您的互联网连接断开,您必须在最多五天内重新建立连接。如果没有重新连接 NiceLabel CloudDesktop Designer 将自动关闭。

    在互联网连接断开后,如果您的计算机保持离线,则在 5 天内将显示警告。在您看到警告后的 5 分钟内,Desktop Designer 将关闭。

    在重新建立互联网连接后,打开 Desktop Designer 并登录到 NiceLabel Cloud。如此一来,Desktop Designer 副本将再次变为活动状态。

    警告

    将您的工作保存到离线位置(您的计算机)以防丢失任何更改。

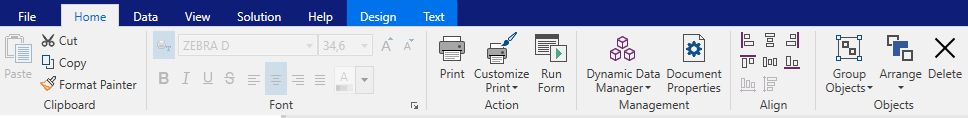

    主页选项卡


    主页选项卡用于访问以下功能区组中经常使用的命令和设置:

    • 剪贴板:组用于临时存储所选的元素、对象组。

    • 字体:组用于定义字体属性。

    • 操作:组包含打印按钮,用于开始打印过程或运行表单

    • 管理:该组可直接访问动态数据管理器文档属性 – 活动的标签表单属性对话框

    • 对齐组选项定义对象内容的相对水平和垂直位置。

    • 对象:组用来对齐、组合或排列标签对象。

    剪贴板

    字体

    字体组设定字体属性:

    • 显示/隐藏打印机字体按钮专门用于显示可用字体列表上的内部打印机字体。在这种情况下,将隐藏图形字体。再次按该按钮之后,所有可用字体将重新显示在该列表上。

    • 字体:设定要在所选的对象中使用的字体系列。

    • 字体大小:设定对象中的文本大小。从下拉选择器中选择所需的点大小或手动输入。

    • 字体样式:设定对象文本样式特征,如粗体或斜体。

    • 对齐方式:设定对象的水平位置:居中

    • 调整:使段落沿对象的左右边距对齐。

    提示

    在设计过程中更改字体时,Desktop Designer 记得上一次使用的字体和大小。

    操作

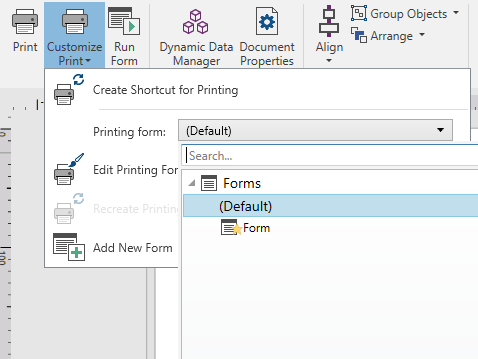

    操作组创建打印快捷方式,开始打印过程、自定义打印或运行表单

    打印按钮将打开 Desktop Designer“打印”窗格,如默认打印窗格中定义

    自定义打印打开多个选项,以适应打印选项。

    • 创建打印快捷方式用来创建标签打印或表单的快捷方式。创建打印快捷方式要求您先保存该标签或表单文档

    注意

    解决方案的快捷方式时,该快捷方式被命名为运行 [解决方案名称]。双击它之后,将立即运行表单。

    注意

    编辑解决方案时,可选择默认打印表单。

    • 编辑打印表单:用来在打印表单上添加、删除或重新排列对象。有关打印表单自定义的更多信息请见此处

    注意

    如果尚未选择打印表单,则编辑打印表单选项将添加一个新表单并将其设置为默认打印表单。如果选择现有表单,则此选项将打开它进行编辑。

    • 重建打印表单:在编辑后,将打印表单重置为其默认布局,并重新建立动态内容提供程序。

    • 添加新表单:添加一个新表单到活动的解决方案中。可以是一个空白表单,或设计为打印表单的表单。使用表单名称来命名新添加的表单,并使之在解决方案的其他文档中容易辨认。

    运行表单按钮运行当前活动的表单。

    注意

    如果标签使用自定义的打印表单,此表单仍然以选项卡方式打开。此选项卡不能关闭。

    管理

    管理功能区组可用于直接访问:

    对齐

    对齐组选项定义对象内容的相对水平和垂直位置:

    • 对象左对齐:将对象对齐到第一个选定对象的左边框或最左边的对象。

    • 对象水平居中对齐:将对象对齐到第一个选定对象的水平中心或最大对象的水平中心。

    • 对象右对齐:将对象对齐到第一个选定对象的右边框或最右边的对象。

    • 横向分布:使用相等的水平间距来分布对象。

    • 对象顶端对齐:将对象对齐到第一个选定对象的上边框或最高的对象。

    • 对象垂直居中对齐:将对象对齐到第一个选定对象的垂直中心或最大对象的垂直中心。

    • 对象底端对齐:将对象对齐到第一个选定对象的下边框或最低的对象。

    • 垂直分布:使用相等的垂直间距来分布对象。

    对象

    对象组可帮助您处理多个对象。

    • 组对象将所选的对象组合,作为单个对象。

    • 取消对象组合:将组合的对象分离。

    排列对象位置,使之不会前后覆盖。

    • 向后发送:将元素往后移动一层。

    • 置于底层:将元素发送到标签上的所有其他元素后面。

    • 上移一层:将元素往上移动一层。

    • 置于顶层:将元素发送到标签上的所有其他元素前面。

    删除允许您从标签模板中删除选定的单个或组对象。

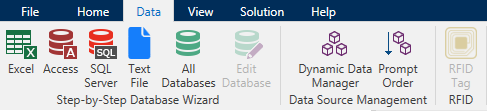

    数据选项卡

    数据选项卡显示 Desktop Designer 功能区,使用其中的组可用来立即建立对象与常用数据源之间的连接,或者更详细地定义数据连接

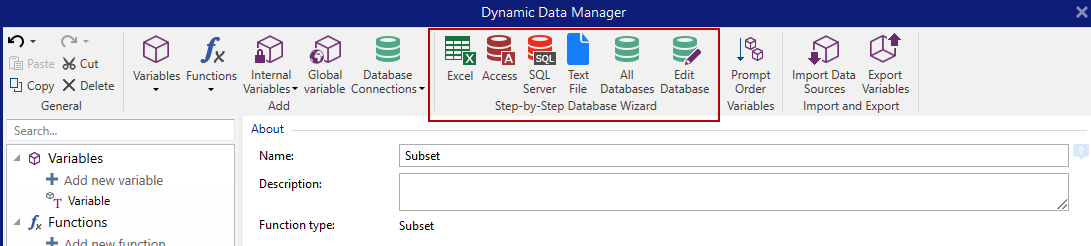

    分步骤数据库向导

    数据库向导是一个引导过程,它允许用户配置与数据库的连接、选择要使用的表格和字段。


    编辑数据库允许您使用向导来编辑所有现有的连接数据库。

    另外,此向导允许您对记录进行排序、筛选,并设定每条数据库记录要打印的标签副本数。

    数据来源管理

    数据源管理功能区用来访问:

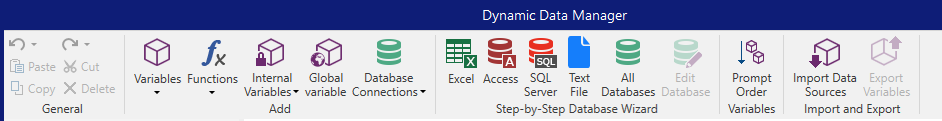

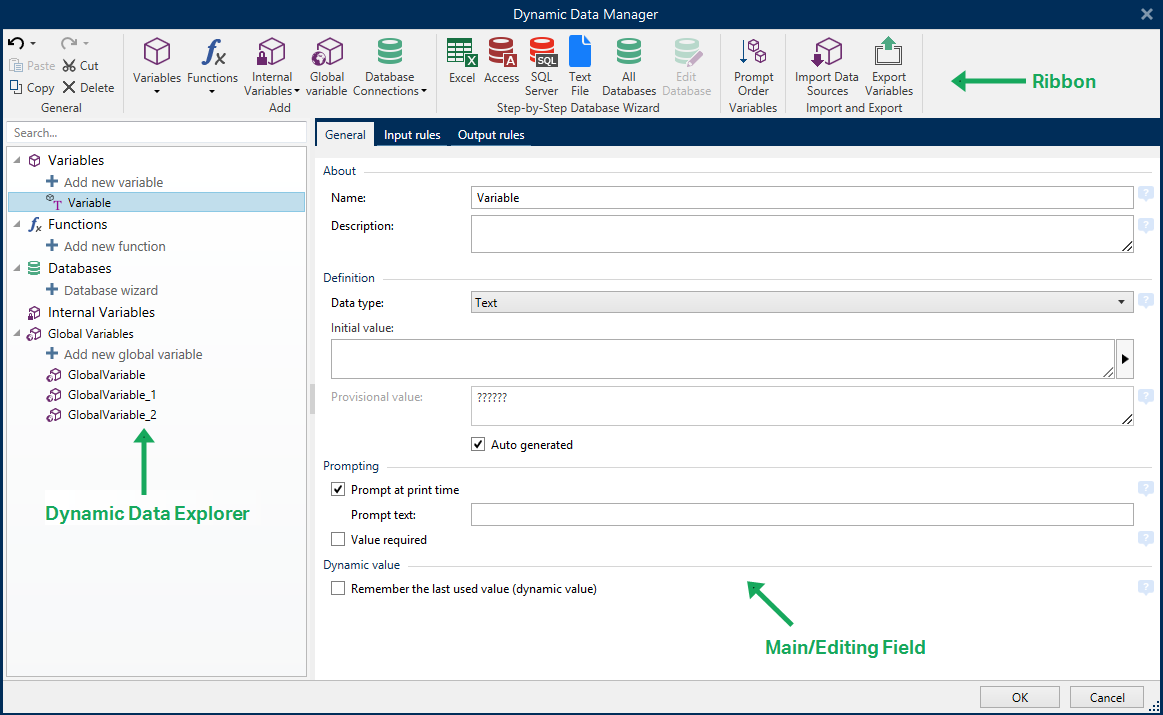

    动态数据管理器

    动态数据管理器是一个对话,允许用户管理标签和表单对象的动态数据源

    标签表单对象可连接多个变量、函数和数据库。

    要打开该对话,请单击在Desktop Designer下的动态数据管理器按钮.


    请阅读以下章节,了解有关如何定义数据源的更多信息:

    变量提示顺序对话框

    变量提示顺序对话框定义在打印时提示 变量值的顺序。

    该对话会显示当前已定义的全部变量。

    要更改提示顺序,请从列表中选择一个变量,然后使用拖放或上移和下移按钮来更改其位置。对每个需要更改提示位置的变量重复此步骤。

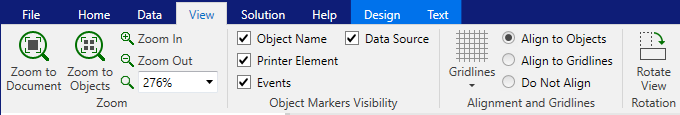

    视图选项卡


    视图选项卡让您控制文档缩放、标记可见性、视觉辅助和设计表面旋转。它使以下功能区组可用:

    • 缩放:设定设计表面的缩放级别和 Desktop Designer 窗口缩放行为。

    • 对象标记可见性:设定对象属性的可见性设置。

    • 对齐和网格线:设置对象定位行为及设定设计表面网格属性。

    • 旋转:每次点击将设计表面顺时针旋转 90 度。

    缩放

    缩放组设定设计表面的缩放级别。

    • 缩放到文档:Desktop Designer 窗口中显示整个标签。

    • 缩放到对象:Desktop Designer窗口中显示所有对象。

    • 放大:按当前定义的缩放级别的一个百分比来放大设计表面。

    • 缩小:按当前定义的缩放级别的一个百分比来缩小设计表面。

    • 缩放比例下拉菜单:允许您键入或选择当前文档的精确缩放比例。

    对象标记可见性

    对齐和网格参考线

    对齐和网格线组设置对象定位行为及设定设计表面网格属性。

    • 显示网格参考线:使设计表面网格点可见。

    • 横向网格尺寸:设定网格点之间的水平距离。

    • 纵向网格尺寸:设定网格点之间的垂直距离。

    • 横向网格偏移:设定网格离设计表面中心的水平偏移量。

    • 纵向网格偏移:设定网格离设计表面中心的垂直偏移量。

    • 对齐到对象:使对象与设计表面上的其他对象对齐。对象对齐时,讲显示一条标记对象对齐的线。

    • 与网格线对齐:将所选的对象与网格线对齐。

    • 注意

      某些连续喷墨 (CIJ) 打印机型号仅在预定义的标签表面位置上进行打印。如果当前选定此类打印机,则网格设置由打印机驱动程序定义并对此标签灰显。与网格线对齐选项将自动启用。

    • 不对齐:使对象位置独立于网格线和其他对象的位置。

    旋转

    旋转视图按钮顺时针旋转设计表面。水平和垂直标尺适应设计表面的当前位置。

    提示

    旋转类型由打印机驱动程序设定。某些驱动程序支持完全 360 度旋转(每次点击旋转 90 度),而有些则允许顺时针旋转 90 度(纵向/横向)。

    解决方案选项卡


    解决方案选项卡用于快速方便地访问整个打印解决方案相关的命令。选项卡使以下功能区组可用:

    • 剪贴板:用于临时存储所选的对象或对象组。

    • 新建:用于添加额外的标签和表单到活动的解决方案。

    • 操作:用于开始打印过程或运行表单。

    • 导入和导出:用来导入、发布和导出解决方案文件。

    剪贴板

    剪贴板组用于临时存储所选的元素、对象组。使用的选定和存储的对象来将它们从一个标签或解决方案转移到另一个。

    提示

    支持多个应用程序之间复制和粘贴文本(纯文本、RTF)和图形(位图)内容。

    • 粘贴:将文档(标签/表单)粘贴到解决方案中。

    • 剪切:将选定的文档从设计表面移除,并将之添加到剪贴板,以便将它粘贴到其他地方。

    • 复制:复制所选内容到剪贴板。

    • 删除:从解决方案中删除所选的对象。

    新建

    新建用于添加额外的标签和表单到活动的解决方案。解决方案浏览器中列出了在解决方案中包含的表单。

    • 新建标签:添加一个新的标签到活动的解决方案中。单击新建标签按钮之后,将显示标签设置向导

    • 新建表单:添加一个新表单签到活动的解决方案中。单击新建表单按钮之后,将显示一个空白的设计表面。表单即已准备好被编辑。

    操作

    设置启动表单设定当前表单为默认 Desktop Designer 表单。下次打开解决方案时,启动表单将打开并准备好运行或进行编辑。

    导入和导出

    导入和导出组用来导入、发布和导出解决方案文件。

    导入解决方案用于将文件导入解决方案。支持的文件格式有:

    • 解决方案文件 (.nsln)

    • 标签文件 (.nlbl)

    • 标签文件 (V6) (.lbl)

    • 表单文件 (V6) (.xff)

    发出导入命令时,打开对话框即打开。选择要导入的文件。导入的文件会出现在解决方案管理器中。

    注意

    标签 .lbl 文件和表单 .xff 文件是版本 6 及更早版本遗留的 文件类型。

    导出标签:将文档保存到磁盘并使其可用于另一个解决方案。单击导出标签后,即显示导出标签对话框。选择一个位置来保存标签。

    上下文选项卡

    上下文选项卡是一个隐藏的选项卡,在设计表面上选择特定的标签表单对象时,才变为可见。上下文选项卡出现在标准 Desktop Designer 选项卡的右侧。显示选项卡的选择取决于当前正在编辑的对象。

    • 标签特定的上下文选项卡描述见此处

    • 表单特定的上下文选项卡描述见此处


    标签特定的上下文选项卡

    编辑各种标签对象时,根据所选对象,将显示以下上下文选项卡:

    设计上下文选项卡

    设计选项卡用作上下文选项卡,定义了选定条码对象的布局和定位。


    下列设置组在设计选项卡上可用:

    • 一般:设定标签上的对象的可见性和可打印性。

    • 定位:设定在设计表面上的对象的位置。

    • 排列:对象相对于标签上的相邻对象的位置。

    一般

    一般组设定标签上的对象的可见性和可打印性。

    • 不打印:启用时,此选项阻止对象被打印在标签上。该对象在标签预览中仍然可见。

    • 如果禁用可见,则该对象不出现在打印预览或打印的标签上。该对象被视为不存在。

    • 可见性设置设定是否选定的对象显示在标签上。

      • 条件:使对象在给定条件的结果为“真”时处于启用和/或可见状态。

    • 打印优化:允许激活使用打印机元素(适用于矩形条码线条椭圆反白对象)。

      • 如果支持,则使用打印机元素:能加快打印速度。

        如果打印机型号对此启用,由打印机直接处理共享的标签元素处理:内部字体、形状、条码等。

      • 总是以图形打印:将对象以图像文件发送和打印。

    • 名称:允许您输入对象名称和描述。

    定位

    定位组设置标签上的对象位置和大小。

    位置按钮打开:

    • XY 坐标设置在设计表面上的准确位置。

    • 宽度高度:对象尺寸。

    • 保持纵横比:确保对象的长度和宽度在调整大小时按比例变化尺寸。

    • 旋转角度:将对象顺时针旋转。

    定位点按钮设定对象固定在设计表面的一个点。可变大小的对象将在选定的定位点的相反方向增加或减少尺寸。

    保持纵横比:确保对象按比例调整大小。

    锁定防止在设计过程中移动所选的对象。

    排列

    组对象:将所选的对象添加到组。

    • 组对象:将所选的对象组合,用作单个对象。

    • 取消对象分组将之前已分组的对象分离。

    排列定义如何在组中放置对象。

    • 上移一层:将所选的对象向上移一层。

    • 置于顶层:将选定的对象移动到对象组的顶部。

    • 向后发送:将所选的对象向下移一层。

    • 置于底层:将选定的对象移动到对象组的底部。

    条码上下文选项卡

    条码标签作为上下文选项卡,设定了条码对象的类型、布局和定位。


    下列设置组是条码选项卡上可用:

    • 条码:设定基本的条码符号类型和尺寸。

    • 设置:设定条码细节。

    • 排列:对象相对于标签上的相邻对象的位置。

    条码选项卡

    条码组用于选择条码类型和设置条码符号的尺寸。

    注意

    条码组中的设置取决于所选的条码类型。

    • 条码类型:设定要在标签上使用的条码符号类型。

    提示

    默认情况下,选择了 Code128 条码类型。有关可用条码类型的更多详细信息,请参阅条码类型和可用的设置。

    • DataBar 类型:如果选择了一种 DataBar 条码类型,则 DataBar 类型将定义要在标签上使用的具体子类型。

    • 横向尺寸:以选定的度量单位表示的条码窄条的宽度。

    • 高度:以选定的度量单位表示的条码纵向尺寸。

    • 比率定义条码的窄条和宽条宽度之间的比率。

      每个条码类型的允许比率范围由标准来限定。Desktop Designer 仅允许您使用有效比率。默认情况下,比率设置为 3。这意味着宽条的宽度是窄条宽度的 3 倍。

      注意

      根据选定的横向尺寸,有不同的比率可用。如果更改横向尺寸,则还将影响可用比率的选择。

    • 行高设定二维条形码的单个数据行的高度。行高指定为横向尺寸的倍数。

    设置

    设置组用来配置条码细节。

    人类可识别码按钮设定人类可读的内容布局。

    • 无人类可识别码:使条码上没有人类可读的文本。

    • 条码上方:人类可读的文本位于条码上方。

    • 条码下方:人类可读的文本位于条码下方。

    样式组可用于为人眼可识别码文本设置自定义属性。

    • 自定义字体:用于启用字体和字体大小选项。内部打印机字体无法用作自定义的人眼可识别码字体。

    • 自动字体缩放:如果已启用(默认设置),则人眼可识别码文本会按比例增加或减少,条码尺寸也会随之变化。要设置人眼可识别码文本的自定义大小,请禁用此选项并选择合适的字体大小。

    • 粗体:人眼可识别码文本以粗体显示。

    • 斜体:人眼可识别码文本以斜体显示。

    提示

    条码详细信息依条码标准不同而有所不同。设定当前所选条码类型的相应选项。一维和二维条码的详细信息见专门章节:

    提示

    校验位是从前面的条码数字衍生而言,并列为条码最后一位数。

    颜色:设置条码线和在打印标签上的人类可读的内容颜色。

    排列

    组对象:将所选的对象添加到组。

    • 组对象:将所选的对象组合,用作单个对象。

    • 取消对象分组将之前已分组的对象分离。

    排列定义如何在组中放置对象。

    • 上移一层:将所选的对象向上移一层。

    • 置于顶层:将选定的对象移动到对象组的顶部。

    • 向后发送:将所选的对象向下移一层。

    • 置于底层:将选定的对象移动到对象组的底部。

    形状上下文选项卡

    形状选项卡是一个上下文选项卡,设定椭圆矩形线条对象的外观。


    下列设置组在形状选项卡上可用:

    • 轮廓:设定所选形状的线条应如何显示。

    • 填充:组设定形状的填充样式和颜色。

    • 排列:对象相对于标签上的相邻对象的位置。

    轮廓

    轮廓组设定所选形状的线条应如何显示

    轮廓样式按钮选项有:

    • 无:使对象线条不可见。

    • 实心:使对象线条为实心。

    • 点:使对象线条为虚线。

    • 折线:使对象线条为短划线。

    • 清除:该线条下面的其它对象的某些部分不可见。

    轮廓颜色设定形状线条的颜色。

    厚度设定对象的线宽。

    圆角半径使矩形的角变圆。较高的值使曲线更大。

    填充

    填充组设定形状的填充样式和颜色。

    填充样式选项有:

    • 无:使对象完全透明。

    • 清除:使活动对象下面的其他对象不可见。

    • 纯色:用纯色填充对象。

    • 右对角线:用朝右上升的对角线填充对象。

    • 左对角线:用朝左上升的对角线填充对象。

    • 垂直:用垂直线条填充对象。

    • 水平:用水平线条填充对象。

    • 交叉:用交叉线条填充对象。

    • 对角交叉线:用对角的交叉线条填充对象。

    • 25%的颜色:设定填充颜色的不透明度为 25%。

    • 50% 的颜色:将填充颜色的不透明度设置为 50 %

    • 75%的颜色:设定填充颜色的不透明度为 75 %。

    背景颜色设定形状填充的颜色。

    排列

    组对象:将所选的对象添加到组。

    • 组对象:将所选的对象组合,用作单个对象。

    • 取消对象分组将之前已分组的对象分离。

    排列定义如何在组中放置对象。

    • 上移一层:将所选的对象向上移一层。

    • 置于顶层:将选定的对象移动到对象组的顶部。

    • 向后发送:将所选的对象向下移一层。

    • 置于底层:将选定的对象移动到对象组的底部。

    图片上下文选项卡

    图片选项卡作为上下文选项卡用来设定图片大小调整选项和对象排列。


    下列设置组在图片选项卡上可用:

    • 调整大小:相对于标签上相邻对象来调整对象大小。

    • 排列:对象相对于标签上的相邻对象的位置。

    调整大小

    调整大小组设定是否图片在打印时适应标签大小。

    图片适应按钮打开图片调整大小选项。

    • 重设尺寸选项:设定源文件尺寸在打印时如何适应对象的大小。

      • 保持原始图片大小禁用调整大小。源文件使用原始尺寸的对象显示。

      • 按比例调整大小:使源文件按比例调整大小。源文件尺寸的宽高比保持不变。

      • 调整大小至设计的尺寸调整图片的横向和纵向尺寸以使其适合边框。使用此选项最有可能会扭曲图像。

    • 原始尺寸:调整大小前,显示图片的宽度高度

    • 还原为原始图片大小取消调整大小操作。

    保持纵横比可确保对象的长度和宽度在调整大小时按比例变化尺寸。

    排列

    组对象:将所选的对象添加到组。

    • 组对象:将所选的对象组合,用作单个对象。

    • 取消对象分组将之前已分组的对象分离。

    排列定义如何在组中放置对象。

    • 上移一层:将所选的对象向上移一层。

    • 置于顶层:将选定的对象移动到对象组的顶部。

    • 向后发送:将所选的对象向下移一层。

    • 置于底层:将选定的对象移动到对象组的底部。

    文本上下文选项卡

    “文本”选项卡是一个上下文选项卡,用于定义文本文本框对象的格式


    下列设置组在文本选项卡上可用:

    • 格式:用来定义文本格式。

    • 文本设置:用来设定添加到标签对象的任何文本内容的布局。

    • 排列:对象相对于标签上的相邻对象的位置。

    格式

    格式组用来定义文本格式。

    • 显示/隐藏打印机字体:按钮打开/关闭打印机字体在字体列表上的可见性。

    • 字体:允许指定字体及其大小。字体分为两组:OpenType 字体和打印机字体。

      注意

      如果当前选定的打印机是热敏打印机,则可用字体列表上会显示其他字体。它们是打印机字体,用其名称前面的打印机图标予以标识。

    • 字体可显示为粗体、斜体、下划线删除线文本。

    • 对齐按钮可以将文本对齐至左侧、中间、右侧或平均分布。

    • 字体颜色:指定字体和下划线颜色。

    • 增大/减小字体按钮可以逐渐地更改字体大小。

    • 缩放:是一个因子,设定字体相对于其原始比例的拉伸幅度。

      注意

      如果是 100 %,则采用字体的正常外观。如果是 200 %,则意味着字体宽度是正常宽度的两倍。如果是 50%,则字体宽度是正常宽度的一半。

    文本设置

    文本设置组用来设定添加到对象的任何文本内容的布局。

    字符和段落按钮打开行和字符间距选项:

    • 行间距:段落中的每一行之间的距离。

    • 字符间距:单个字符之间的距离。

    效果按钮显示可用的文本效果:

    • 反白:反转文本和背景颜色。

    • 镜像:镜像文本。

    • RTL 打印:从右到左打印文本。

    提示

    大多数热敏打印机自动从右到左打印阿拉伯语和希伯来语。如果操作系统不支持从右到左时,则启用此选项。

    文本适应按钮打开文本自动调整大小选项:

    • 无:禁用大小调整。在此情况下,文本字段的尺寸和字体大小不会自动适应在文本框中插入的内容量。

    • 忽略过剩内容:移除不能放入对象的文本内容。

    提示

    启用时,对象仅使用在文本框中能够容纳的文本量。剩余的文本将被丢弃。

    • 调整高度以适合内容:设定文本框高度以适应内容。

    • 通过调整字体大小适应内容:设置可接受的标签对象字体大小范围。字体大小自动适应文本框大小。

    注意

    文本适应按钮在配置富文本框对象时可用。

    排列

    组对象:将所选的对象添加到组。

    • 组对象:将所选的对象组合,用作单个对象。

    • 取消对象分组将之前已分组的对象分离。

    排列定义如何在组中放置对象。

    • 上移一层:将所选的对象向上移一层。

    • 置于顶层:将选定的对象移动到对象组的顶部。

    • 向后发送:将所选的对象向下移一层。

    • 置于底层:将选定的对象移动到对象组的底部。

    表单特定的上下文选项卡

    上下文选项卡是一个隐藏的选项卡,在设计表面选定特定的表单对象时,才在选项卡行上显示。上下文选项卡出现在标准 Desktop Designer 选项卡的右侧。

    下列选项卡可用来方便地访问特定于对象的命令:

    • 对象:允许设定对象的可打印性、其位置和排列。

    • 表单控件:允许设定表单对象相关细节 - 其布局和分配的事件。

    • 图片:用于访问与图片相关的事件和图片调整大小选项。

    设计上下文选项卡

    设计选项卡用作上下文选项卡,定义了选定条码对象的布局和定位。


    下列设置组在设计选项卡上可用:

    • 一般:设定标签上的对象的可见性和可打印性。

    • 定位:设定在设计表面上的对象的位置。

    • 排列:对象相对于标签上的相邻对象的位置。

    一般

    一般组启用/禁用该对象并定义其在表单上的可见性。

    • 已启用:设定在表单启动时,该对象是否处于活动(可编辑)状态。

    • 可见:设定选定的对象是否显示在表单上。

    • 条件:使对象在给定条件的结果为“真”时处于启用和/或可见状态。

    • 名称:允许您输入对象名称和描述。

    定位

    定位组设置表单上的对象位置和大小。

    位置按钮打开:

    • XY:坐标设置在设计表面上的准确位置(按像素)。

    • 宽度高度:对象尺寸。

    定位点按钮设定对象固定在设计表面的一个点。可变大小的对象将在选定的定位点的相反方向增加或减少尺寸。

    • 水平随表单调整大小垂直随表单调整大小:对象大小自动适应表单大小变化。

      • 水平随表单调整大小:使对象宽度适应表单大小调整。

      • 垂直随表单调整大小:使对象高度适应表单大小调整。

    注意

    如果两个选项都启用,则对象的宽度和高度同时适应表单调整大小。

    保持纵横比可确保对象按比例调整大小。

    锁定防止在设计过程中移动所选的对象。

    排列

    组对象:将所选的对象添加到组。

    • 组对象:将所选的对象组合,用作单个对象。

    • 取消对象分组将之前已分组的对象分离。

    排列定义如何在组中放置对象。

    • 上移一层:将所选的对象向上移一层。

    • 置于顶层:将选定的对象移动到对象组的顶部。

    • 向后发送:将所选的对象向下移一层。

    • 置于底层:将选定的对象移动到对象组的底部。

    上下文选项卡表单控件

    表单控件选项卡用来将操作分配给对象,并设置其外观。

    下列设置组在表单控件选项卡上可用:

    • 事件:用于设定可以使用所选的对象运行的各种事件。

    • 样式:定义表单对象的内容如何显示。此组适应当前选择的表单对象。以下变量正在使用中:

    • 排列:对象相对于标签上的相邻对象的位置。

    事件

    事件组用于设定可以使用所选的对象运行的各种事件。

    • 事件按钮打开所选对象的可用事件列表。

    示例:

    Desktop Designer 上的典型事件有“在单击时”、“在聚焦时”、“在退出时”等。

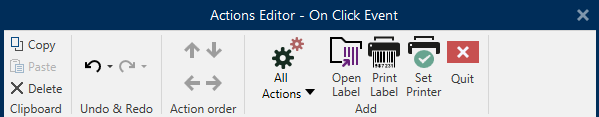

    每个事件需使用操作运行。操作...按钮用于访问操作编辑器,其作为管理标签解决方案中的操作的一个工具。

    样式(对于文本内容)

    样式组设定表单对象的文本内容如何显示。

    显示/隐藏打印机字体按钮使打印机字体显示在可用字体列表中或将之隐藏。

    字体允许指定字体及其大小。字体分为两组:OpenType 字体和打印机字体。

    注意

    如果当前选定的打印机是热敏打印机,则可用字体列表上会显示其他字体。它们是打印机字体,用在其名称前面的打印机图标予以标识。

    字体可显示为粗体、斜体、下划线删除线文本。

    缩放是一个因子,设定字体相对于其原始比例的拉伸幅度。如果是 100%,则采用字体的正常外观。如果是 200%,则意味着字体宽度是正常宽度的两倍。如果是 50%,则字体被拉伸。

    文本对齐定义对象内容的水平定位。

    • 左对齐:将文本置于对象的左边框。

    • 居中对齐:将文本置于对象的中心。

    • 右对齐:将文本置于对象的右边框。

    字体颜色指定字体和下划线颜色。

    背景颜色设定对象背景颜色。

    边框颜色按钮打开边框颜色设置。

    文本设置设定文本布局。

    样式(对于图形内容)

    样式组设定图形表单对象的布局。

    • 显示边框设定对象边框是否可见。

    • 边框设置按钮打开边框颜色边框宽度设置。

    • 背景颜色设定对象背景颜色。

    样式(对于表格)

    “样式”组定义表单上的数据库表格对象的外观。

    • 表格样式定义对象及其内容的视觉外观。

    • 单元格样式设定数据库表格对象中的选定单元格的外观。

    排列

    组对象:将所选的对象添加到组。

    • 组对象:将所选的对象组合,用作单个对象。

    • 取消对象分组将之前已分组的对象分离。

    排列定义如何在组中放置对象。

    • 上移一层:将所选的对象向上移一层。

    • 置于顶层:将选定的对象移动到对象组的顶部。

    • 向后发送:将所选的对象向下移一层。

    • 置于底层:将选定的对象移动到对象组的底部。

    图片上下文选项卡(表单特定的)

    图片选项卡作为上下文选项卡用来设定图片大小调整选项和对象排列。


    下列设置组在图片选项卡上可用:

    • 事件:用于设定可以使用所选图片对象运行的各种事件

    • 调整大小:定义源图片文件尺寸在表单运行时如何适应对象的大小。

    • 排列:相对于表单上的相邻对象定位对象。

    文档存储

    文档存储上下文选项卡用于在 Desktop Designer 中执行文档存储操作。

    文档存储是 NiceLabel Control Center 的一个功能。它使 NiceLabel Control Center 能够在服务器上充当共享文件存储库,用户可在其中存储其文件、检索文件和控制其修订版本。

    “文档存储”上下文选项卡用于直接从 Desktop Designer 执行文档存储操作。这样就不必在 NiceLabel Control Center 中访问和打开文件。

    注意

    此上下文选项卡需要与 NiceLabel Control Center 连接。对于此类配置,LMS Enterprise 许可证是必需的。

    版本修订组允许执行可用的文档存储操作:

    • 签出:NiceLabel Control Center 文档存储签出文件并使其可供编辑。签出的文件已标记并锁定以供任何其他用户进行编辑。所有其他用户将看到文件的当前修订版本,而作者(设计者)已在处理新草稿。

    注意

    从文档存储(文件 > 打开 > 文档存储)打开一个文档之后,编辑命令会保持禁用状态,直到您签出该文档。

    • 签入:完成编辑后将文件签入 NiceLabel Control Center 文档存储。签入文件时,其修订版本号将增加 1。输入的注释将添加到文件日志中。

    • 放弃签出:放弃签出当前文件并为其他用户提供该文件的完全访问权限。

      警告

      如果单击放弃签出,则在签出文件后将丢失任何用户做出的所有更改,且操作不可逆转。要保留更改,请先签入标签或解决方案。

    • 文档存储:打开连接的 NiceLabel Control Center 的文档存储位置。

    帮助选项卡

    帮助选项卡用来直接访问各种资源,帮助您快速高效地设计和使用标签和表格


    帮助功能区组包括链接到以下资源的按钮。

    • 帮助:Desktop Designer 联机帮助。

    • 用户指南:在线 NiceLabel 用户指南集合。该集合包括整个产品组合的用户指南。

    • 培训视频:NiceLabel培训视频集合。

    • 知识库:在线文章库,其中介绍了标签的许多技术解决方案、技巧和解决的问题

    • 技术支持:用来与 NiceLabel 技术支持部门联系。

    产品功能区组包含以下各项的链接:

    RFID 标记

    RFID 标记对话框允许您选择适当的 RFID 标记类型,设定其内容,以及要在标记上编码哪种类型的数据。

    注意

    RFID 功能在安装的 Loftware 打印机驱动程序上提供。

    RFID 标记对话允许您配置标记内容在标记中如何编码:

    标记

    RFID 标记对话框标记面板用于选择由哪个标记类型加载已编码的数据,以及如何将数据写入标记。

    标记组包括标记类型选择。

    • 标记类型下拉列表提供了可用的 RFID 标记类型选择。标记类型的选择是由打印机驱动程序自动设定的。

    注意

    为在状态栏中带有 RFID 标记的标签择打印机(及相应的驱动程序)。

    使用组设定 RFID 标记数据源以及数据如何写入标签。

    • 启用 RFID 写入:启用或禁用向 RFID 标记写入数据。

    提示

    在设计过程中或在特定工作流阶段期间,禁用写入可能非常有用。

    可编码的 RFID 数据字段被添加到 RFID 标记下的动态数据浏览器

    例 6. 示例

    数据字段可能性:

    • EPC:带有电子产品代码的数据字段

    • 用户数据:包含要在 RFID 标记上编码的内容的数据字段

    • TID:包含 RFID 标记的唯一 ID 的数据字段

    • GID 代码:RFID 标记的通用标识符代码

    • CID 代码:卡标识号


    提示

    文本文本框条码对象(由驱动程序设定)的方式将适当的数据字段拖放到标签上。

    内容

    RFID 标记对话框内容面板用于设定 RFID 标记的内容。要在一个 RFID 标记上对数据进行编码,请完成下列步骤。

    步骤1:选择数据字段

    数据字段组用来选择数据字段。这些字段将包含 RFID 标记中编码的数据。

    注意

    可用的数据字段的相应设置选择取决于所选的标记类型

    数据字段格式示例:

    • TID:RFID 标记的唯一 ID

    • EPC:分配给对象、单位载荷、位置或经营活动中包含的其他实体的唯一标识符的语法

    • 用户数据:要写入 RFID 标签的有效载荷数据

    • RFID 标记内存:唯一可用于非 Gen2 RFID 标记的数据字段

    步骤2:选择数据类型

    数据类型设定数据字段内容的输入方式。数据类型的可用性取决于所选的数据字段。

    • 内存块:表可用来将数据输入到单个 RFID 标记内存块。每个表行表示选定的标记类型的单个块。

    注意

    单个块的内存块结构和属性取决于所选的标记类型

    注意

    可以为每个块单独设定数据类型

    • 电子产品代码 (EPC):添加的字段用来根据 EPC 标准输入 RFID 数据。

    • ASCII 字符串:作为 ASCII 字符串输入的 RFID 数据。

    • 十六进制编码字符串:作为十六进制对输入的 RFID 数据。

    • 数字:作为数字字符串输入的 RFID 数据。

    编码类型允许您选择与当前数据类型对应的数据编码格式。

    步骤3:输入值

    根据所选的数据类型输入要在 RFID 标记中编码的值。

    安全性

    RFID 标记对话框安全选项卡用来配置 RFID 标记安全性设置。这些设置用来允许或拒绝对 RFID 数据的写入或编辑。

    安全性设置取决于所选的打印机。有三个主要的配置类型。

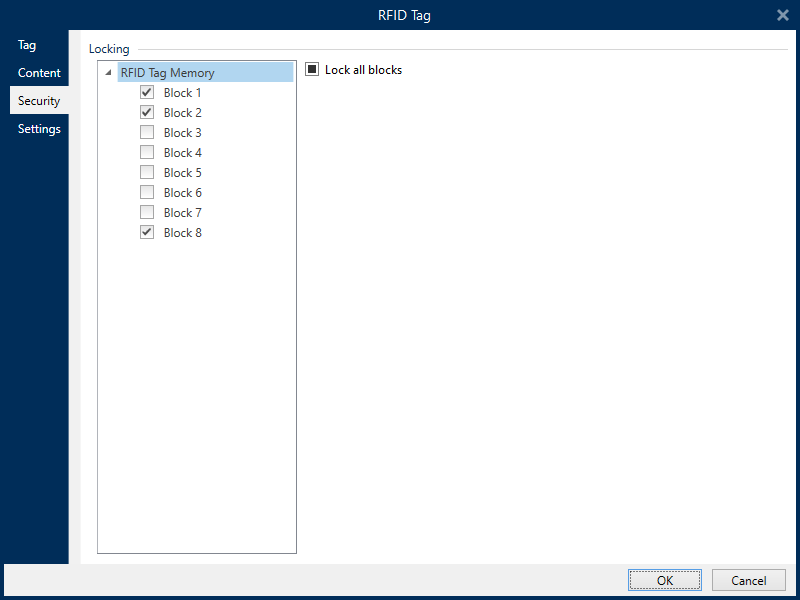

    具有多个块的单个内存字段

    锁定组包括 RFID 标记内存中包含的块的总览。可以单独锁定每个数据块。

    要保护块编辑和写入,请启用块锁定选项。


    锁定所有块选项允许您同时锁定内存字段中的所有块,如果已锁定,则全部解锁。

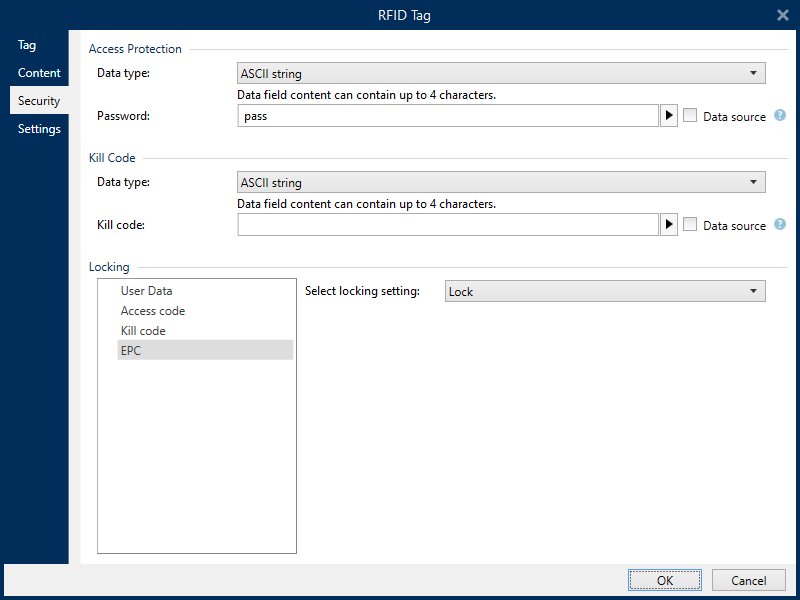

    多个内存字段

    密码保护组设定一个密码,在编辑或写入 RFID 数据之前,必须输入此密码。

    数据类型设定密码的输入方式。

    • ASCII 字符串:必须以 ASCII 字符串输入密码。

    • 十六进制编码字符串:必须以十六进制对输入密码。

    • 数字:必须以数字字符串输入密码。

    Kill代码设定代码将永久并且不可逆转地禁用 RFID 标记。

    提示

    Kill 代码被激活后,将无法从标记检索该数据,也不能将数据写入标记。

    数据类型设定Kill代码的输入方式。

    • ASCII 字符串:ASCII 字符串:必须以 ASCII 字符串输入Kill代码。

    • 十六进制编码字符串:必须以十六进制对输入Kill代码。

    • 数字:终止代码应输入为一串数字。


    具有块锁定的多个内存字段

    多个内存字段的附加设置允许用户设定对 RFID 标记内存字段中的单个块进行锁定。

    锁定组包括 RFID 标记中包含的内存字段的总览。可以单独锁定每个内存字段。

    选择锁定设置允许您设定如何锁定块。

    • 保留原始设置:不能检索原始锁定设置,但默认选项假定标记设置应保持不变。

    • 锁定:锁定块并防止进一步更改。

    • 解锁:解锁块并可编辑。

    • 重新锁定:解锁 RFID 标记以应用更改。完成后,该标记会立即被重新锁定。

    • 永久锁定、解锁或重新锁定:使上述设置永久生效。这些设置不能撤消。

    锁定块:设定要锁定的单个块或块的范围。

    提示

    单个块可以以索引号设定,索引号之间用逗号(可以在之间插入空格或不插入空格)分隔。块的范围用折线设定。


    设置

    注意

    可用设置取决于所选的打印机驱动程序。如果没有看到此处所述的设置,请参阅驱动程序用户指南。

    RFID 标记对话设置选项卡用来配置与结构和编程相关的各种标记设置。

    设置组下的表格中列出了所有可用设置:

    • 天线偏移:设定了标签顶部与 RFID 嵌体之间距离。

    • 功率衰减:指定无线电输出功率。用来调节从天线发射的射频功率。

    • 要停止的最大标记数:指定在标签打印停止之前允许错误编程的标记数量。此选项可以作为一个防范措施,因其可以防止无限制的错误标签消耗。RFID 标记编程失败时,通常在标签上打印“VOID”一词。

    • 重试次数:指定在初始尝试失败时,打印机尝试标记编程的次数。此参数将随着其余数据被发送到打印机。

    • 检查有效标记:标记编程开始之前,打印机将验证是否在智能标签上有合适的 RFID 标记。打印机也验证是否该标记是可编程的。

    • 检验写入数据:一旦数据已编码入 RFID 标签,打印机将检查写入的数据是否等于原始值。

    • 电子物品监视 (EAS):是在物品上放置一个可电子探测的标记用于防盗系统。

      • 保留原始 EAS 设置:不能检索原始 EAS 设置,但默认选项假定标记设置应保持不变。

      • 启用 EAS:启用 RFID 标记中的监测。如果这是原始设置,该标记将保持不变。

      • 禁用 EAS:禁用 RFID 标记中的监测。如果这是原始设置,该标记将保持不变。

      • 永久锁定 EAS 标记设置:永久锁定所选的 EAS 设置。此锁定不能撤消。

    注意

    可用的选择取决于当前的标记类型

    RFID 读取和打印

    本节描述如何设定应该读取 RFID 标记的哪些数据字段并使用打印机内部元素在标签上打印。

    要配置数据字段属性,使 RFID 编码数据出现在标签上,请将它拖到设计表面中。添加到设计表面后,该数据字段显示为正常文本标签对象,具有如下附加属性。

    数据格式设定 RFID 数据字段内容写入标签对象的格式及打印的格式。

    注意

    由打印机驱动程序和选定的标记类型设定了可用的数据格式和允许的字符数。

    • 十六进制编码字符串:数据字段内容是一串十六进制对。

    • ASCII 字符串:数据字段内容是一个 ASCII 字符串。

    • 数字:数据字段内容是一串数字。

    注意

    您必须选择打印机的原生字体(存储在打印机内部的字体)进行打印。其他所有字体将导致错误。

    预览以所选的数据格式显示数据字段内容。预览字段不包括实际编码的数据。手动输入字符。默认情况下,该对象将包含与 RFID 数据字段长度相对应数量的问号。

    提示

    预览字段的作用是在标签设计过程中给该对象填充虚拟内容,提供其在打印标签布局上的外观。实际打印的标签上的对象将显示从 RFID 标签读取的内容。

    数据提取组指定应从 RFID 标记读取那部分的数据字段内容并在标签上打印。

    提示

    默认情况下,从 RFID 标签读取整个范围的编码数据。

    • 选择字节:指定编码的 RFID 标记的哪些字节应显示在标签对象上。

      • 起始字节:所选内容开头的编码字符串中的字节数。

      • 字节长度:应从编码的数据中提取的选定字节数。

    • 选择块:指定编码的 RFID 标记的哪些块应显示在标签对象上。

      • 起始块:所选内容开头的编码字符串中的块数。

      • 块数:应从编码的数据中提取的选定块数。
