Comment créer des étiquettes aux normes GS1

Le système GS1 donne une norme d'utilisation de numéros d'identification pour des marchandises, des services, des actifs et des sites sur toute la planète. Ces numéros peuvent être inscrits dans les codes à barres pour permettre une lecture électronique si nécessaire.

GS1-128 est une norme d'application du GS1 qui utilise les spécifications du code à barres Code128. On l'appelait UCC/EAN-128.

La norme GS1-128 utilise des Identifiants d'application (AI) pour encoder des données comme : DLUO, nombre de lots, quantités, poids, etc.

Pour assigner une structure de données aux normes GS1-128 à un code à barres, procéder comme suit :

  1. Créer une nouvelle étiquette.

  2. Ajouter un Objet code à barres sur le plan de travail.

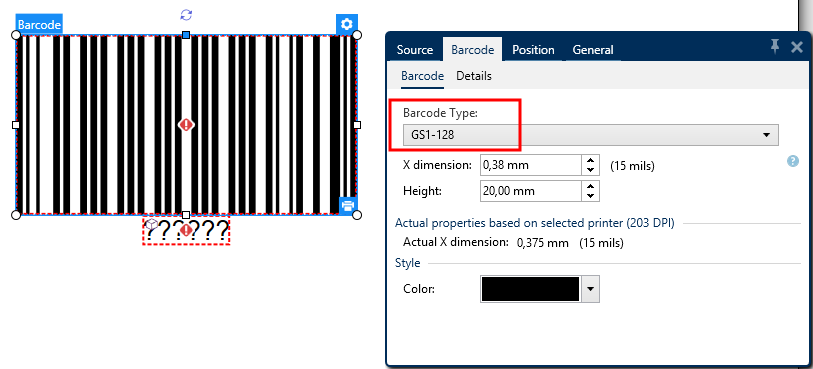

  3. Sur l'onglet Code à barres sélectionner le code de type GS1-128.


    Note

    Il en résulte la création d'un objet Code à barres et d'un objet Texte. L'objet Code à barres comporte le symbole, tandis que l'objet Texte comporte le contenu de la fonction GS1-128. La fonction GS1-128 à laquelle les deux objets sont connectés s'ajoute automatiquement à l'explorateur de données dynamiques.

  4. Cliquer sur l'onglet Source puis ouvrir la boîte de dialogue Modifier la définition de la fonction.

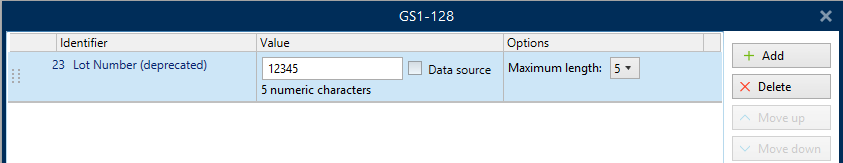

  5. Ajouter l'AI Numéro de lot.

  6. Saisir les données d'exemple, ex. : 12345.

  7. Ajouter un autre AI, ex. : Date d'expiration, par exemple 3 juin 2016 (au format YYMMDD).

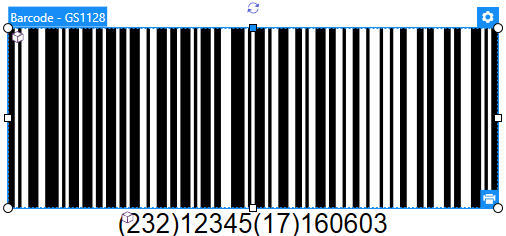

  8. Cliquer sur OK. Le code à barres GS1-128 se met sur l'étiquette. Il contient un numéro de lot et une date d'expiration.
