Dans NiceLabel 10, le Panneau des calques est un outil qui vous permet de gérer vos calques et objets ajoutés lors de la conception d'étiquettes ou de formulaires.
Note
Les calques sont des surfaces transparentes qui vous permettent de positionner vos objets sur des étiquettes ou formulaires sur plusieurs niveaux.
-

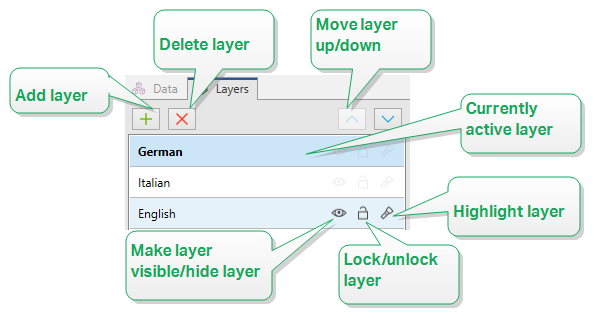

Ajouter un calque : Cliquez sur le bouton avec un plus vert pour ajouter un nouveau calque. Un nouveau calque vient s'ajouter sur le calque par défaut. Le nombre d'étiquettes est illimité.
-

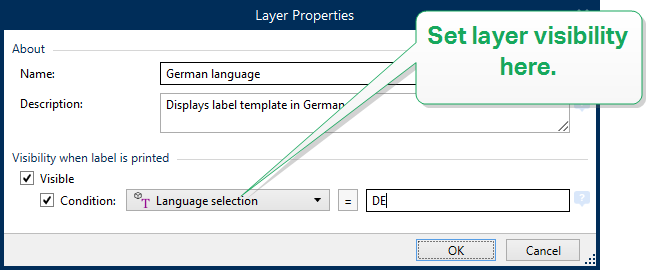

Définir les propriétés du calque : La fenêtre des Propriétés des calques apparaît automatiquement lorsque vous ajoutez un nouveau calque. Utilisez cette fenêtre pour définir les propriétés du calque ajouté :
-
Ajoutez un Nom et une Description pour retrouver facilement vos calques et les modifier lorsque vous en ajoutez d'autres.
-
Les paramètres de Visibilité vous permettent de définir si les objets sur les calques sont visibles lors de l'impression de l'étiquette ou après avoir exécuté le formulaire.
Note
Par rapport à d'autres états de calques (voir l'article Concevoir plus facilement: les états des calques), les paramètres de visibilité affectent la mise en page lorsque vous imprimez ou exécutez un formulaire.
-
Visible : Définit si les objets sur le calque sélectionné apparaissent sur l'étiquette imprimée ou sont visibles lorsque vous exécutez le formulaire.
Condition : Le calque est visible si le résultat de la condition qu'elle donne est « True » (vrai).
Exemple 2. Exemple
Vous pouvez créer un seul masque d'étiquette pour des étiquettes dans plusieurs langues. Empilez les objets avec du texte dans les langues requises sur les calques dédiés. Utilisez les conditions de visibilité pour afficher uniquement le calque avec la bonne langue, en l'occurrence l'allemand.
-
-
Supprimer un calque : Sélectionnez un calque et cliquez sur le bouton X. Le calque ainsi que tous ses objets sont supprimés. Si le calque est verrouillé, vous ne pouvez pas la supprimer.
-
Déplacer les calques vers le haut ou vers le bas : Vous pouvez modifier l'ordre d'empilement de vos calques existants. Cela vous permet de définir comment les objets se croisent. Si vous déplacez un calque sur une autre, vous pouvez aussi déplacer les objets sur ce calque en face des objets qui appartiennent au calque du dessous.
Les calques vous aident à positionner vos objets d'étiquette ou de formulaire sur l'axe des z. Cela signifie que vous pouvez positionner vos objets au-dessous ou en-dessous des objets sur d'autres calques. Si vous modifiez l'ordre d'empilement des calques, vous pouvez aussi modifier celui des objets.
Note
Lors de la conception d'étiquettes ou de formulaires, l'ordre d'empilement des calques vous indique la position verticale de chaque calque pour toutes les étiquettes existantes.
Par défaut, vous ajoutez tous les objets sur un seul calque. Si vous décidez d'ajouter d'autres calques, vous pouvez déplacer vos objets vers de nouveaux calques, ou déplacer les objets d'un calque à une autre à tout moment.
Pour ajouter des objets à un calque spécifique, cliquez sur le calque dans le Panneau des calques pour l'activer, puis déplacez les objets sur le calque actuellement actif.
Note
Vous ne pouvez regrouper que les objets appartenant à un même calque. Pour regrouper les objets provenant de multiples calques, déplacez d'abord ces objets vers le même calque.
Les états des calques vous permettent d'afficher/masquer, verrouiller/déverrouiller ou mettre en évidence vos calques.
Note
Les états des calques n'affectent que le masque d'étiquette ou la mise en page du formulaire lors de la phase de conception. Après avoir imprimé une étiquette ou exécuté un formulaire, les calques restent visibles même après avoir défini leur état à invisible, verrouillé ou mis en évidence. Gérez la visibilité finale en utilisant les paramètres de Visibilité dans la fenêtre des Propriétés des calques.
Les états des calques vous permettent de :
-
Masquer le calque ou de le laisser visible. Activer les états pour afficher ou masquer les calques lors de la conception de votre masque d'étiquette ou votre formulaire.
Note
Pouvoir afficher ou masquer un calque vous aide à positionner les objets qui apparaissent au-dessus ou en dessous d'autres objets.
-
Déverrouiller ou verrouiller un calque. Si vous déverrouillez un calque, vous ne pourrez pas :
-
Ajouter des objets à ce calque.
-
Déplacer des objets de calques différents vers ce calque.
-
Modifier la position des objets existants.
-
Supprimer ce calque.
Note
Le verrouillage du calque empêche toute modification de la mise en page.
-
-

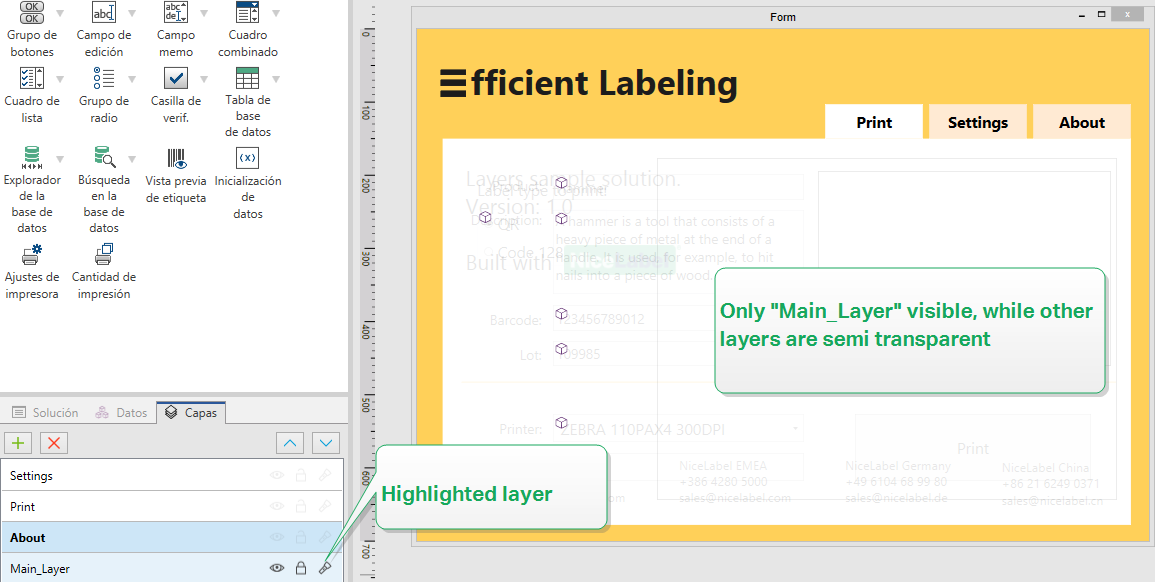

Définir le focus sur le calque. Utiliser cette option pour déterminer quels objets sont sur ce calque en enlevant le focus des objets appartenant à d'autres calques. En passant la souris sur l'icône de focus avec le curseur de votre souris, les objets sur ce calque restent visibles, tandis que tous les autres objets deviennent semi-transparents.

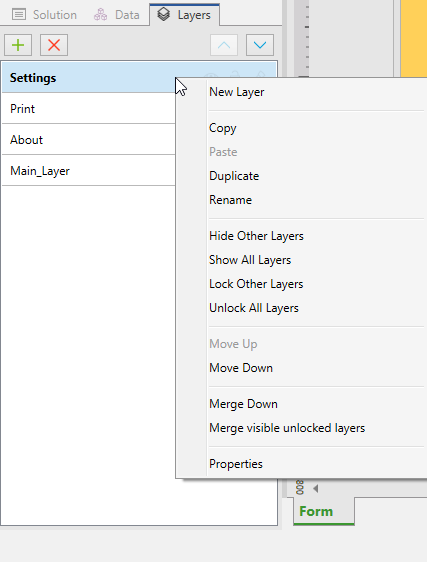

Faire un clic droit sur un calque ouvre le menu contextuel qui vous aide à gérer les calques de votre étiquette ou formulaire :
-
Nouveau calque ajoute un calque au-dessus du calque existant le plus haut.
-
Copier fait une copie du calque sélectionné et de tous ses objets.
-
Coller colle le calque copié.
-
Dupliquer vous permet de dupliquer le calque sélectionné en un seul clic.
-
Renommer vous permet de modifier le nom du calque sélectionné.
Note
Par défaut, NiceLabel 10 renomme les calques Layer_"number" où "number" vous indique la position de départ du calque sur la pile.
-
Masquer les autres calques rend tous les calques avec leurs objets invisibles, excepté le calque sélectionné.
-
Afficher tous les calques rend tous les calques avec leurs objets visibles.
-
Verrouiller les autres calques permet de modifier uniquement l'objet sélectionné. Cette option verrouille les objets sur tous les autres calques.
-
Déverrouiller tous les calques permet de modifier tous les calques.
-
Déplacer vers le haut/bas vous permet de modifier l'ordre d'empilement pour le calque sélectionné. À noter que le Panneau des calques représente l'ordre de la pile des calques. Utiliser Déplacer vers le haut/bas pour modifier la position du calque en évidence.
-
Fusionner vers le bas déplace les objets du calque sélectionné vers le calque du dessous. NiceLabel 10 positionne les objets déplacés au-dessus des objets existants et supprime le calque de fusion.
-
Fusionner les calques déverrouillés visibles déplace les objets de tous les calques déverrouillés vers le calque déverrouillé le plus bas. Les objets des calques supérieurs sont placés au-dessus des objets appartenant au calque le plus bas. NiceLabel 10 supprime les objets de fusion déverrouillés.
-
Propriétés ouvre la fenêtre des Propriétés des calques.
