Cette section décrit comment travailler avec les objets et les incorporer lors de la création d'une étiquette ou d'un formulaire.

L'objet est l'élément de base de toute étiquette ou solution. Chaque objet est dédié à un type spécifique de contenu. Consulter les articles concernant les propriétés des objets relatives au style et au contenu.

Voici les actions communes pour de multiples types d'objets :

Ajouter un objet

Il y a plusieurs méthodes pour ajouter un objet sur une étiquette ou un formulaire. Utiliser celle qui convient le mieux :

  • Cliquer et Cliquer : Cliquer sur l'objet dans la boîte d'outils Objet. Le curseur de la souris se transforme. Cliquer sur le plan de travail - L'objet sélectionné apparaît sur le point cliqué.

  • Cliquer et tirer : Cliquer sur l'objet dans la boîte d'outils Objet. Le curseur de la souris se transforme. Cliquer sur le plan de travail et tirer pour définir la taille de l'objet ajouté.

Note

La taille d'un objet Texte ne peut pas être définie ainsi - elle s'adapte dynamiquement.

  • Glisser et déposer : Cliquer sur l'objet dans la boîte d'outils Objet et le déposer sur le plan de travail. L'objet sélectionné apparaît là où se trouve le bouton de la souris.

  • Copier - coller : Le contenu, texte ou graphique peut être collé directement sur le plan de travail. Les règles suivantes s'appliquent en copiant-collant les objets directement vers une étiquette or a form :

    • Le contenu graphique du presse-papiers est collé en tant qu'objet Image intégré.

    • Le contenu texte enrichi provenant de pages Web ou de logiciels de traitement de texte est collé en tant qu'objet Texte enrichi. Lors de la création d'un formulaire, un texte enrichi est collé dans un objet Texte.

    • Une ligne de texte est collée dans un objet Texte.

    • Plusieurs lignes de texte sont collées dans un objet Paragraphe.

Ajouter un objet connecté à une source de données

Desktop designer permet d'ajouter sur le plan de travail des objets connectés instantanément à une source données dynamiques (variable, fonction ou base de données).

Il y a plusieurs méthodes pour ajouter un objet sur une étiquette ou un formulaire. Utiliser celle qui convient le mieux :

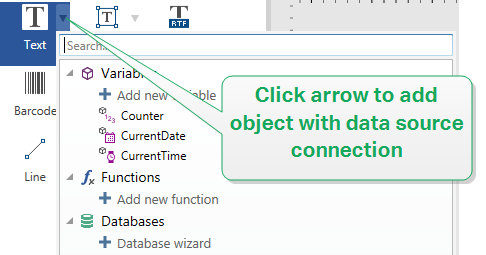

  • Cliquer sur le bouton flèche de l'objet. Cela ouvre le menu de connexion aux données dynamiques. Sélectionner une des sources de données existantes ou en ajouter une. Le nouvel objet lui est instantanément connecté lorsqu'il est placé sur le plan de travail.

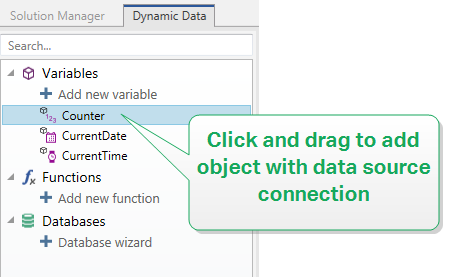

  • Cliquer et glisser depuis l'explorateur de données dynamiques. En cliquant et glissant les données, de l'explorateur de données dynamiques sur le plan de travail, un objet Texte apparaît. La source du contenu de l'objet est la source de données glissée depuis l'explorateur.


Regroupement

Pour que, sur une étiquette, plusieurs objets se comportent comme un objet unique, les réunir dans un groupe. Pour regrouper les objets:

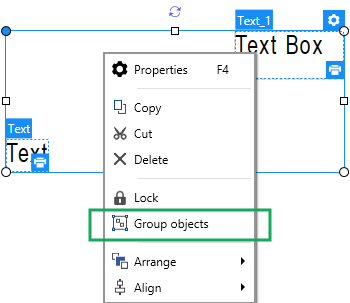

  • Avec la souris, entourer les objets que vous souhaitez regrouper. Un rectangle apparaît autour des objets sélectionnés. Faire un clic droit et sélectionner Grouper les objets pour créer un groupe d'objets.

  • Tenir la touche <MAJ> et cliquer sur les objets à regrouper. Cela permet de sélectionner plusieurs objets – Faire un clic droit et sélectionner Grouper les objets pour créer un groupe d'objets.


Rotation

Il y a deux manières de déterminer l'angle d'un objet :

  • Saisir l'angle manuellement en degrés ou glisser le curseur. L'objet tourne autour de son point d'ancrage. Cette page est accessible de deux manières :

    • Cliquer sur Position dans Groupe de positionnement de l'onglet Création.

    • Aller dans Propriétés de l'objet > Position > Angle de rotation.

  • Cliquer et tirer l'icône de Rotation Icon.png à côté de l'objet sélectionné. L'icône Rotation Icon.png fait tourner l'objet autour de son point central.

Point d'ancrage c'est l'emplacement où l'objet est épinglé sur le plan de travail. Les objets de taille variable augmentent ou diminuent de taille dans le sens opposé au point d'ancrage choisi .

Redimensionnement de l'objet

Pour modifier instantanément la taille d'un objet, procéder comme suit:

  1. Le sélectionner sur le plan de travail.

  2. L'objet sélectionné s'encadre dans un rectangle.

  3. Cliquer et tirer sur une des poignées de l'objet.

  4. Il va changer de taille en fonction du curseur.

Consulter les sections ci-dessous au sujet des options de taille automatique ou de taille spécifique.

Note

En utilisant les éléments internes de l'imprimante (codes à barres, formes, polices) la taille des objet suit les valeurs définies par le pilote de l'imprimante.

Dimension de graphiques

Le redimensionnement des graphiques concerne les images sur étiquettes etformulaires.

Taille automatique avec les formulaires

Sur un formulaire il y a deux options pour modifier la taille des objet automatiquement. Redimensionner horizontalement avec le formulaire et Redimensionner verticalement avec le formulaire : La taille de l'objet s'adapte automatiquement si la taille du formulaire change.

  • Redimensionner horizontalement avec le formulaire adapte la largeur de l'objet à la nouvelle taille de la fenêtre.

  • Redimensionner verticalement avec le formulaire adapte la hauteur de l'objet à la nouvelle taille de la fenêtre.

Si les deux options sont activées, la largeur et la hauteur de l'objet s'adapteront simultanément à la nouvelle taille du formulaire.

Redimensionner la colonne d'une table

Initialisation des données d'un objet du formulaire permet de fixer une taille automatique pour la largeur des colonnes. Ouvrir la boite de dialogue des propriétés de l'objet et aller sur l'onglet Paramètres.

Colonnes: Ce groupe définit la largeur de la table d'initialisation des données et des colonnes Saisie, Valeur et Valeur formatée.

  • La Taille automatique dimensionne automatiquement la colonne.

  • Afficher la valeur formatée: Visibilité de la colonne Valeur formatée.
