Boîtes de dialogue Propriétés du document et gestion du document

Official translation unavailable. Translate this page with Google:

Designer dispose de plusieurs boîtes de dialogue pour aider à configurer et gérer le document actif et les sources de données connectées. Lire les articles ci-dessous pour les instructions détaillées :

Propriétés de l'étiquette

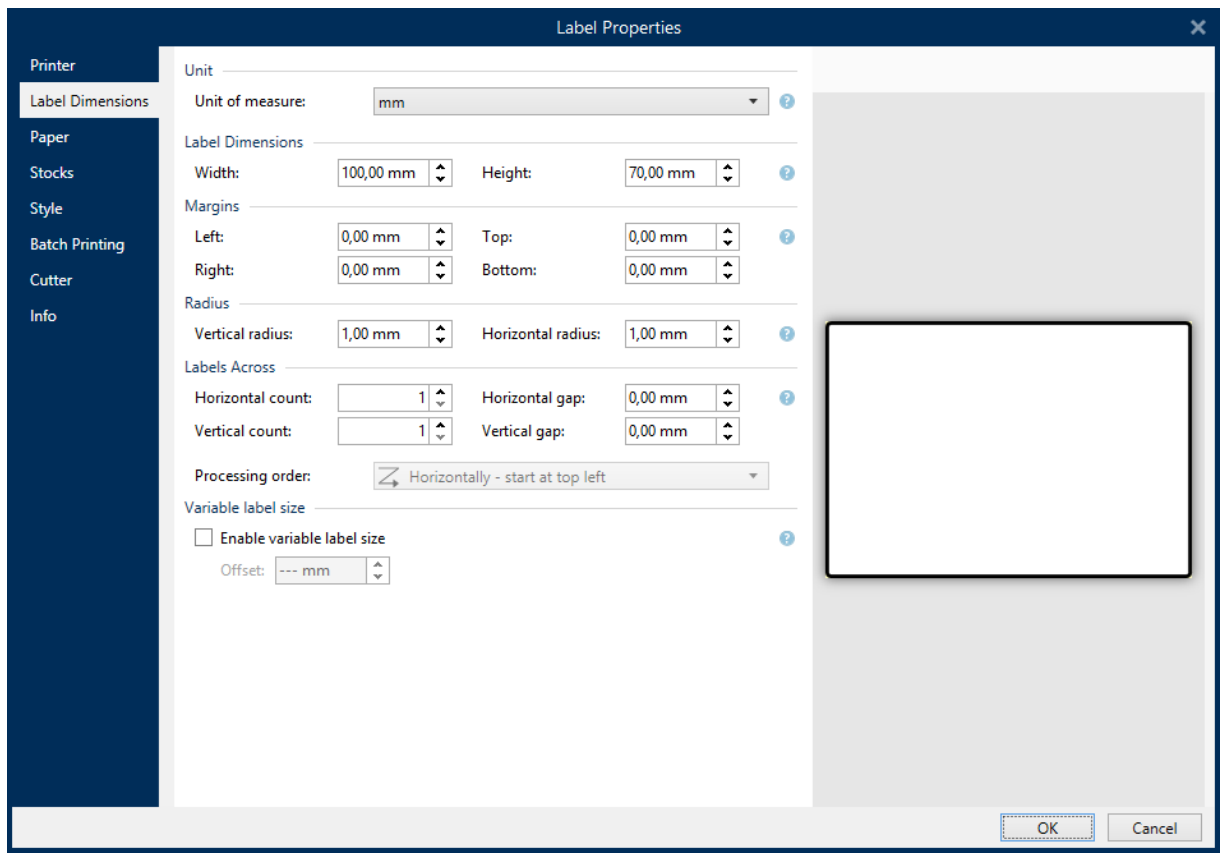

L'Éditeur des propriétés de l'étiquette permet de choisir l'imprimante, paramétrer les dimensions de l'étiquette et définir les propriétés du papier d'impression.

Les paramètres des propriétés de l'étiquette sont listés ci-dessous et apparaissent en tant qu'onglets de la boîte de dialogue :

Propriétés de l'étiquette

Description

Imprimante

Sélectionne l'imprimante préférée.

Dimensions de l'étiquette

Définit l'unité de mesure et les dimensions de l'étiquette.

Paper

Définit les propriétés du papier à imprimer.

Format

Sélectionne le type de papier en stock.

Style

Définit les paramètres du style de l'étiquette.

Impression par lot

Définit l'impression d'étiquettes groupées.

Massicot

Active la coupe du rouleau d'étiquettes pendant ou après impression.

Info

Contient la description de l'étiquette.


Astuce

Pour ouvrir l'Éditeur des propriétés de l'étiquette, double-cliquer sur le plan de travail.

Propriétés du formulaire

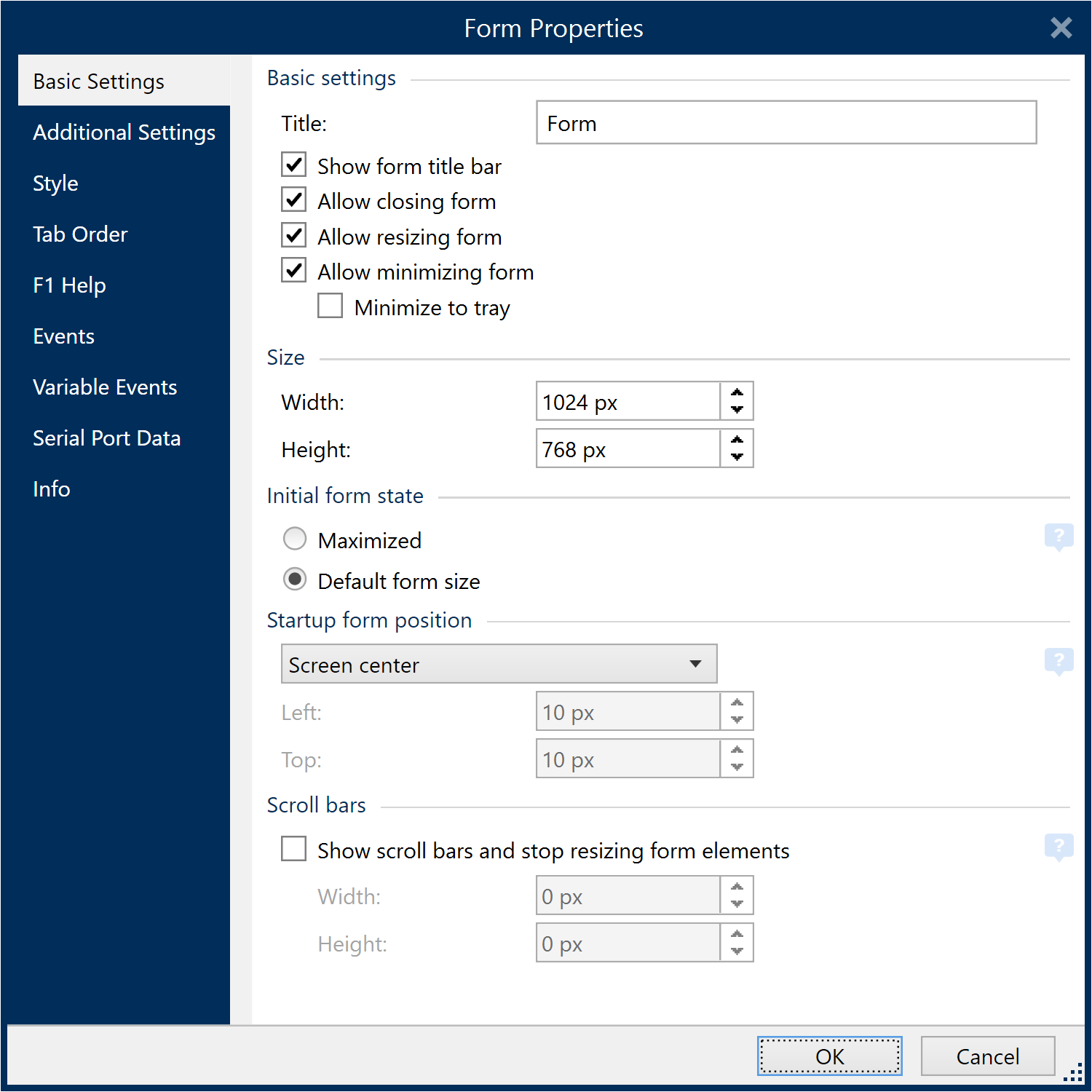

Propriétés du formulaire : Cette boîte de dialogue permet de définir les différentes propriétés du formulaire.

Astuce

Pour ouvrir la boîte de dialogue Propriétés du formulaire, double cliquer sur le plan de travail.


Voici la liste de paramètres disponibles.

Propriétés du formulaire

Description

Paramètres de base

Permet de définir le titre, la taille, l'état initial du formulaire et sa position au démarrage.

Paramètres additionnels

Permet de choisir le langage de script.

Style

Permet de définir les couleurs et images d'arrière-plan. Il permet d'intégrer l'image et de l'enregistrer dans un fichier externe.

Ordre de tabulation

Définit l'ordre l'activation des objets.

F1 Aide

Contient l'aide en ligne qui s'affiche en appuyant sur la touche F1 quand le formulaire est ouvert.

Événements

Permet de définir les événements qui doivent se produire au chargement du formulaire, à sa fermeture ou après un intervalle de temps.

Événements variables

Permet de sélectionner les variables pour lesquelles il faut surveiller les changements de valeur.

Données du port série

Ajoute une variable pour stocker les données reçues par un port série.

Info

Permet de définir le contenu qui servira de conseil pour guider l'utilisateur du formulaire.

Gestionnaire de données dynamiques

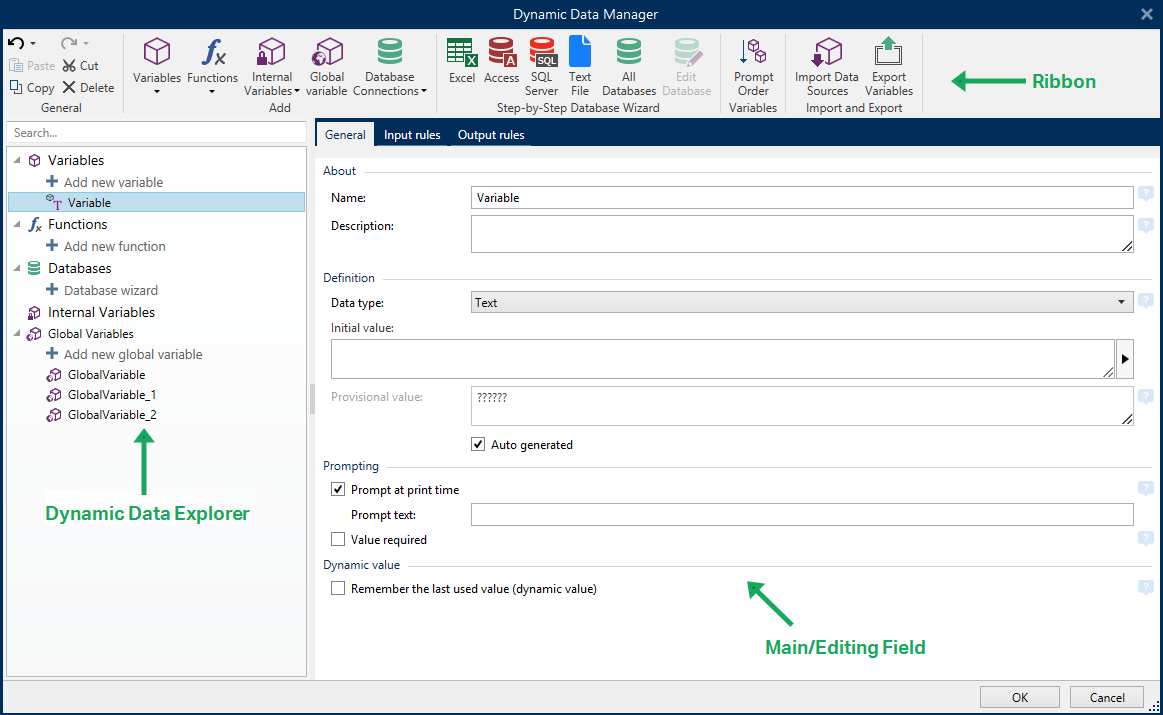

Le Gestionnaire de données dynamiques est une boîte de dialogue qui permet de gérer les sources de données dynamiques des objets d'une étiquette ou d'un formulaire.

Les objets d'une étiquette ou d'un formulaire peuvent être connectés à de multiples variables, fonctions et bases de données.

Pour ouvrir la boîte de dialogue, cliquer sur le bouton Gestionnaire de données dynamiques dans le ruban Designer.


Pour en savoir plus sur les sources de données, lire les sections suivantes :

Ruban du Gestionnaire de données dynamiques

Utiliser les commandes du ruban du Gestionnaire de données dynamiques pour gérer efficacement vos sources de données. Si vous voulez supprimer, copier ou couper-coller vos sources de données, utilisez toujours les commandes du ruban du Gestionnaire de données dynamiques.

Le Ruban du Gestionnaire de données dynamiques comporte les groupes de fonctionnalités suivants :

Général : Ce groupe donne accès aux actions suivantes :

  • Annuler : Permet d'annuler la dernière séquence complète d'actions depuis le dernier enregistrement du fichier. L'éventail d'actions est à sélectionner dans le menu déroulant.

  • Rétablir : Répète la séquence d'actions requise. L'éventail d'actions est à sélectionner dans le menu déroulant.

  • Copier : Copie la source de données sélectionnée dans le presse-papiers.

  • Couper : Coupe la source de données sélectionnée dans le presse-papiers.

  • Coller : Colle les données du presse-papiers.

  • Effacer : Efface la source de données sélectionnés.

Le groupe Ajouter donne accès aux sources de données dynamiques :

  • Ajouter une nouvelle variable: Permet de définir plusieurs types de variables.

  • Variables internes : Ajoute des variables système et utilisateur. Leur rôle est d'identifier l'étiquette ou le formulaire, le nom du système, l'utilisateur ou un numéro de révision de fichier.

  • Le bouton Ajouter une nouvelle fonction ouvre la sélection de fonctions disponibles. Choisir la fonction appropriée pour l'éditer.

  • Connexions base de données : Ce bouton ouvre la sélection des types de bases de données utilisables. La boîte de dialogue Propriétés de connexion de la nouvelle base de données s'ouvre.

Le groupe Assistant base de données est le point d'entrée des assistants base de données:

Le groupe Variables donne accès à la boîte de dialogue Ordre de saisie. Cette boîte de dialogue permet de définir l'ordre dans lequel les variables sont saisies au moment de l'impression.

Le groupe Importer et exporter permet d'importer ou d'exporter le modèle de données utilisé dans un document NiceLabel 10.

Importer les sources de données

Le modèle de données comporte toutes les sources de données et leurs relations qui appartiennent à un fichier d'étiquette ou de solution . Importer un modèle de données signifie que vous pouvez importer les sources de données externes dans un fichier d'étiquette ou de solution existant. Ces sources de données importées sont utilisables comme sources de données dynamiques pour les objets d'une étiquette ou d'un formulaire.

L'importation des sources de données uniformise et homogénéise les sources de données dans vos étiquettes et solutions. Si vous disposez d'une gamme de sources de données standard, vous pouvez partager ces sources de données dans toute l'entreprise avec vos concepteurs d'étiquettes. Les concepteurs d'étiquettes importent les sources de données partagées, garantissant des masques d'étiquettes disposant des variables, fonctions et bases de données appropriées.

Note

L’importation de sources de données qui ont le même nom que vos sources de données existantes génère des conflits.

Lors de l’importation de sources de données du même nom, vous pouvez :

  • Remplacer la source de données existante par les données importées.

  • Fusionner les sources de données. Fusionne vos sources de données (du même type). Quand une fusion n’est pas possible (par exemple, une variable de texte et une variable de date du même nom), NiceLabel 10 conserve les deux sources de données et renomme celles qui sont importées (par exemple, Variable et Variable_1). Les définitions de vos variables, fonctions ou bases de données importées écrasent les valeurs de vos variables, fonctions et bases de données existantes.

Pour importer un modèle données, aller sur le groupe du ruban Gestion > Gestionnaire de données dynamiques dans le menu déroulant et cliquer sur Importer les sources de données.

Options Importer : permet d'importer les modèles de données en utilisant plusieurs formats de fichier. Ce peut être un fichier entier d'étiquette ou de solution, ou un fichier d'export d'une variable NiceLabel (.NLVR extension) :

  • Un fichier de Solution (*.nsln) importe les sources de données d'un fichier de solution NiceLabel.

  • Un fichier Étiquette (*.nlbl) importe les sources de données d'un fichier d'étiquette NiceLabel.

  • Un fichier d'étiquette (V6) (*.lbl) importe les sources de données d'un vieux fichier d'étiquette NiceLabelV6.

  • Un fichier de formulaire XFF (*.xff) importe les sources de données d'un vieux fichier de solution NiceLabel V6.

  • Variables export file (*.nlvr) importe des sources de données d'un fichier d'exportation de variables NiceLabel 10 préalablement exporté.

  • Oracle WMS File (*.xml) importe les variables de fichiers oracle WMS externe. Ce sont des fichiers générés par le système de gestion d'entrepôt Oracle WMS qui comportent les instructions pour le logiciel tiers d'impression d'étiquettes.

Astuce

Le fichier d'exportation des variables est décrit dans la section Définition du fichier d'exportation des variables.

Exporter les variables

Les Variables d'une étiquette ou d'une solution existante sont réutilisables dans un autre document. L'option Exporter les variables permet d'exporter toutes les variables dans un fichier d'export (extension en .NLVR). Ainsi, ces variables sont réutilisables dans n'importe quel autre document NiceLabel 10.

Astuce

Ces variables exportées sont utilisables dans une autre étiquette ou solution NiceLabel en utilisant l'option Importer les sources de données.

Pour exporter les variables, aller sur le groupe du ruban Gestionnaire de données dynamiques > Importer et Exporter et cliquer sur Exporter les variables.

Note

Seules les variables qui ne font pas référence à d'autres sources de données sont exportables. Chaque exportation se termine par un rapport comportant la liste des variables exportées et non exportées du fichier. Le motif de l'échec dans l'exportation d'une variable est toujours inclus dans le rapport.

La définition du fichier d'exportation de la variable (.NLVR) est disponible dans la section Définition du fichier d'export de la variable.

Explorateur des données dynamiques

L'Explorateur de données dynamiques joue deux rôles. Il sert de raccourci pour rajouter de nouvelles variables, fonctions et sources de données et il présente toutes les sources de données en cours d'utilisation.

Pour passer d'un explorateur à l'autre, cliquer sur le bouton approprié:

  • L'onglet Données dynamiques active l'explorateur de données dynamiques.

  • L'onglet Explorateur de solution active l'Explorateur de solution.

  • Ajouter une nouvelle variable: Ajoute une variable supplémentaire dans les sources de données de l'étiquette ou du formulaire. Il y a quatre types de variables disponibles. Leurs valeurs sont définies via des boîtes de dialogue dans les sections dédiées

    • Variable: Type de variable qui obtient la valeur lors de l'impression d'une étiquette ou d'un formulaire.

    • Date actuelle: Affiche la date actuelle dans le format demandé.

    • Heure actuelle: Affiche l'heure actuelle dans le format demandé.

    • Compteur: Affiche une valeur de compteur.

  • Nouvelle fonction: ajoute une nouvelle fonction qui va servir de source de données dynamiques.

  • L'Assistant Base de données lance un assistant permettant de créer pas à pas une nouvelle base de données.

  • Variables internes: affiche la liste de variables internes disponibles.

  • Tag RFID : Si vous travaillez avec une imprimante compatible RFID, vous pouvez directement ajouter le contenu codé dans le tag RFID sur votre étiquette en tant qu'objet Texte, Paragraphe ou Code à barres.
