Designer utilise une interface basée sur Windows.

Les segments du haut de l'interface Designer sont décrits ci-dessous.

Onglets

Les Onglets représentent des extraits des fonctionnalités de Designer. Les onglets comportent les commandes disponibles de manière organisée – groupées et étiquetées :

  • Fichier (en arrière-plan) : Ouvre le formulaire d'impression et le panneau de gestion de document.

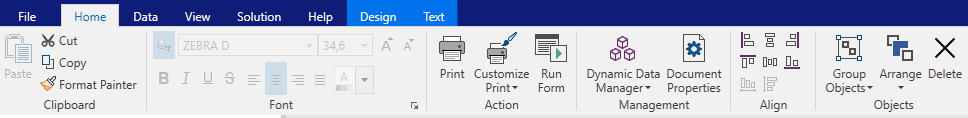

  • Accueil : Propose les commandes les plus utilisées : copier-coller, imprimer, et style.

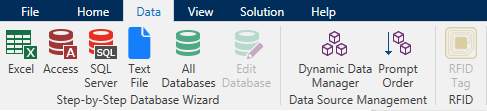

  • Données : Propose les commandes relatives aux sources de données.

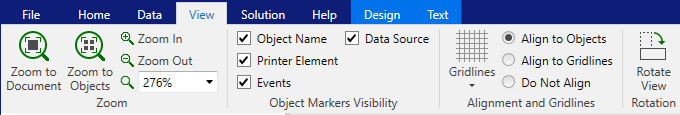

  • Affichage : Propose tous les outils de mise en page, les options de focalisation, et les marqueurs de visibilité des éléments.

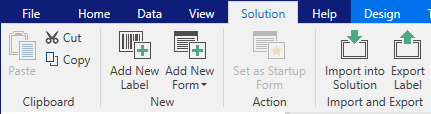

  • Solution : Permet d'ajouter de nouvelles étiquettes et de nouveau formulaires, lance les actions d'impression et permet d'importer et exporter les fichiers d'étiquettes.

  • Les Onglets contextuels apparaissent après un clic sur un objet. Ils permettent de définir des paramètres spécifiques aux objets. Le type d'onglet contextuel s'adapte à l'objet sélectionné.

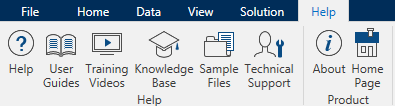

  • Aide: À côté de l'aide avec F1, cet onglet dispose de plusieurs ressources très utiles pour travailler plus facilement et plus efficacement avec Designer.

Ruban

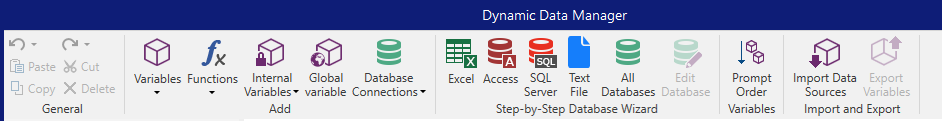

Le Ruban est un espace rectangulaire qui s'étale en haut de la fenêtre d'une application. Les commandes sont divisées en groupes de ruban. Le ruban change en fonction de l'onglet sélectionné et s'adapte aux outils utilisés grâce aux onglets contextuels.

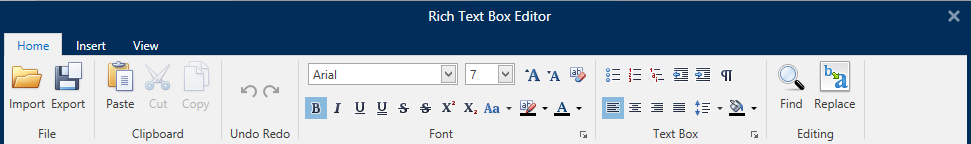

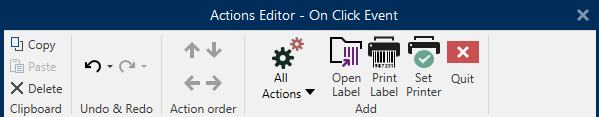

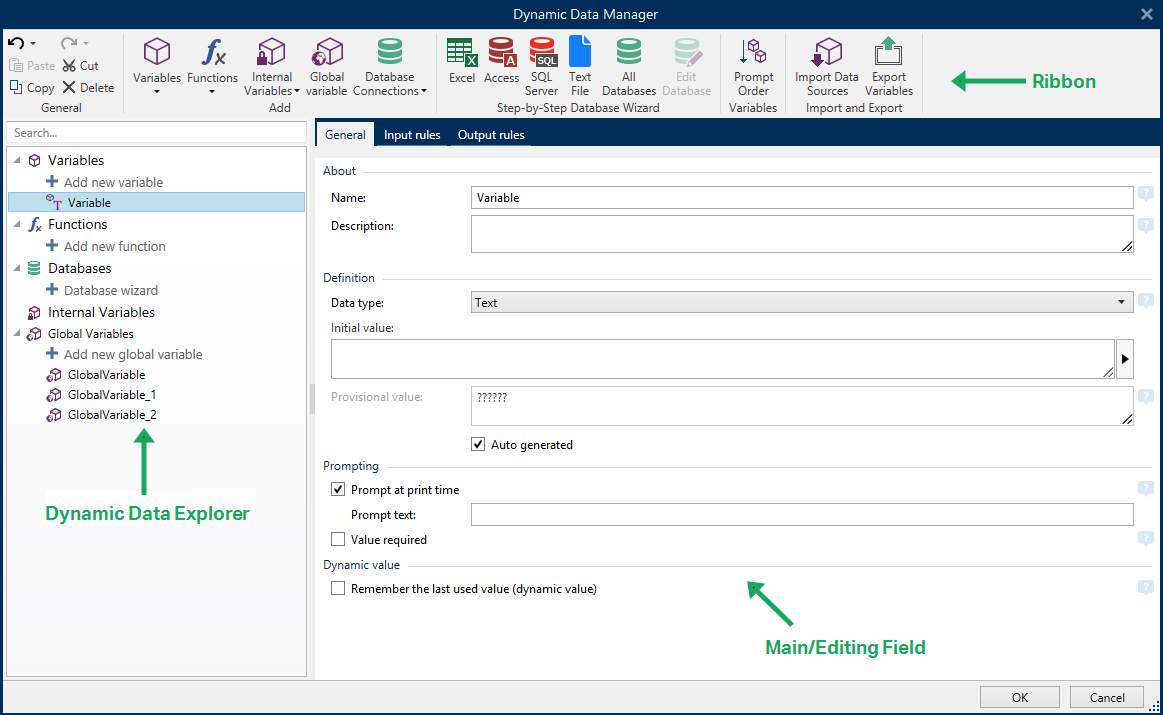

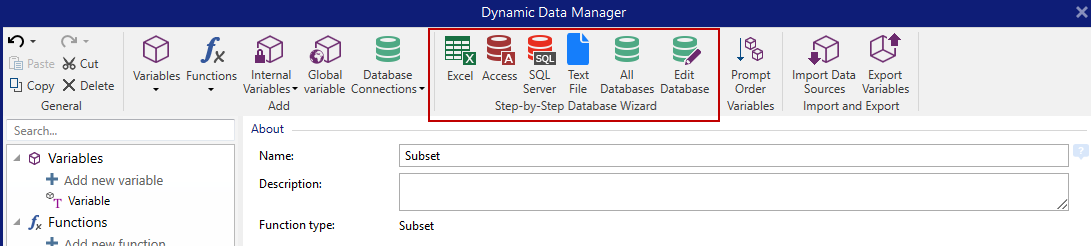

Les boîtes de dialogues Designer suivantes sont équipées du ruban dédié :


Onglet Fichier


L'onglet Fichier sert de panneau de gestion de documents. Voici les options possibles :

  • Le panneau Démarrer ouvre la page d'accueil de l'application Designer.

  • Nouveau : Crée une nouvelle étiquette autonome ou une nouvelle solution complète.

  • Ouvrir : Autorise l'ouverture des fichiers d'étiquette et de solution existants.

  • Importer permet d'importer des fichiers d'étiquette en provenance de logiciels autres que NiceLabel.

  • Enregistrer : enregistre l'étiquette ou la solution active.

  • Enregistrer sous : Permet d'enregistrer l'étiquette ou la solution active en donnant son nom et son emplacement.

  • Imprimer : ouvre le formulaire d'impression.

  • Stocker :  stocke l'étiquette en cours comme masque sur l'imprimante en vue d'une utilisation en mode Stocker/Rappeler.

  • Protection : Empêche de modifier l'étiquette ou la solution.

  • Fermer : Ferme le document Designer actif.

    Astuce

    Cette note s'applique si l'option Ouvrir ou créer les documents dans de nouvelles instances est activée.

    Si un document est fermé alors d'un quatre document est ouvert, son instance (fenêtre NiceLabel 10) se fermera aussi.

  • Options : ouvre la boite de dialogue pour configurer les programmes par défaut.

  • À propos : Fournit les informations sur la licence et la version du logiciel.

  • Quitter ferme l'application.

Démarrer

Le panneau Démarrer ouvre la page d'accueil de Designer. L'utiliser pour créer ou ouvrir des document, accéder aux derniers fichiers ouverts, prévisualiser les fichiers et se former sur Designer.

Nouveau

Nouvelle étiquette crée une nouvelle étiquette autonome. L'Assistant de paramétrage d'une nouvelle étiquette s'ouvre après avoir cliqué sur ce bouton.

Nouvelle Solution crée une solution complète comportant des (multiples) étiquettes et formulaires d'impression. L'éditeur de solution s'ouvre après avoir cliqué sur cette option.

Nouveau tiré des modèles de masques crée un document en utilisant l'un des modèles d'étiquettes normalisées.

Note

L'ajout de nouvelles étiquettes et formulaires est possible dans l'Explorateur de solution. Pour plus de détails, voir la section Explorateur de solution.

Astuce

Il y a deux manières d'ouvrir une nouvelle étiquette ou solution. Soit chaque document est ouvert dans une fenêtre distincte de Designer. Soit chaque document est ouvert dans l'instance déjà ouverte. Pour choisir la manière qui convient le mieux, aller dans Fichier > Options > Designer.

Astuce

Lors de la création d'une étiquette sur la base d'un modèle de masque, Designer crée un nouveau dossier dans le dossier Solutions. Le nouveau dossier créé porte le nom de l'exemple. Il se trouve dans: C:\Users\username\Documents\NiceLabel\Solutions\newly created folder

Ouvert

La boîte de dialogue Ouvrir permet d'ouvrir les fichiers d'étiquettes et de solutions existants.

Parcourir permet de sélectionner les fichiers d'étiquette ou de solution sur un lecteur local ou connecté en réseau.

Stockage de documents ouvre le stockage de document du NiceLabel Control Center connecté.

Le champ Fichiers récents liste les derniers fichiers modifiés. Cliquer sur l'un d'entre eux pour ouvrir le fichier.

Onglet Importer un fichier

Importer permet d'importer des fichiers d'étiquettes dans une solution. Ces importations concernent les fichiers aux formats suivants :

  • Fichier de solution (.nsln)

  • Fichier d'étiquette (.nlbl)

  • Fichier d'étiquette V6 (.lbl)

  • Fichier de formulaire (V6) (.xff)

Lorsque l'on clique sur la commande Importer, la boîte de dialogue Ouvrir s'ouvre. Sélectionner le fichier à importer. Le fichier importé devient visible dans le Gestionnaire de solution.

Note

Les fichiers d'étiquette .lbl et de formulaire .xff sont les anciens types de fichiers NiceLabel utilisés jusqu'à la version 6.

Enregistrer

Le panneau Enregistrer enregistre l'étiquette ou la solution active sous le même nom qu'à son ouverture.

Note

Quand le fichier a été ouvert pour la première fois, Enregistrer dirige directement vers Enregistrer sur l'onglet Fichier.

Enregistrer sous

Enregistrer sous : Permet d'enregistrer l'étiquette ou la solution active en donnant son nom et son emplacement.

Dossiers récents : Ce champ liste les dossiers récemment utilisés pour enregistrer les fichiers d'étiquette ou de solution.

Impression

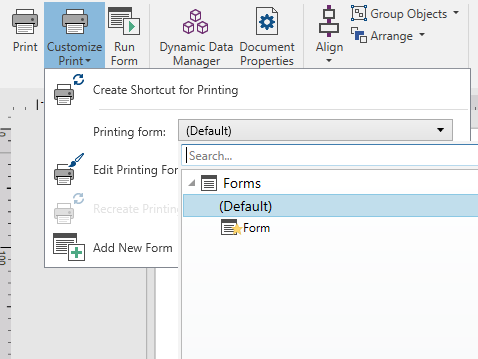

Imprimer: ouvre le panneau d'impression. Designer est équipé d'un formulaire d'impression par défaut puissant et totalement personnalisable.

Les options personnalisables pour l'impression sont décrites ici.

Utiliser le mode d'impression Stocker/Rappeler

Le mode d'impression Stocker/Rappeler optimise le processus d'impression. Il diminue le temps de réponse de l'imprimante en diminuant le nombre de données qui doivent lui être envoyées durant les tâches d'impression répétitives.

Note

L'option Stocker devient visible dans l'onglet Fichier de quand il est activé dans le panneau Imprimante des propriétés de l'étiquette et que l'imprimante sélectionnée permet de le faire.

Avec le mode d'impression Stocker/Rappeler activé, ne doit pas renvoyer les données d'étiquette complètes pour chaque impression. Les masques d'étiquettes sont stockés dans la mémoire de l'imprimante et envoie seulement les commandes de rappel pour compléter le contenu de l'étiquette au cours de l'impression. Typiquement, quelques octets de données sont envoyés à l'imprimante, comparé à plusieurs kilooctets dans le cas d'une impression normale.

L'action consiste en deux processus :

  • Stocker l'étiquette. Durant ce processus, crée une description du masque d'étiquette formaté dans le langage spécifique de commande de l'imprimante. Quand il a terminé, envoie le fichier de commande créé et le stocke dans la mémoire de l'imprimante.

  • Rappeler l'étiquette. Une étiquette stockée dans la mémoire de l'imprimante s'imprime immédiatement. Lors de l'utilisation du processus de Rappel, crée un autre fichier de commande pour dire à l'imprimante quelle étiquette elle doit imprimer de sa mémoire. La commande de rappel de l'étiquette occupe seulement quelques octets de données. La quantité de données dépend de la situation. Pour des étiquettes fixes sans contenus variables, le fichier de commande Rappel ne contient que la commande de rappel de l'étiquette. Pour les étiquettes contenant des champs variables, le fichier de commande inclut les valeurs de ces variables et la commande de rappel.

Note

Avant d'activer ce mode, s'assurer que le pilote d'imprimante approprié est sélectionné pour l'imprimante d'étiquettes. Toutes les imprimantes d'étiquettes n'ont pas la capacité de Stocker/Rappeler.

Pour activer le mode d'impression Stocker/Rappeler, procéder comme suit :

  1. Double-cliquer sur le plan de travail. La boîte de dialogue Propriétés de l'étiquette apparaît.

  2. Pour activer le mode, sélectionner Imprimer en mode Stocker/Rappeler sur l'onglet Imprimante. Cliquer sur OK.

  3. Définir le masque d'étiquette. Tous les objets de l'étiquette aux contenus variables doivent être formatés en tant qu'éléments internes de l'imprimante :

    • Le contenu de l'objet Texte ne doit utiliser que des polices internes de l'imprimante (pas Truetype !).

    • Utiliser les codes à barres imprimante pour les objets code à barres.

    • Si vous utilisez des objets variables avec des polices Truetype, des images de variables ou des champs de la base de données, les valeurs par défaut sont envoyées à l'imprimante lors du processus de stockage des étiquettes.

  4. Cliquer sur Fichier > Stocker. Vérifier que la Variante de stockage pointe sur le bon emplacement mémoire dans l'imprimante.

    Cliquer sur Fichier > Stocker. Vérifier que l'Emplacement dans la mémoire de l'imprimante pointe sur le bon emplacement mémoire dans l'imprimante.

  5. Insérer ou sélectionner les valeurs pour les objets variables qui ne sont pas formatés en objets internes de l'imprimante. Ces variables auront la même valeur pour chaque étiquette. Elles se comportent comme des objets fixes.

  6. Cliquer sur Stocker dans l'imprimante pour créer le fichier de commande avec la description du masque d'étiquette et l'envoyer à l'imprimante.

  7. Insérer les valeurs des variables saisies de l'étiquette. Ces variables sont liées aux objets internes de l'imprimante, sur l'étiquette. Pour cette raison, leur valeur peut changer au cours de chaque impression.

  8. Cliquer sur Imprimer pour envoyer les valeurs variables et la commande de rappel de l'étiquette à l'imprimante sélectionnée.

Protection

La Protection empêche de modifier l'étiquette ou la solution.

  • Empêcher la modification : verrouille l'étiquette ou la solution. Activer cette option empêche de modifier le fichier – Seuls copier et imprimer restent possibles.

  • Mot de passe requis pour déverrouiller le document : empêche la modification du fichier en le protégeant par un mot de passe. Cocher cette option pour définir le mot de passe. Le fichier devient modifiable seulement après la saisie du bon mot de passe.

Options (Configuration du programme)

Pour personnaliser la configuration générale de Designer, ouvrir la boîte de dialogue des Options qui se trouve dans l'onglet Fichier.


Les options de configuration de Designer sont regroupées sur les onglets suivants :

  • Dossiers: Vous permet de définir les emplacements par défaut de stockage des étiquettes, formulaires, bases de données et fichiers d'images.

  • Langue: Langue de l'interface utilisateur. Sélectionner la langue préférée dans la liste.

  • Variables globales: Emplacement de stockage des variables globales.

  • Imprimantes utilisées : affiche les imprimantes utilisées installées en local.

  • NiceLabel Control Center : permet d'activer et configurer le contrôle des événements et des travaux d'impression.

  • Automation permet de configurer les paramètres NiceLabel Automation.

  • Le menu Designer permet de configurer le comportement de NiceLabel 10 à l'ouverture.

Dossiers

En déplaçant ou en partageant les documents que vous créez dans Designer, les emplacements des documents et fichiers associés peuvent devenir inaccessibles. Pour éviter les références cassées, définir les emplacements de recherche par défaut qui indiquent à Designer de rechercher les documents et fichiers dans des emplacements alternatifs.

Utiliser l'onglet Dossiers pour définir les emplacements de recherche par défaut pour les documents et fichiers avec lesquels vous travaillez dans Designer. Ces dossiers servent d'emplacement de recherche par défaut si :

  • Designer ne trouve pas d'étiquettes aux emplacements spécifiés. Dans ce cas, Designer les recherche dans le dossier Étiquettes.

  • Designer ne trouve pas de solutions aux emplacements spécifiés. Dans ce cas, Designer les recherche dans le dossier Solutions (formulaires).

  • Designer ne trouve pas la base de données connectée à l'emplacement spécifié. Dans ce cas, Designer recherche la base de données dans le dossier Base de données.

  • Les chemins du fichier de l'objet Image dans les étiquettes ou les solutions sont incomplets ou manquants. Dans ce cas, Designer les recherche dans le dossier Image.

Exemple :

Un formulaire dans votre solution inclut un fichier Image nommé picture.png sans chemin spécifié. C'est pourquoi Designer ne localise pas l'image demandée.

Solution : Pour rechercher un fichier graphique appelé picture.png, Designer aller à C:\Users\user\Documents\NiceLabel\Graphics. Il s'agit de l'emplacement défini dans l'onglet Dossiers.

Note

Vérifier que le compte utilisateur qui utilise Designer dispose bien des droits en écriture/lecture.

Astuce

Les détails concernant l'algorithme de vérification utilisé pour localiser les fichiers d'étiquette ou de solution sont décrits en détail ici.

Note

En ouvrant et en enregistrant vos documents, Designer mémorise le dernier emplacement utilisé. La prochaine fois que vous ouvrez ou enregistrez vos documents, Designer se rend au dernier emplacement utilisé.

Langue

L'onglet Langue permet de choisir la langue de l'interface de Designer. Sélectionner la langue désirée et cliquer sur OK.

Note

Il faut redémarrer l'ordinateur pour que l'interface apparaisse dans la langue choisie. Vérifier que le travail est enregistré avant de fermer le programme.

Variables globales

L'onglet Variables globales permet de définir l'emplacement comportant les Variables globales à utiliser.

  • Utiliser les Variables globales stockées sur le serveur (NiceLabel Control Center) :  Définit l'emplacement de stockage des variables globales sur le NiceLabel Control Center.

Note

Sélectionner le NiceLabel Control Center avant de choisir cette option.

Note

Cette option devient disponible lorsque l'on utilise une licence du logiciel de gestion de l'étiquetage NiceLabel LMS.

  • Utiliser les variables globales stockées dans un fichier (local ou partagé) : Définit l'emplacement de stockage des variables globales dans un dossier en local ou partagé. Saisir le chemin exact ou cliquer sur Ouvrir pour localiser le fichier.

Par défaut, les variables globales sont enregistrées dans le fichier Globals.tdb sur: C:\ProgramData\NiceLabel\Global Variables\ .

Astuce

Ces deux options sont très utiles lorsqu'une solution est destinée à plusieurs clients ayant chacun leur variables globales.

Imprimantes sous licence

L'onglet Imprimantes sous licence affiche les imprimantes installées en local utilisées par NiceLabel 10.

Note

Le journal de l'Usage d'imprimante est disponible avec une licence multisite. Plus de détails sur les licences dans la section Mode de licence des imprimantes.

Le groupe Information sur l'usage d'imprimante affiche la quantité de ports d'imprimante utilisés pour imprimer sur plusieurs imprimantes.

  • Nombre d'imprimantes autorisé par licence : Nombre d'imprimantes utilisables avec la licence Designer en cours.

  • Nombre d'imprimantes utilisées au cours des 7 derniers jours : Nombre d'imprimantes utilisées par Designer au cours des 7 derniers jours.

Note

Quand le nombre d'imprimantes utilisées dépasse la quantité autorisée, NiceLabel 10 active une période de grâce. Le logiciel accorde à l'utilisateur une extension de 30 jours durant laquelle le nombre d'imprimante est doublé. Si le double est aussi dépassé, l'impression se désactive immédiatement sur les imprimantes additionnelles.

Les status d'impression sont visibles en plusieurs colonnes:

  • Imprimante : Nom ou modèle de l'imprimante sélectionnée pour l'impression.

Note

Quand l'imprimante est partagée, seul le modèle s'affiche.

  • Emplacement : Nom de l'ordinateur qui a émis le travail d'impression.

  • Port : Port utilisé par l'imprimante.

  • Dernière utilisation : Temps écoulé depuis le dernier travail d'impression.

  • Conservée : Evite que l'imprimante soit supprimée après une veille de plus de 7 jours.

Note

Quand une imprimante est inutilisée pendant plus de 7 jours, elle est supprimée automatiquement à moins que l'option Réservée soit cochée.

Le groupe Permissions permet de verrouiller l'utilisation de l'imprimante sur un poste de travail.

Note

Avant d'activer cette option, vérifier qu'il y a au moins une imprimante réservée. S'il n'y en a aucune, une erreur sera reportée lors de l'édition d'une étiquette. L'impression est désactivée aussi.

  • Ce poste de travail peut seulement utiliser les imprimantes réservées : Quand cette option est activée, seule les imprimantes réservées sont autorisées pour éditer et imprimer les étiquettes dans NiceLabel 10.

    Astuce

    Utiliser cette option pour éviter de dépasser le nombre d'imprimantes autorisé par la licence en imprimant sur des imprimantes indésirables ou des applications d'impression dans un fichier. Réserver les imprimantes d'étiquetage thermiques ou laser dédiées et limiter l'impression à ces seules imprimantes pour garantir la continuité de l'impression d'étiquettes avec une licence multi-utilisateur.

    Cette option peut également être activée en utilisant le fichier product.config:

    1. Rechercher le dossier système.

      Exemple :

      %PROGRAMDATA%\NiceLabel\NiceLabel 10

    2. Faire une copie de sauvegarde du fichier product.config.

    3. Ouvrir product.config dans un éditeur de texte. Le fichier a une structure XML.

    4. Ajoutez les lignes suivantes :

      <Configuration>
        <Activation>
          <ReservePrinters>Example Printer</ReservePrinters>
        </Activation>
        <Common>
          <General>
            <ShowOnlyReservedPrinters>True</ShowOnlyReservedPrinters>
          </General>
        </Common>
      </Configuration>
    5. Enregistrer le fichier. L’exemple d’imprimante est réservé.

NiceLabel Control Center

L'onglet Control Center permet d'activer et configurer le contrôle des événements et des travaux d'impression. L'utilisation de NiceLabel Control Center active les rapports centralisés des événements et des travaux d'impressions, et le stockage centralisé des variables globales.

Cet onglet n'est disponible qu'après activation de la licence LMS.

Adresse

Le groupe Adresse permet de définir le serveur NiceLabel Control Center à utiliser.

  • Adresse du serveur de Control Center : URL du serveur NiceLabel Control Center connecté. Le sélectionner dans la liste déroulante automatique des serveurs trouvés sur le réseau ou saisir à la main l'adresse d'un serveur.

Note

Les clés des licences du serveur NiceLabel Control Center et des postes de travail doivent correspondre pour permettre la connexion.

Note

Si votre NiceLabel Control Center connecté utilise l'authentification de l'application, chaque démarrage de NiceLabel 10 vous demande de saisir votre nom d'utilisateur et votre mot de passe. Plus d'informations sur les types d'authentification et les droits d'utilisateur dans le Guide utilisateur de NiceLabel Control Center , section Authentification.

Contrôle des événements

La surveillance d'événements du NiceLabel Control Center permet la gestion centralisée des activités des postes de travail d'impression. Les activités telles que l'impression d'étiquettes, les erreurs, les alertes, le déclenchement d'applications tierces, etc. sont rapportées et enregistrées dans le journal de NiceLabel Control Center.

Le groupe Gestion des événements définit les types d'événements à inscrire dans le journal NiceLabel Control Center :

  • Impressions : enregistre les événements liés à l'impression à partir des postes de travail.

  • Survenance d'erreur : Enregistre toutes les erreurs rapportées.

Note

Par défaut, toutes les impressions et les erreurs sont inscrites dans le journal de NiceLabel Control Center.

  • Activité du déclencheur : Enregistre tous les déclencheurs activés.

  • Modification de l'état du déclencheur : Enregistre les changements d'état du déclencheur dus à des déclencheurs précédents.

Contrôle des impressions

Le groupe Contrôle des impressions permet d'inscrire dans le journal toutes les impressions terminées ou en cours dans NiceLabel Control Center.

  • Enregistrer le journal d'impression sur le serveur : Active le journal des travaux d'impression.

  • Contrôle détaillé de l'impression : Active le contrôle des états renvoyés par l'imprimante connectée.

Note

Pour que cette option soit disponible, il faut que:

  • L'imprimante soit bidirectionnelle.

  • Que le pilote d'imprimante utilisé soit un pilote NiceLabel.

Automation

L'onglet Automation permet de configurer NiceLabel Automation les paramètres.

Note

Cet onglet est visible avec les licences NiceLabel PowerForms Desktop et LMS.

Le groupe Communication du service permet de définir les paramètres de communication.

  • Port de communication du service : Numéro du port utilisé par Automation service pour communiquer.

Le groupe Journal configure la manière de présenter les messages listés ci-dessous reportés par le Automation Manager.

Note

Par défaut, la durée de rétention des données est de 7 jours. Pour réduire la taille de la base de données du journal sur les systèmes chargés, il suffit de diminuer la période de rétention.

  • Effacer les entrées du journal tous les jours à : sélectionne l'heure à laquelle chaque jour les données du journal sont effacées.

  • Effacer les entrées du journal lorsqu'elles ont plus de (jours) : Définit la durée de conservation du journal en jours.

  • Messages du journal : Sélectionne le type de messages mis dans le journal.

    • Tous les messages : Enregistre tous les types de messages dans le journal.

    • Erreurs et avertissements : Enregistre les erreurs et les avertissements dans le journal.

    • Erreurs : Enregistre les erreurs dans le journal.

    • Aucun journal : Aucun message n'est enregistré dans le journal.

Le groupe Performances permet d'améliorer la sortie de la première étiquette et les performances générales de Automation service.

  • Mettre en cache les fichiers distants. Pour améliorer le temps de sortie de la première étiquette et les performances générales, NiceLabel 10 permet la mise en cache de fichiers. Lors du chargement des étiquettes, images et données de bases de données provenant d'un réseau en partage, tous les fichiers requis doivent être récupérés avant que l'impression puisse commencer.

    Astuce

    Si les fichiers sont mis en cache localement, l'effet de lenteur du réseau est éliminé, car ils sont tous chargés depuis le disque local.

    Automation service utilise le dossier local suivant comme cache pour les fichiers distants: %PROGRAMDATA%\NiceLabel\\FileCache.

    • Mettre à jour les fichiers en cache : Définit l'intervalle de temps en minutes durant lequel le cache sera synchronisé avec les fichiers dans leur dossier d'origine. C'est l'intervalle de temps durant lequel le système est autorisé à utiliser une version qui n'est pas forcément la dernière.

    • Effacer les fichiers en cache lorsqu'ils ont plus de (jours) : Définit l'intervalle de temps au bout duquel tous les fichiers sont effacés du cache.

    Note

    On peut mettre en cache des fichiers d'étiquettes ou d'images. Après avoir activé la mise en cache des fichiers, redémarrer Automation service pour que la modification prenne effet.

Designer

Le menu Designer permet de configurer le comportement de Designer à l'ouverture.

Le groupe Mode d'ouverture définit comment votre Designer ouvre de nouveaux documents.

  • Afficher chaque document dans propre fenêtre : Si cette option est activée, les documents additionnels ouverts apparaissent dans différentes fenêtres de Designer. Ceci est valable tant pour les documents nouveaux que pour les documents existants.

    Si vous décidez de désactiver cette option, les documents additionnels ouverts apparaîtront dans l'instance actuellement active de Designer.

    À Propos

    La page de la boîte de dialogue À propos fournit des renseignements sur la licence du produit NiceLabel, permet d'acheter la licence (quand le produit est en mode essai) et de l'activer. Elle donne aussi des détails sur le logiciel, vous permet de vous connecter à votre compte NiceLabel Cloud et de changer de niveau de produit Designer.

    • Le niveau du produit vous indique quel niveau de produit vous exécutez actuellement.

    • Changer le niveau du produit : Ouvre la boîte de dialogue pour sélectionner le niveau de produit. En mode Test, il est possible de choisir et évaluer tous les niveaux de produits. Quand la licence est activée, il est possible de changer le niveau de produit mais seulement sur les niveaux inférieurs.

    • Durée du mode test : Informations sur le nombre de jours restants pour évaluer le produit.

    • Acheter la licence : Bouton d'accès direct au site de vente en ligne de NiceLabel.

    • Activer la licence : Ce bouton ouvre la boîte de dialogue d'activation de la licence Designer. Consulter le guide d'installation de NiceLabel 10 pour plus de détails sur le processus d'activation de la licence. Après activation de la licence, ce bouton est renommé en Désactiver la licence. Après avoir cliqué dessus et confirmé la désactivation, le produit Designer n'est plus activé.

      Note

      Ces segments ne sont plus visibles après achat et activation de la licence.

      Note

      Le changement du niveau de produit s'applique après avoir redémarré Designer.

      Note

      Quand NiceLabel 10 a été installé avec un niveau de produit prédéfini (ex. : le niveau a été défini par la clé de licence), la sélection du niveau de produit n'est pas requise au premier démarrage.

    • Type de licence : Le type de licence que vous utilisez pour exécuter NiceLabel 10. Si vous avez activé Designer en vous connectant à NiceLabel Cloud, vous voyez ici Édition sur votre Cloud.

    • Mettre à jour la licence : Ouvre la boîte de dialogue de mise à jour du niveau de produit. Consulter le guide d'installation de NiceLabel 10 pour plus de détails sur le processus de mise à jour de la licence.

      Note

      NiceLabel 10 met automatiquement à jour la licence si elle est disponible sur votre réseau.

    • Limite d'imprimantes : Nombre maximum d'imprimantes que vous pouvez utiliser avec votre licence NiceLabel.

    • Compte : Si vous vous êtes connecté à NiceLabel Cloud, Designer affiche le nom de votre compte Cloud.

    • Utilisateur : Si vous vous êtes connecté à NiceLabel Cloud, Designer affiche votre nom d'utilisateur NiceLabel Cloud.

    Informations sur le logiciel contient des informations concernant la copie de NiceLabel 10 installée – licence, clé, version installée. Quand une nouvelle version de est disponible, une notification apparaît sur la page automatiquement. Cliquer sur le lien pour télécharger et installer la dernière version.

    Travailler hors ligne (sans connexion à NiceLabel Cloud)

    Info Niveau De Produit

    Cette section est applicable si votre NiceLabel 10 est connecté à NiceLabel Cloud

    Si votre Designer est connecté à NiceLabel Cloud et que vous perdez la connexion à Internet, vous devez rétablir la connexion dans les cinq jours. Si vous ne vous reconnectez pas à NiceLabel Cloud, Designer se ferme automatiquement.

    Après avoir perdu la connexion à Internet, et si votre ordinateur reste hors ligne, un avertissement apparaît sous cinq jours. Designer se ferme cinq minutes après que vous ayez vu cet avertissement.

    Après avoir rétabli la connexion Internet, ouvrez Designer et connectez-vous à NiceLabel Cloud. Votre copie de Designer sera à nouveau active.

    Avertissement

    Enregistrez votre travail sur un emplacement hors ligne (votre ordinateur) pour ne pas perdre vos modifications.

    Onglet Accueil


    L'onglet Accueil donne accès aux commandes et aux paramètres les plus fréquemment utilisés dans les groupes suivants du ruban :

    • Le groupe Presse-papiers enregistre temporairement les éléments, objets et groupes d'objets sélectionnés.

    • Police : Ce groupe définit les propriétés de la police.

    • Le groupe Action contient le bouton Imprimer qui lance la procédure d'impression ou lance un formulaire.

    • Le groupe de gestion : donne un accès direct aux boîtes de dialogue des propriétés du Gestionnaire de données dynamiques et des propriétés du document – actif, étiquette ou formulaire .

    • Le groupe d'options Aligner définit le positionnement relatif horizontal et vertical du contenu des objets.

    • Le groupe Objet permet d'aligner, grouper ou organiser les objets de l'étiquette.

    Presse-papiers
    Police

    Police  Ce groupe définit les propriétés de la police:

    • Le bouton Afficher /masquer les polices imprimante affiche ou cache les polices imprimantes dans la liste des polices. Dans ce cas les polices graphiques sont cachées. En appuyant de nouveau sur ce bouton, toutes les polices redeviennent visibles dans la liste.

    • Police de caractère : définit la famille de police à utiliser dans l'objet sélectionné.

    • Taille : définit la taille du texte d'un objet. Choisir la taille désirée dans le menu déroulant ou la saisir à la main.

    • Style de la Police : définit les caractéristiques du style de texte pour un objet texte : gras ou italique par exemple.

    • Alignement: définit la position horizontale du texte dans un objet: A Gauche, Centré ou A droite.

    • Justifier : aligne un paragraphe le long des marges de droite et de gauche d'un objet.

    Astuce

    Lors des modifications de polices pendant la création, Designer mémorise la dernière police utilisée et sa taille.

    Action

    Le groupe Action crée un raccourci pour imprimer ou lance l'impression, personnalise l'impression ou lance un formulaire.

    Le bouton Imprimer ouvre le Designer Panneau d'impression tel qu'il est défini dans le Formulaire d'impression par défaut.

    Personnaliser l'impression ouvre plusieurs options pour adapter l'impression.

    • Créer un raccourci pour l'impression permet de créer sur l'étiquette un bouton Imprimer. La création du raccourci exige que l'étiquette et le formulaire soient d'abord enregistrés.

    Note

    À sa création, ce raccourci s'appelle Imprimer [label name]. En double-cliquant dessus, le formulaire s'exécute instantanément.

    Note

    La sélection du formulaire par défaut est disponible dans l'édition de la solution.

    • Modifier le formulaire d'impression permet d'ajouter, supprimer ou réorganiser les objets du formulaire d'impression. En savoir plus sur la personnalisation d'un formulaire d'impression ici.

    Note

    Si le formulaire d'impression n'est pas encore sélectionné, l'option Modifier le formulaire d'impression ajoute un nouveau formulaire et le paramètre comme formulaire d'impression par défaut. Si un formulaire existant est déjà sélectionné, l'option l'ouvre pour modification.

    • Recréer le formulaire d'impression restaure le formulaire d'impression à sa présentation par défaut et rétablit les contenus dynamiques.

    • Ajouter un nouveau formulaire ajoute un nouveau formulaire à la solution. Soit c'est un formulaire vierge, soit un formulaire créé comme formulaire d'impression. Utiliser le Nom du formulaire pour nommer le nouveau formulaire et le rendre facilement reconnaissable au milieu des documents de la solution.

    Le bouton Exécuter le formulaire lance le formulaire actif.

    Note

    Si une étiquette utilise un formulaire d'impression personnalisé, ce formulaire reste ouvert en onglet. Il est impossible de fermer l'onglet.

    Gestion

    Le groupe ruban de gestion donne accès à :

    Aligner

    Le groupe d'options Aligner définit le positionnement relatif horizontal et vertical du contenu des objets :

    • Aligner les objets à gauche : Aligne les objets sur la bordure de gauche du premier objet sélectionné ou sur l'objet le plus à gauche.

    • Aligner les objets au centre : Aligne les objets sur le centre horizontal du premier objet sélectionné ou sur le centre horizontal de l'objet le plus grand.

    • Aligner les objets à droite : Aligne les objets sur la bordure de droite du premier objet sélectionné ou sur l'objet le plus à droite.

    • Répartir horizontalement : répartit les objets séparés par un espace horizontal identique.

    • Aligner les objets en haut : Aligne les objets sur la bordure supérieure du premier objet sélectionné ou sur l'objet le plus haut.

    • Aligner les objets au milieu : Aligne les objets avec le centre vertical du premier objet sélectionné ou sur le centre vertical de l'objet le plus grand.

    • Aligner les objets en bas : Aligne les objets sur la bordure inférieure du premier objet sélectionné ou sur l'objet le plus bas.

    • Répartir verticalement : Répartit les objets séparés par un espace vertical identique.

    Objets

    Le groupe Objets vous aide à travailler avec plusieurs objets.

    • Grouper les objets : Réunit les objets sélectionnés pour qu'ils se comportent comme un seul objet.

    • Dégrouper les objets sépare les objets groupés.

    Organiser place les objets les uns devant ou derrière les autres.

    • Reculer d'un cran recule l'élément d'un cran.

    • Mettre en arrière-plan envoie l'élément derrière tous les autres éléments de l'étiquette.

    • Avancer d'un cran avance l'élément d'un cran.

    • Placer sur le dessus avance l'élément devant tous les autres éléments de l'étiquette.

    Supprimer vous permet de supprimer l'élément individuel ou les objets de groupe sélectionné(s) de votre masque d'étiquette.

    Onglet Données

    L'onglet Données affiche le ruban de Designer comportant les groupes qui permettent de connecter instantanément un objet avec des sources de données ou de définir les connexions de manière plus détaillée.

    Assistant Base de données

    L'Assistant Base de données guide l'utilisateur pour configurer la connexion à une base de données et sélectionner les tables et les champs à utiliser.


    Modifier la base de données permet d'éditer toutes les bases de données existantes connectées en utilisant l'assistant.

    De plus l'assistant permet de trier, filtrer les enregistrement et de définir le nombre de copies à imprimer par enregistrement de la base de données.

    Gestion des sources de données

    Le groupe ruban de gestion des sources de données donne accès :

    Gestionnaire de données dynamiques

    Le Gestionnaire de données dynamiques est une boîte de dialogue qui permet de gérer les sources de données dynamiques des objets d'une étiquette ou d'un formulaire.

    Les objets d'une étiquette ou d'un formulaire peuvent être connectés à de multiples variables, fonctions et bases de données.

    Pour ouvrir la boîte de dialogue, cliquer sur le bouton Gestionnaire de données dynamiques dans le ruban Designer.


    Pour en savoir plus sur les sources de données, lire les sections suivantes :

    Boite de dialogue Ordre de saisie des variables

    La boite de dialogue Ordre de saisie des variables permet de définir l'ordre dans lequel les variables sont saisies au moment de l'impression.

    La boite de dialogue affiche la totalité des variables déjà définies.

    Pour changer l'ordre de saisie, sélectionner une variable dans la liste et changer sa position en utilisant le glisser- déposer ou les boutons Déplacer vers le haut et déplacer vers le bas. Répéter pour chaque variable, dont la position de saisie doit changer.

    Onglet Affichage


    L'Onglet Affichage permet de contrôler la focalisation sur le document, la visibilité des marqueurs, les aides visuelles et la rotation du plan de travail. L'onglet donne accès aux groupes de ruban suivants:

    • Zoom: définit le niveau de zoom sur le plan de travail et le comportement du zoom sur la fenêtre de Designer.

    • Visibilité des marqueurs de l'objet: définit les paramètres de visibilité des propriétés d'objet.

    • Alignement et quadrillage: définit le positionnement des objets et les propriétés du quadrillage du plan de travail.

    • Rotation tourne le plan de travail dans le sens des aiguilles d'une montre de 90 degrés par clic.

    Zoom

    Le groupe Zoom : définit le niveau de zoom sur le plan de travail.

    • Zoom sur le document : affiche l'étiquette entière dans la fenêtre de Designer.

    • Zoom sur les objets : : affiche tous les objets dans la fenêtre de Designer. .

    • Zoom avant : agrandit le plan de travail en fonction du niveau de zoom défini.

    • Zoom arrière : diminue le plan de travail en fonction du niveau de zoom défini.

    • Menu déroulant de pourcentage de zoom : vous permet de saisir ou de sélectionner le pourcentage de zoom exact pour votre document actuel.

    Visibilité des marqueurs d'objet
    Alignement et quadrillage

    Le groupe Alignement et quadrillage définit le positionnement des objets et les propriétés du quadrillage du plan de travail.

    • Afficher le quadrillage rend visibles les points du quadrillage sur le plan de travail.

    • Taille de la grille en X définit la distance entre les points de la grille à l'horizontale.

    • Taille de la grille en Y définit la distance entre les points de la grille à la verticale.

    • Décalage de grille en X définit le décalage horizontal de la grille par rapport au centre du plan de travail.

    • Décalage de grille en Y définit le décalage vertical de la grille par rapport au centre du plan de travail.

    • Aligner sur les objets : aligne un objet avec un autre sur le plan de travail. Lorsqu'un objet est aligné, une ligne marquant l'alignement de l'objet apparaît.

    • Aligner sur la grille aligne les objets sélectionnés sur le quadrillage.

    • Note

      Certains modèles d'imprimante à jet d'encre continu (CIJ) impriment uniquement sur des emplacements prédéfinis de l'étiquette. Quand une imprimante de ce type est sélectionnée, les paramètres de la grille sont définis par le pilote de l'imprimante et grisés pour cette étiquette. L'option Aligner sur la grille est automatiquement activée.

    • Ne pas aligner rend la position de l'objet indépendante du quadrillage et de la position des autres objets.

    Rotation

    Le bouton Rotation fait tourner le plan de travail dans le sens des aiguilles d'une montre. Les règles horizontales et verticales s'adaptent à la position en cours du plan de travail.

    Astuce

    Le type de rotation est défini par le pilote d'imprimante. Certains pilotes permettent de tourner à 360 degrés (90 degrés par clic), d'autres permettent seulement 90 degrés dans le sens des aiguilles d'une montre (portrait/paysage).

    Onglet Solution


    L'ongletSolution permet un accès rapide et facile aux commandes relatives à la totalité de la solution d'impression. L'onglet donne accès aux groupes de ruban suivants:

    • Presse-papiers: stocke les objets ou groupes d'objets sélectionnés.

    • Nouveau: permet d'ajouter des étiquettes ou formulaires additionnels à la solution.

    • Action: lance la procédure d'impression ou exécute un formulaire.

    • Le groupe Importer et Exporter permet l'importation, la publication et l'exportation des fichiers de solution.

    Presse-papiers

    Le groupe Presse-papiers enregistre temporairement les éléments, objets et groupes d'objets sélectionnés. Utiliser les objets sélectionnés et stockés pour les transférer d'une étiquette ou d'une solution à une autre.

    Astuce

    Il est possible de copier et coller des contenus textuels (texte brut, RTF) ou graphiques (bitmaps) entre de multiples applications.

    • Coller: Colle un document (étiquette ou formulaire) dans la solution.

    • Couper: retire l'élément sélectionné du plan de travail et l'ajoute au presse-papier pour qu'il soit copié ailleurs.

    • Copier: copie la sélection dans le presse-papier.

    • Supprimer: Supprime l'objet sélectionné de la solution.

    Nouveau

    Nouveau: permet d'ajouter des étiquettes ou formulaires additionnels à la solution. Les étiquettes et formulaire qui font partie de la solution sont listés dans l'Explorateur de Solution.

    • Nouvelle étiquette: ajoute une nouvelle étiquette à la solution active. Après un clic sur le bouton Nouvelle étiquette, l'Assistant Paramètre d'étiquette apparaît.

    • Nouveau Formulaire: ajoute une nouveau formulaire à la solution active. Après un clic sur le bouton Nouveau Formulaire un plan de travail vierge apparaît. Le formulaire est prêt à être édité.

    Action

    Déterminer un formulaire de démarrage définit le formulaire en cours comme formulaire par défaut de Designer. Lors de la réouverture de votre solution, le formulaire de démarrage est ouvert et prêt pour être exécuté ou modifié.

    Importer et Exporter

    Le groupe Importer et Exporter permet l'importation, la publication et l'exportation des fichiers de solution.

    Importer dans la solution permet d'importer les documents dans la solution. Ces importations concernent les fichiers aux formats suivants :

    • Fichier de solution (.nsln)

    • Fichier d'étiquette (.nlbl)

    • Fichier d'étiquette V6 (.lbl)

    • Fichier de formulaire (V6) (.xff)

    Lorsque l'on clique sur la commande Importer, la boîte de dialogue Ouvrir s'ouvre. Sélectionner le fichier à importer. Le fichier importé devient visible dans le Gestionnaire de solution.

    Note

    Les fichiers d'étiquette .lbl et de formulaire .xff sont les anciens types de fichiers utilisés jusqu'à la version 6.

    Exporter l'étiquette enregistre l'étiquette sur le lecteur et la rend utilisable pour une autre solution. Après un clic sur Exporter l'étiquette, la boîte de dialogue Exporter l'étiquette s'ouvre. Sélectionner un emplacement pour y enregistrer l'étiquette.

    Onglets contextuels

    L'onglet contextuel est un onglet caché qui s'affiche quand un objet spécifique de l'étiquette ou du formulaire est sélectionné sur le plan de travail. Les onglets contextuels apparaissent sur le côté droit des onglets standards de Designer . La sélection d'onglets affichés dépend de l'objet en cours d'édition.

    • Les onglets contextuels spécifiques à l'étiquette sont décrits ici.

    • Les onglets contextuels spécifiques aux formulaires sont décrits ici.

    Onglets contextuels spécifiques à l'étiquette

    Lors de l'édition des nombreux objets de l'étiquette, les onglets contextuels suivants apparaissent selon l'objet sélectionné :

    Onglet contextuel Création

    L'onglet Design sert d'onglet contextuel pour définir la mise en page et le positionnement de l'objet sélectionné.


    Sur l'onglet Création, les groupes de paramètres suivants sont disponibles:

    • Général permet de dire si l'objet est visible et imprimable sur l'étiquette.

    • Positionnement définit la position de l'objet sur le plan de travail.

    • Organiser positionne les objets par rapport aux objets voisins sur une étiquette.

    Général

    Général Permet de dire si l'objet est visible et imprimable sur l'étiquette.

    • Non imprimable : Empêche d'imprimer l'objet sur l'étiquette. L'objet reste cependant visible sur l'aperçu de l'étiquette.

    • Si la case à cocher Visible est vierge, l'objet n'apparaît ni à la prévisualisation, ni à l'impression. L'objet est traité comme s'il n'existait pas.

    • Les Paramètres de visibilité définissent si l'objet sélectionné doit apparaître ou non sur l'étiquette.

      • Conditions : Déterminer une condition permet d'activer l'objet et/ou de le rendre visible si le résultat qu'elle donne est « True » (vrai).

    • Optimisation de l'impression : Permet d'activer l'utilisation des éléments de l'imprimante (valable pour les objets rectangle, code à barres, ligne, ellipse et inversé).

      • Utiliser les éléments imprimante si possible accélère l'impression.

        Si le modèle d'imprimante le permet, une partie du traitement des éléments de l'étiquette est gérée directement par l'imprimante : polices internes, formes, codes à barres, etc.

      • Toujours imprimer en mode graphique Cette option envoie et imprime les objets en fichiers graphiques.

    • Nom : Permet de nommer l'objet et de le décrire.

    Positionnement

    Le groupe Positionnement définit l'emplacement de l'objet et sa taille sur une étiquette.

    Le bouton Position permet de définir :

    • Les coordonnées X et Y définissent la position exacte sur le plan de travail.

    • Largeur et Hauteur : dimensions de l'objet.

    • Conserver les proportions permet d'être sûr que les deux dimensions de l'objet changent proportionnellement.

    • L'angle de rotation fait tourner l'objet dans le sens des aiguilles d'une montre.

    Le bouton Point d'ancrage définit le point sur lequel l'objet est épinglé sur le plan de travail. Les objets de taille variable augmentent ou diminuent de taille dans le sens opposé au point d'ancrage choisi .

    Conserver les proportions permet d'adapter proportionnellement la taille de l'objet.

    Verrouiller empêche l'objet de bouger pendant le processus de création.

    Organiser

    Grouper les objets : Place les objets sélectionnés dans un groupe.

    • Grouper les objets : Réunit les objets sélectionnés pour qu'ils se comportent comme un seul objet.

    • Dégrouper les objets sépare les objets groupés.

    Organiser : Définit comment les objets sont positionnés dans un groupe.

    • Avancer d'un cran : déplace l'objet sélectionné d'un calque.

    • Mettre au premier plan : Déplace l'objet sélectionné sur le dessus de la pile d'objet.

    • Reculer d'un cran : Déplace l'objet sélectionné d'un calque.

    • Mettre en arrière-plan : Déplace l'objet sélectionné au-dessous de la pile d'objets.

    Onglet contextuel Code à barres

    L'onglet Code à barres sert d'onglet contextuel pour définir le type, la présentation et la position de l'objet Code à barres.


    Sur l'onglet Code à barres, les groupes de paramètres suivants sont disponibles:

    • Code à barres: définit le type de symbole de code à barres et ses dimensions.

    • Paramètres: définit les détails du code à barres.

    • Organiser positionne les objets par rapport aux objets voisins sur une étiquette.

    Onglet code à barres

    Le groupe Code à barres vous permet de choisir le type de code à barres et les dimensions du symbole de votre code à barres.

    Note

    Les paramètres du groupe Codes à barres dépendent du type de code à barres choisi.

    • Type de code à barres : Définit le type de code à barres à utiliser sur l'étiquette.

    Astuce

    Par défaut, c'est un code à barres de type Code128 qui est sélectionné. Pour en savoir plus sur les types de codes à barres, consulter la section Types de codes à barres et paramètres disponibles.

    • Type de DataBar : Quand l'un des types de codes DataBar est sélectionné, Type de DataBar permet de préciser le sous-type spécifique utilisé.

    • Dimension en X : Largeur de la barre la plus étroite du code à barres dans l'Unité de mesure choisie.

    • Hauteur : Dimension verticale de votre code à barres dans l'Unité de mesure sélectionnée.

    • Rapport définit le rapport entre les largeurs plus ou moins étroites de la barre du code à barres.

      Chaque type de code à barres a une gamme de rapports limitée par la réglementation. Designer vous permet seulement d'utiliser des rapports valides. Par défaut, le rapport est défini sur 3. Ce qui signifie que la barre est trois fois plus large qu'une barre étroite.

      Note

      Les rapports disponibles dépendent de la dimension X sélectionnée. Si vous modifiez la dimension X, la sélection des rapports disponibles en est également affectée.

    • Hauteur de ligne définit la hauteur d'une ligne de données dans un code à barres 2D. La hauteur de ligne est donnée comme étant un multiple de la dimension X.

    Paramètres

    Le groupe Paramètres permet de configurer les détails du code à barres.

    Le bouton Texte lisible définit la présentation d'un contenu lisible par l'homme.

    • Pas de lisibilité : Le code à barres apparaît sans le texte lisible.

    • Au-dessus du code à barres : Place le texte lisible au-dessus du code à barres.

    • En dessous du code à barres : Place le texte lisible en dessous du code à barres.

    Le groupe Style permet de personnaliser le texte lisible.

    • Police personnalisée : Active le choix de la police et de sa taille. Les polices internes de l'imprimante ne sont pas utilisables en tant que police de texte lisible personnalisé.

    • Ajustage automatique : Si cette fonctionnalité est activée, le texte lisible s'agrandit ou rétrécit en fonction des modifications de la taille du code à barres. Pour fixer une taille personnalisée pour le texte lisible, désactiver cette option et sélectionner la taille de police appropriée.

    • Gras : Le texte lisible se met en gras.

    • Italique : Le texte lisible se met en italique.

    Astuce

    Les Détails du code à barres diffèrent selon la norme du code à barres. Définir les options qui sont données en fonction du type de code à barres sélectionné. Les détails concernant les codes à barres 1D et 2D sont décrits dans des sections dédiées :

    Astuce

    Le caractère de contrôle dépend des précédents chiffres du code à barres, il se place à la fin des chiffres du code à barres.

    Couleur : Définit la couleur de la ligne du code à barres et du contenu lisible sur l'étiquette imprimée.

    Organiser

    Grouper les objets : Place les objets sélectionnés dans un groupe.

    • Grouper les objets : Réunit les objets sélectionnés pour qu'ils se comportent comme un seul objet.

    • Dégrouper les objets sépare les objets groupés.

    Organiser : Définit comment les objets sont positionnés dans un groupe.

    • Avancer d'un cran : déplace l'objet sélectionné d'un calque.

    • Mettre au premier plan : Déplace l'objet sélectionné sur le dessus de la pile d'objet.

    • Reculer d'un cran : Déplace l'objet sélectionné d'un calque.

    • Mettre en arrière-plan : Déplace l'objet sélectionné au-dessous de la pile d'objets.

    Onglet contextuel Forme

    C'est un onglet contextuel qui permet de définir l'apparence d'objets ellipse, rectangle et ligne.


    Sur l'onglet Forme, les groupes de paramètres suivants sont disponibles :

    • Le groupe Contour permet de définir l'apparence du contour de la forme sélectionnée.

    • Le groupe Remplir permet de définir le style de remplissage de la forme et sa couleur.

    • Organiser positionne les objets par rapport aux objets voisins sur une étiquette.

    Contour

    Le groupe Contour permet de définir l'apparence du contour de la forme sélectionnée.

    Les options du bouton Style du contour sont les suivantes:

    • Aucun rend l'objet ligne invisible.

    • Plein fait un objet ligne pleine.

    • Point fait une ligne de points.

    • Tiret fait une ligne de tirets.

    • Effacer: rend invisible la partie des autres objets situés sous la ligne.

    Couleur du contour définit la couleur du contour.

    Epaisseur définit la largeur de la ligne.

    Rayon d'angle : Arrondit les angles du rectangle. Des valeurs plus élevées rendent la courbe plus large.

    Remplir

    Le groupe Remplir permet de définir le style de remplissage de la forme et sa couleur.

    Les options de Style de remplissage sont :

    • Aucun : L'objet est complètement transparent.

    • Effacé : Rend invisibles les objets cachés sous l'objet actif.

    • Plein : Colorie tout l'objet.

    • Hachuré vers la droite : Remplit l'objet de hachures montant vers la droite.

    • Hachuré vers la gauche : Remplit l'objet de hachures montant vers la gauche.

    • Verticale : Remplit l'objet de lignes verticales.

    • Horizontale : Remplit l'objet de lignes horizontales.

    • Quadrillé : Remplit l'objet de lignes quadrillées.

    • Hachures croisées : Remplit l'objet de lignes croisées en diagonales.

    • 25 % de couleur : Fixe à 25 % l'opacité de la couleur de remplissage.

    • 50 % de couleur: Fixe à 50 % l'opacité de la couleur

    • 75 % de couleur : Fixe à 75 % l'opacité de la couleur de remplissage.

    Couleur d'arrière-plan définit la couleur de remplissage de la forme.

    Organiser

    Grouper les objets : Place les objets sélectionnés dans un groupe.

    • Grouper les objets : Réunit les objets sélectionnés pour qu'ils se comportent comme un seul objet.

    • Dégrouper les objets sépare les objets groupés.

    Organiser : Définit comment les objets sont positionnés dans un groupe.

    • Avancer d'un cran : déplace l'objet sélectionné d'un calque.

    • Mettre au premier plan : Déplace l'objet sélectionné sur le dessus de la pile d'objet.

    • Reculer d'un cran : Déplace l'objet sélectionné d'un calque.

    • Mettre en arrière-plan : Déplace l'objet sélectionné au-dessous de la pile d'objets.

    Onglet contextuel Image

    L'onglet Image sert d'onglet contextuel pour définir les options de taille de l'image et arranger les objets.


    Sur l'onglet Image, les groupes de paramètres suivants sont disponibles:

    • Redimensionner : redéfinit comment le fichier Image s'adapte à la taille de l'objet lors de l'exécution du formulaire.

    • Organiser positionne les objets par rapport aux objets voisins sur une étiquette.

    Redimensionner

    Le groupe Redimensionner définit l'adaptation de l'image à la taille de l'étiquette.

    Le bouton Ajustage de l'image ouvre les options de taille de l'image.

    • Les options pour redimensionner définissent comment les dimensions du fichier source s'adaptent à la taille de l'objet Image au moment de l'impression.

      • Conserver la taille originale: désactive le redimensionnement. Le fichier source s'affiche en utilisant l'objet avec ses dimensions d'origine.

      • Conserver les proportions permet d'adapter proportionnellement la taille de l'image. Le ratio d'aspect des dimensions du fichier source est préservé.

      • Redimensionner à la taille donnée permet de modifier la taille du fichier source horizontalement et verticalement pour l'ajuster dans le cadre du paragraphe. L'utilisation de cette option risque de déformer l'image.

    • Taille originale affiche la Largeur et la Hauteur de l'image avant retouche.

    • Revenir à la taille d'origine annule toutes les actions modifiant la taille.

    Conserver les proportions permet d'être sûr que les deux dimensions de l'objet changent proportionnellement.

    Organiser

    Grouper les objets : Place les objets sélectionnés dans un groupe.

    • Grouper les objets : Réunit les objets sélectionnés pour qu'ils se comportent comme un seul objet.

    • Dégrouper les objets sépare les objets groupés.

    Organiser : Définit comment les objets sont positionnés dans un groupe.

    • Avancer d'un cran : déplace l'objet sélectionné d'un calque.

    • Mettre au premier plan : Déplace l'objet sélectionné sur le dessus de la pile d'objet.

    • Reculer d'un cran : Déplace l'objet sélectionné d'un calque.

    • Mettre en arrière-plan : Déplace l'objet sélectionné au-dessous de la pile d'objets.

    Onglet contextuel Texte

    L'onglet texte permet de formater les objets Texte et Paragraphe .


    Sur l'onglet Texte, les groupes de paramètres suivants sont disponibles :

    • Le groupe Format permet de définir le format du texte.

    • Le groupe Paramètres du texte permet de définir la mise en page de tous les contenus texte ajoutés à un objet de l'étiquette.

    • Organiser positionne les objets par rapport aux objets voisins sur une étiquette.

    Format

    Le groupe Format permet de définir le format du texte.

    • Le bouton Afficher /masquer les polices Imprimante affiche ou cache les polices imprimantes dans la liste des polices.

    • Police permet de préciser la police et sa taille. Il y a deux groupes de polices : les polices OpenType et les polices Imprimante.

      Note

      Quand l'imprimante sélectionnée est une imprimante thermique, des polices complémentaires sont disponibles dans la liste des polices disponibles. Ce sont les Polices Imprimante identifiées par une petite icône d'imprimante en face de leur nom.

    • Les polices peuvent être mises en texte Gras, Italique, Souligné ou Barré.

    • Les boutons d'alignement vous permettent d'aligner le texte à gauche, au milieu, à droite ou uniformément.

    • Couleur de police définit les couleurs de la police et du soulignage.

    • Les boutons d'agrandissement/réduction des polices vous permettent de changer progressivement la taille de la police.

    • Mise à l'échelle est un facteur d'extension de la police à partir de ses proportions d'origine.

      Note

      Quand le facteur est 100 %, la police a son aspect normal. Quand le facteur est 200 %, cela veut dire que la police est deux fois plus large que la normale. Quand il est de 50 %, la police correspond à la moitié de la largeur.

    Paramètres du texte

    Le groupe Paramètres du texte permet de définir la mise en page de tous les contenus texte ajoutés à un objet de l'étiquette.

    Le bouton Caractère et Paragraphe ouvre les options d'espacement des lignes et des caractères:

    • Interligne: distance entre chaque ligne d'un paragraphe.

    • Espacement des caractères: distance entre chaque caractère.

    Le bouton Effets affiche les effets de texte disponibles:

    • Inversé: inverse les couleurs de texte et d'arrière plan.

    • Miroir: met le texte en miroir.

    • Impression RTL: imprime le texte de droite à gauche.

    Astuce

    La plupart des imprimantes thermiques impriment automatiquement l'Arabe et l'Hébreu de droite à gauche. Utiliser cette option si le système d'exploitation ne dispose d’écriture RTL en natif.

    Le boutonAjuster ouvre les options de taille automatique du texte:

    • Aucun désactive la modification de taille. Dans ce cas, les dimensions du champ texte et la taille de la police ne s'adaptent pas à la quantité de contenu insérée dans le paragraphe.

    • Ignorer des contenus excessifs supprime la partie de texte qui ne rentre pas dans le cadre de l'objet.

    Astuce

    Si la case est cochée, l'objet utilise seulement la quantité de texte qui tient dans le cadre. Il n'est pas tenu compte du reste du texte.

    • Ajuster la taille au contenu automatiquement permet d'ajuster la hauteur du paragraphe en fonction du contenu.

    • Ajuster le contenu par taille de police détermine l'éventail de tailles acceptables pour la police de cet objet. La taille de la police s'adapte automatiquement à la taille du paragraphe.

    Note

    Le bouton Ajuster est disponible pendant la configuration d'un objet Paragraphe enrichi.

    Organiser

    Grouper les objets : Place les objets sélectionnés dans un groupe.

    • Grouper les objets : Réunit les objets sélectionnés pour qu'ils se comportent comme un seul objet.

    • Dégrouper les objets sépare les objets groupés.

    Organiser : Définit comment les objets sont positionnés dans un groupe.

    • Avancer d'un cran : déplace l'objet sélectionné d'un calque.

    • Mettre au premier plan : Déplace l'objet sélectionné sur le dessus de la pile d'objet.

    • Reculer d'un cran : Déplace l'objet sélectionné d'un calque.

    • Mettre en arrière-plan : Déplace l'objet sélectionné au-dessous de la pile d'objets.

    Onglets contextuels spécifiques au formulaire

    L'onglet contextuel est un onglet caché qui s'affiche sur la ligne des onglets quand un objet spécifique du formulaire est sélectionné sur le plan de travail. Les onglets contextuels apparaissent sur le côté droit des onglets standards de Designer .

    Ces onglets qui facilitent l'accès aux commandes spécifiques aux objets sont les suivants:

    • Objet: permet de définir l'objet, sa position, son organisation et s'il est imprimable ou non.

    • Contrôle du formulaire: permet de définir tout ce qui est spécifique aux objets du formulaire – leur mise en page et les événements assignés.

    • Image: donne accès aux événements relatifs à l'image et aux options de dimensionnement de l'image.

    Onglet contextuel Création

    L'onglet Design sert d'onglet contextuel pour définir la mise en page et le positionnement de l'objet sélectionné.


    Sur l'onglet Création, les groupes de paramètres suivants sont disponibles:

    • Général permet de dire si l'objet est visible et imprimable sur l'étiquette.

    • Positionnement définit la position de l'objet sur le plan de travail.

    • Organiser positionne les objets par rapport aux objets voisins sur une étiquette.

    Général

    Le groupe Général permet de déterminer l'état de l'objet: activé, désactivé, et sa visibilité sur le formulaire.

    • Activé détermine si l'objet est activé (modifiable) ou non au lancement du formulaire.

    • Visible détermine si l'objet sélectionné va apparaître sur le formulaire ou non.

    • Conditions: Déterminer une condition permet d'activer l'objet et/ou le rendre visible si le résultat qu'elle donne est "True".

    • Nom : Permet de nommer l'objet et de le décrire.

    Positionnement

    Le groupe Positionnement définit l'emplacement de l'objet et sa taille sur un formulaire.

    Le bouton Position permet de définir :

    • Les coordonnées X et Y : Elles définissent la position exacte sur le plan de travail (en px).

    • Largeur et Hauteur : dimensions de l'objet.

    Le bouton Point d'ancrage définit le point sur lequel l'objet est épinglé sur le plan de travail. Les objets de taille variable augmentent ou diminuent de taille dans le sens opposé au point d'ancrage choisi .

    • Redimensionner horizontalement avec le formulaire et Redimensionner verticalement avec le formulaire : La taille de l'objet s'adapte automatiquement si la taille du formulaire change.

      • Redimensionner horizontalement avec le formulaire adapte la largeur de l'objet à la nouvelle taille de la fenêtre.

      • Redimensionner verticalement avec le formulaire adapte la hauteur de l'objet à la nouvelle taille de la fenêtre.

    Note

    Si les deux options sont activées, la largeur et la hauteur de l'objet s'adapteront simultanément à la nouvelle taille du formulaire.

    Conserver les proportions permet d'adapter proportionnellement la taille de l'objet.

    Verrouiller empêche l'objet de bouger pendant le processus de création.

    Organiser

    Grouper les objets : Place les objets sélectionnés dans un groupe.

    • Grouper les objets : Réunit les objets sélectionnés pour qu'ils se comportent comme un seul objet.

    • Dégrouper les objets sépare les objets groupés.

    Organiser : Définit comment les objets sont positionnés dans un groupe.

    • Avancer d'un cran : déplace l'objet sélectionné d'un calque.

    • Mettre au premier plan : Déplace l'objet sélectionné sur le dessus de la pile d'objet.

    • Reculer d'un cran : Déplace l'objet sélectionné d'un calque.

    • Mettre en arrière-plan : Déplace l'objet sélectionné au-dessous de la pile d'objets.

    Onglet contextuel Contrôle du formulaire

    L'onglet contextuel Contrôle du formulaire permet d'assigner des actions à l'objet et de définir son apparence.

    Sur l'onglet Contrôle du formulaire, les groupes de paramètres suivants sont disponibles :

    Événements

    Le groupe Evénements permet de définir les événements variés qui peuvent être lancés par l'objet sélectionné.

    • Le bouton Evénements ouvre la liste des événements disponibles pour l'objet sélectionné.

    Exemple :

    Les événements types de Designer sont Sur clic, A réception du focus, A la sortie, etc.

    Chaque événement démarre en lançant des actions. Le bouton Actions... donne accès à l'Editeur d'actions qui sert d'outil pour gérer les actions dans la solution d'étiquetage.

    Style (pour contenu Texte)

    Le groupe Style définit l'apparence du contenu texte d'un objet du formulaire.

    Le bouton Afficher /masquer les polices imprimante affiche ou cache les polices imprimantes dans la liste des polices.

    Police permet de préciser la police et sa taille. Il y a deux groupes de polices : les polices OpenType et les polices Imprimante.

    Note

    Quand l'imprimante sélectionnée est une imprimante thermique, des polices complémentaires sont disponibles dans la liste des polices disponibles. Ce sont les Polices imprimante identifiées par une petite icône d'imprimante en face de leur nom.

    Les polices peuvent être mises en texte Gras, Italique, Souligné ou Barré.

    Mise à l'échelle est un facteur d'extension de la police à partir de ses proportions d'origine. Quand le facteur est 100%, la police a son aspect normal. Quand le facteur est 200%, cela veut dire que la police est 2 fois plus large que la normale. Quand il est de 50%, la police est étirée.

    Alignement définit le positionnement horizontal du contenu de l'objet.

    • Aligner à gauche: place le texte sur la bordure gauche d'un objet.

    • Centrer: place le texte au centre d'un objet.

    • Aligner à droite: place le texte sur la bordure droite d'un objet.

    Couleur de police définit les couleurs de la police et du soulignage.

    Couleur d'arrière plan définit la couleur du fond de l'objet.

    Couleur de la bordure: Choix de la couleur de la bordure de l'objet.

    Les paramètres de texte définissent la présentation du texte.

    Style (pour contenu graphique)

    Le groupeStyle définit la mise en page des objets graphiques du formulaire.

    • Afficher la bordure définit si la bordure de l'objet est visible ou non.

    • Le bouton Paramètres de bordure permet de définir la couleur de la bordure et la largeur de la bordure.

    • Couleur d'arrière plan définit la couleur du fond de l'objet.

    Style (pour les tables)

    Le groupe Style permet de définir l'apparence de l'objet Table de la base de données sur un formulaire.

    • Style de la Table définit l'apparence de l'objet ainsi que son contenu.

    • Style de cellule définit l'apparence visuelle des cellules sélectionnées dans la table d'une base de données.

    Organiser

    Grouper les objets : Place les objets sélectionnés dans un groupe.

    • Grouper les objets : Réunit les objets sélectionnés pour qu'ils se comportent comme un seul objet.

    • Dégrouper les objets sépare les objets groupés.

    Organiser : Définit comment les objets sont positionnés dans un groupe.

    • Avancer d'un cran : déplace l'objet sélectionné d'un calque.

    • Mettre au premier plan : Déplace l'objet sélectionné sur le dessus de la pile d'objet.

    • Reculer d'un cran : Déplace l'objet sélectionné d'un calque.

    • Mettre en arrière-plan : Déplace l'objet sélectionné au-dessous de la pile d'objets.

    Onglet contextuel Image (spécifique au formulaire)

    L'onglet Image sert d'onglet contextuel pour définir les options de taille de l'image et arranger les objets.


    Sur l'onglet Image, les groupes de paramètres suivants sont disponibles:

    • Le groupe Evénements permet de définir les événements variés qui peuvent être lancés par l'objet Image sélectionné

    • Redimensionner définit la manière d'adapter les dimensions du fichier source à la taille de l'objet au lancement du formulaire.

    • Organiser positionne les objets par rapport aux objets voisins sur une étiquette.

    Stockage de documents

    L'onglet contextuel Stockage de documents permet d'effectuer des actions de stockage de documents dans Designer.

    Le Stockage de documents est une fonctionnalité de NiceLabel Control Center. Elle permet de faire fonctionner NiceLabel Control Center comme un référentiel de fichiers partagé sur le serveur, dans lequel les utilisateurs peuvent stocker et récupérer leur fichiers et contrôler les différentes révisions.

    L'onglet contextuel Stockage de documents permet d'effectuer des actions de stockage de documents dans Designer. Il n'est donc plus nécessaire d'accéder aux fichiers pour les ouvrir dans NiceLabel Control Center.

    Note

    Cet onglet contextuel a besoin d'une connexion avec NiceLabel Control Center. Ce type de configuration exige une licence LMS Enterprise.

    Le groupe Révision permet d'effectuer les actions disponibles pour le Stockage de documents :

    • Extraire (Check Out) : Extrait le fichier du Stockage de documents de NiceLabel Control Center pour qu'il puisse être modifié. Le fichier extrait est alors marqué et verrouillé pour tous les autres utilisateurs. Tous les autres utilisateurs verront la version actuelle du fichier, tandis que l'auteur (éditeur) peut déjà travailler sur un nouveau brouillon.

    Note

    Après ouverture d'un document du Stockage de documents, (Fichier > Ouvrir > Stockage de documents), les commandes d'édition restent désactivées jusqu'à ce que le document soit extrait.

    • Archiver (Check In) : Enregistre le fichier dans le Stockage de documents de NiceLabel Control Center après l'avoir modifié. Lors de l'archivage du fichier, le nombre de révisions du fichier s'incrémente de un. Le commentaire saisi est inscrit dans le journal du fichier.

    • Annuler l'extraction : Annule l'extraction du fichier en cours et redonne aux autres utilisateurs l'accès à ce fichier.

      Avertissement

      Si vous cliquez sur Annuler l'extraction, vous perdrez définitivement toutes les modifications effectuées par les utilisateurs après avoir extrait le fichier. Pour conserver les modifications, archiver d'abord les étiquettes ou solutions.

    • Stockage de documents : Ouvre le stockage de documents de l'NiceLabel Control Center connecté.

    Onglet Aide

    L'onglet Aide donne un accès direct aux différentes ressources susceptibles d'aider à créer et utiliser les étiquettes et les formulaires rapidement et efficacement.


    Le groupe de ruban Aide comporte des boutons avec des liens vers les ressources suivantes.

    • Aide : Aide en ligne de Designer

    • Guides utilisateurs : collection des guides utilisateur de NiceLabel en ligne. La collection comporte les guides utilisateurs pour tous les produits en portefeuille.

    • Vidéos de formations : Collection de vidéos des formations NiceLabel.

    • Base de connaissances : Bibliothèque en ligne d'articles décrivant certaines solutions techniques, conseils et problèmes résolus pour des étiquetteset de solutions d'impression.

    • Fichiers d'exemples : Une collection de modèles d'étiquettes. Les utiliser pour mieux connaître Designer et découvrir les capacités du logiciel.

    • L'Assistance technique permet de se connecter au département de l'aide technique de NiceLabel.

    Le groupe du ruban Produit comporte des liens vers :

    Tag RFID

    La boîte de dialogue Tag RFID permet de sélectionner le type de tag RFID approprié, de définir son contenu et de configurer le type de données à encoder sur le tag.

    Note

    La fonctionnalité de RFID est disponible quand un pilote d'imprimante NiceLabel est installé.

    La boîte de dialogue Tag RFID permet de configurer la manière d'encoder le contenu d'un tag.

    Tag

    Le panneau Tag de la boîte de dialogue Tag RFID permet de sélectionner le type de tag à encoder et la manière d'écrire les données sur le tag.

    Le groupe Tag comporte la sélection du type de tag.

    • Le menu déroulant Type de tag comporte les types de tags RFID disponibles. Le choix du type de tag est défini automatiquement par le pilote de l'imprimante.

    Note

    Sélectionner l'imprimante (et le pilote correspondant) pour étiquettes avec tag RFID dans la Barre d'état.

    Le groupe Utilisation définit les sources de données du Tag RFID et la manière de les écrire dans le tag.

    • Écriture RFID activée : Active ou désactive l'écriture de données sur les tags RFID.

    Astuce

    Désactiver l'écriture peut être utile au cours du processus de création de l'étiquette et pendant certaines phases spécifiques de flux de travail.

    Les champs de données RFID encodables sont ajoutés à l'Explorateur de données dynamiques sous Tag RFID.

    Exemple 6. Exemple

    Exemple de champ de données:

    • EPC : Champ de données avec Code électronique du produit

    • User Data : Champ de données dont le contenu doit être encodé dans le tag RFID

    • TID : Champ de données avec l'ID unique du tag RFID

    • GID Code : Code général identifiant les tags RFID

    • CID Code : Numéro d'identification de carte


    Astuce

    Tirer les champs de données appropriés et les placer sur l'étiquette sous forme d'un objet Texte, Paragraphe ou Code à barres (défini par le pilote).

    Contenu

    L'onglet Contenu de la Boîte de dialogue Tag RFID permet de définir le contenu d'un tag RFID. Pour encoder les données d'un tag RFID, procéder comme suit.

    Étape 1: Sélectionner les champs de données

    Le groupe Champs de données permet de sélectionner les champs de données. Ces champs vont contenir les données encodées du tag RFID.

    Note

    La sélection des champs de données disponibles avec les paramètres correspondant va dépendre du type de Tag choisi.

    Exemple de champ de données:

    • TID : unique ID du Tag RFID

    • EPC : syntaxe pour identifiants uniques assignés aux objets, charges unitaires, emplacements ou autres entités d'opérations commerciales.

    • User Data : contenu de données à écrire sur le tag RFID.

    • Mémoire du Tag RFID : le seul champ de données disponible pour les tags RFID non Gen2.

    Étape 2: Sélectionner le Type de données

    Type de données définit la méthode de saisie du contenu dans le Champ de données sélectionné. Le type de données disponibles dépend du Champ de données sélectionné.

    • Bloc mémoire : La table permet d'entrer les données dans les blocs mémoire individuels du tag RFID. Chaque ligne de la table représente un bloc du Type de tag sélectionné.

    Note

    La structure du bloc mémoire et les propriétés des blocs individuels dépendent du Type de tag sélectionné.

    Note

    Le Type de données peut être défini individuellement pour chaque bloc :

    • Le champ Code électronique du produit (EPC) permet de saisir des segments des données RFID selon la structure aux normes EPC.

    • Chaîne ASCII : Les données RFID sont saisies sous forme de chaîne de caractères ASCII.

    • Chaîne en hexadécimal : Les données RFID sont saisies sous forme de chaîne de paires hexadécimales.

    • Numérique : Les données RFID sont saisies sous forme de chaîne de chiffres.

    Le Type d'encodage vous permet de sélectionner le format d'encodage des données qui correspond à vos types de données actuels.

    Étape 3: Saisir la valeur

    Saisir la valeur à encoder sur le tag RFID selon le type de données sélectionné.

    Sécurité

    L'onglet Sécurité de la boîte de dialogue RFID permet de configurer les paramètres de sécurité du tag RFID. Ces paramètres autorisent ou interdisent l'accès aux données RFID en lecture et écriture.

    Ces paramètres dépendent de l'imprimante utilisée. il y a trois principaux types de configuration.

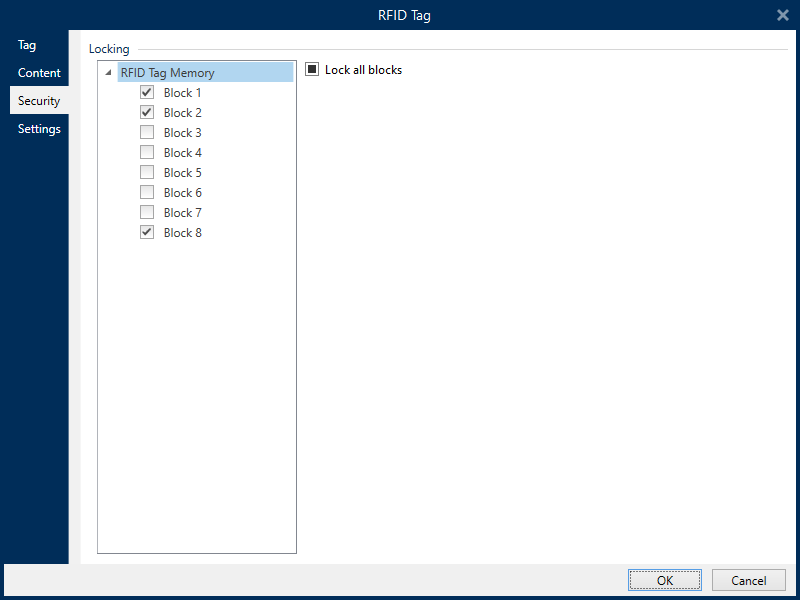

    Champ mémoire unique avec plusieurs blocs

    Le groupe Verrouillage comporte une présentation des blocs qui sont inclus dans la mémoire du tag RFID. Chaque bloc est verrouillable individuellement.

    Pour empêcher la modification et l'écriture d'un bloc, activer l'option Bloc verrouillé.


    L'option verrouiller tous les blocs permet de verrouiller tous les blocs du champ mémoire simultanément ou de les déverrouiller s'ils sont déjà verrouillés.

    Champs mémoire multiples

    Le groupe Protection de l'accès définit un mot de passe à saisir avant d'éditer ou écrire les données RFID.

    Type de données définit la méthode de saisie du Mot de passe.

    • Chaîne ASCII : Le mot de passe doit être saisi sous forme de chaîne de caractères ASCII.

    • Chaîne en hexadécimal : Le mot de passe doit être saisi sous forme de chaîne de paires hexadécimales.

    • Numérique : Le mot de passe doit être saisi sous forme d'une chaîne de chiffres.

    Le Kill code désactive de manière permanente et irréversible le tag RFID.

    Astuce

    Une fois le Kill code activé, les données ne sont plus récupérables ni écrites sur le tag.

    Le Type de données définit la méthode de saisie des caractères du Kill code.

    • Chaîne ASCII : Le kill code doit être saisi sous forme de chaîne de caractères ASCI.

    • Chaîne en hexadécimal : Le kill code doit être saisi sous forme de paires hexadécimales.

    • Numérique : Kill code doit être saisi sous forme d'une chaîne de chiffres.

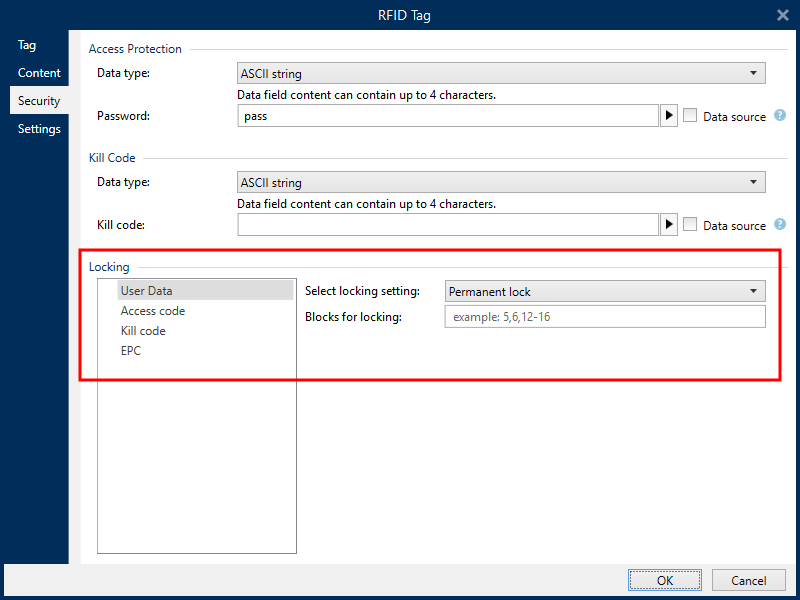

    Champs mémoire multiples avec verrouillage de blocs

    Des paramètres supplémentaires de Champs mémoire multiples permettent de verrouiller des blocs individuels à l'intérieur des champs mémoires du tag RFID.

    Le groupe Verrouillage comporte une présentation des champs mémoire qui sont inclus dans le tag RFID. Chaque champ mémoire est verrouillable individuellement.

    Sélectionner les paramètres de verrouillage permet de définir la manière de verrouiller les blocs.

    • Préserver les paramètres d'origine : Impossible de récupérer les paramètres de verrouillage d'origine mais l'option par défaut garantit que les paramètres du tag vont rester inchangés.

    • Verrouiller : Le bloc est verrouillé, il est impossible de le modifier.

    • Déverrouiller : Le bloc est déverrouillé et éditable.

    • Reverrouiller : Le tag RFID est déverrouillé pour appliquer les modifications. Un fois fait, le tag est immédiatement reverrouillé.

    • Verrouillage, déverrouillage et reverrouillage permanents : rend permanents les paramètres décrits ci-dessus. Ces paramètres ne peuvent pas être annulés.

    Blocs à verrouiller : définit les blocs individuels ou les groupes de blocs à verrouiller.

    Astuce

    Les blocs verrouillés individuellement sont définis par un index et séparés par une virgule (avec ou sans espace). Les groupes de blocs sont définis par un tiret.

    Paramètres

    Note

    Les paramètres disponibles dépendent du pilote de l’imprimante que vous avez choisie. Si vous ne voyez pas le détail de vos paramètres ici, consultez le Guide utilisateur de votre pilote.

    L'onglet Paramètres de la boîte de dialogue Tag RFID permet de configurer les différents paramètres du tag relatifs à sa structure et sa programmation.

    Tous les paramètres disponibles sont listés dans une table sous le groupe Paramètres :

    • Décalage d'antenne : Définit la distance entre le haut de l'étiquette et le tag RFID intégré.

    • Atténuation de puissance : Spécifie la puissance de la sortie radio. L'utiliser pour ajuster la puissance d'émission RF de l'antenne.

    • Tags maximum pour arrêter : Spécifie la quantité de tags autorisée à être programmée de manière incorrecte avant que l'impression des étiquettes s'arrête. L'option doit être utilisée comme mesure de précaution, elle empêche une consommation d'étiquettes erronées infinie. Quand la programmation du tag RFID échoue, normalement le mot VOID s'imprime sur l'étiquette.

    • Nombre de tentatives : Spécifie le nombre de tentatives que l'imprimante doit effectuer pour programmer le tag en cas d'échec. Le paramètre est envoyé à l'imprimante avec le reste des données.

    • Vérifier la validité du tag : Avant de commencer à programmer le tag, l'imprimante vérifie s'il y a un tag correct sur l'étiquette intelligente. L'imprimante vérifie aussi si le tag est programmable.

    • Vérifier l'écriture des données : Une fois les données encodées dans le tag RFID, l'imprimante vérifie que les données écrites sont identiques à la valeur originale.

    • Surveillance électronique d'articles (SEA) : C'est un système antivol utilisé quand un tag, détectable électroniquement, est attaché à un article.

      • Préserver les paramètres de verrouillage d'origine : Impossible de récupérer les paramètres de verrouillage d'origine, mais l'option par défaut garantit que les paramètres du tag vont rester inchangés.

      • Activer SEA : Active la surveillance dans le tag RFID. S'il s'agit du paramètre d'origine, le tag ne change pas.

      • Désactiver SEA : Désactive la surveillance dans le tag RFID. S'il s'agit du paramètre d'origine, le tag ne change pas.

      • Verrouiller le paramètre de tag SEA de manière permanente : Verrouille le paramètre SEA choisi de manière permanente. Ce verrouillage ne peut pas être annulé.

    Note

    La sélection des paramètres disponibles dépend du Type de tag.

    RFID lecture et impression

    Cette section décrit la procédure pour définir les champs de données du tag RFID à lire et imprimer sur l'étiquette en utilisant les éléments internes de l'imprimante.

    Pour configurer les propriétés des champs de données et les données RFID encodées sur l'étiquette, les glisser sur le plan de travail. Le champ de données apparaît alors comme un objet Texte de l'étiquette avec les propriétés supplémentaires suivantes.

    Format de données définit le format dans lequel est écrit et imprimé le contenu du champ de données RFID dans l'objet de l'étiquette.

    Note

    Les formats de données disponibles et le nombre de caractères autorisés sont définis par le pilote d'imprimante et le type de tag choisi.

    • La Chaîne en hexadécimal permet de saisir les données RFID sous forme de chaîne de paires hexadécimales.

    • Le contenu d'un champ de données Chaîne ASCII est une chaîne de caractères ASCII.

    • Le contenu d'un champ de données Numérique est une chaîne de nombres.

    Note

    Vous devez sélectionner une police native de l'imprimante (stockée en interne dans l'imprimante) pour imprimer. Toutes les autres polices feront remonter une erreur.

    L'Aperçu présente le contenu des champs de données tel qu'il va apparaître en utilisant le Format de données choisi. Le champ de l'aperçu ne comporte pas les données actuelles encodées. Saisir manuellement les caractères. Par défaut, l'objet contient des points d'interrogation pour toute la longueur du champ de données RFID.

    Astuce

    Le rôle du champ de l'Aperçu est de remplir l'objet avec un contenu factice pendant le processus de création de l'étiquette pour donner une idée de la présentation sur l'étiquette imprimée. L'objet de l'étiquette imprimée affiche le contenu qu'il a lu du tag RFID.

    Le groupe Extraction de données définit les morceaux du contenu des champs de données à lire du tag pour les imprimer sur l'étiquette.

    Astuce

    Par défaut, c'est la totalité des données encodées qui est lue du tag RFID.

    • Sélectionner les octets spécifie les octets des données encodées du tag RFID qui doivent se trouver dans l'objet de l'étiquette.

      • Octets de départ : Nombre d'octets dans une chaîne encodée qui démarre la sélection.

      • Longueur dans les octets : Nombre d'octets sélectionnés devant être extraits des données encodées.

    • Sélectionner les blocs : Spécifie les blocs de données encodées du tag RFID qui doivent se trouver sur l'objet de l'étiquette.

      • Bloc de départ : Nombre de blocs dans une chaîne encodée qui démarre la sélection.

      • Nombre de blocs : Nombre de blocs sélectionnés devant être extraits des données encodées.
