El Editor de propiedades de la etiqueta selecciona la impresora, configura las dimensiones de la etiqueta y define las propiedades del papel de impresión.
La configuración de las propiedades de etiqueta se detallan abajo y aparecen como pestañas de diálogo:
|
Propiedades de la etiqueta |
Descripción |
|
Selecciona la impresora preferida. |
|
|
Define la unidad de medida y las dimensiones de la etiqueta. |
|
|
Define las propiedades del papel de impresión. |
|
|
Selecciona el tipo de rollo. |
|
|
Define los parámetros del estilo de las etiquetas. |
|
|
Inserta la descripción de la etiqueta. |
Sugerencia
Para abrir el Editor de propiedades de la etiqueta, haga doble clic en la superficie de diseño.

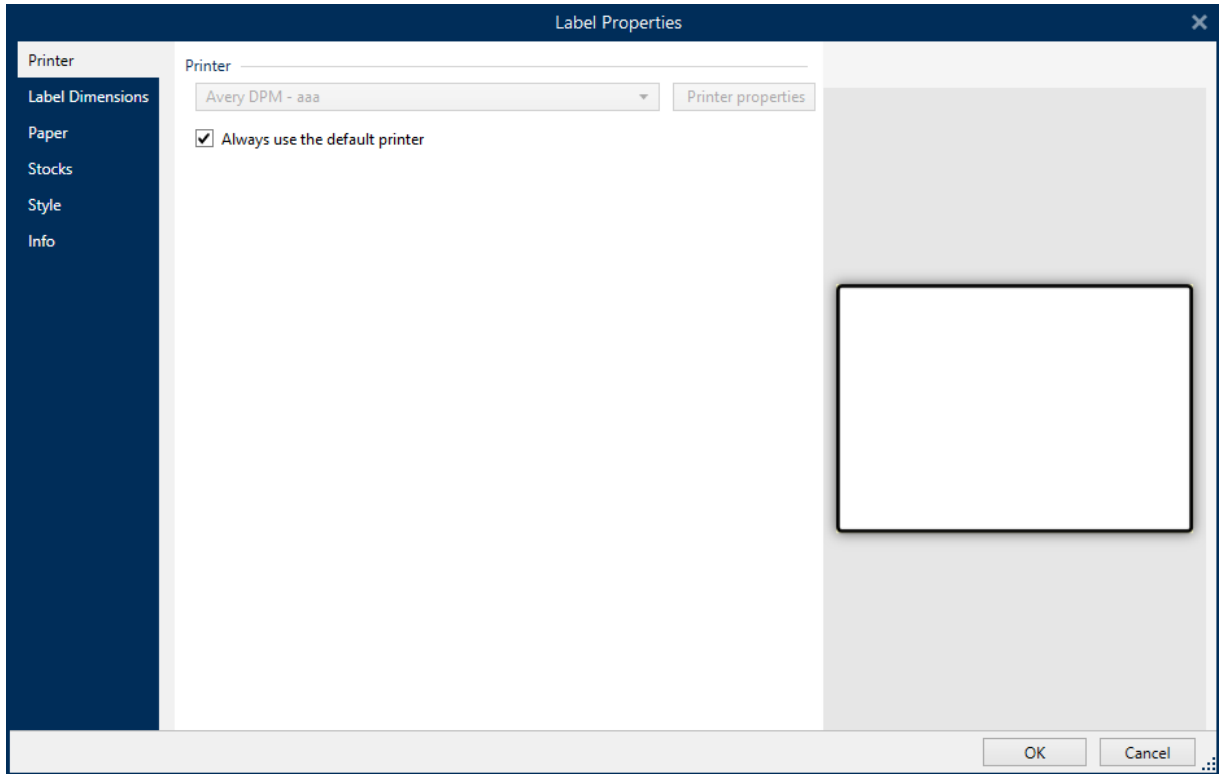

La pestaña Impresora permite definir con qué impresora imprimir las etiquetas, y configurar el comportamiento de impresión.
El menú desplegable Impresora le permite seleccionar una impresora de las impresoras instaladas actualmente.
Sugerencia
Para configurar una impresora, seleccione una impresora y haga clic en Propiedades de impresora. Este botón brinda acceso directo al controlador de la impresora seleccionada y su configuración.
Nota
Para obtener información adicional sobre los controladores de impresora instalados y su configuración, lea la Guía de instalación de controladores.
-
Usar siempre la impresora predeterminada: selecciona la impresora predeterminada del sistema que se utilizará para el trabajo de impresión actual.
La pestaña Dimensiones de la etiqueta especifica las dimensiones de la etiqueta y define si el tamaño debe adaptarse según el cambio de tamaño del objeto.
Unidad de medida: define la unidad que se utilizará mientras se diseña la etiqueta. Hay cuatro unidades disponibles: cm, pulg., mm y punto.
El grupo Dimensiones de la etiqueta define el Ancho y el Alto de la etiqueta. La configuración de las dimensiones de la etiqueta se activa si se habilitan las dimensiones manuales de la etiqueta.
Nota
Cuando se incluye manualmente la unidad de medida, también cambia la Unidad definida actualmente.
-
La opción Orden de procesamiento establece Horizontalmente: comenzar en la parte superior izquierda con orientación vertical o Verticalmente: comenzar en la parte superior izquierda con orientación horizontal.
-
Las configuraciones de Sep. horizontal y Sep. vertical en las secciones de Etiquetas a lo largo se establecen en 1 mm.
-
La opción Optimizar el uso de vinilo en la pestaña Impresora está habilitada (si su impresora la admite).
-
Las configuraciones de Radio vertical y Radio horizontal en la sección Radio se establecen en 0.
-
La configuración de Longitud máxima aparece en la opción Etiquetas automáticas a lo largo. Esta configuración define la longitud máxima del papel.
El grupo Márgenes establece la distancia entre el borde de la superficie de impresión y el borde de la etiqueta (izquierda/derecha, superior/inferior).
Sugerencia
La mayoría de las impresoras láser y otras impresoras no térmicas no pueden imprimir sobre toda la superficie de la etiqueta. Generalmente, hay un área de la etiqueta que no se imprime de acerca de 5 mm del borde de una página. En Desktop designer, esta área está marcada con una línea roja. Todo objeto que esté sobre esta línea roja o que la supere no se imprime por completo.
El grupo Radio le permite redondear las esquinas de la etiqueta.
-
Radio vertical: ajusta el valor de redondeo de las esquinas en dirección vertical.
-
Radio horizontal: ajusta el valor de redondeo de las esquinas en dirección horizontal.
Etiquetas a lo largo define el número de etiquetas a imprimir en una única hoja de etiquetas.
-
Conteo horizontal: número de etiquetas en una fila.
-
Conteo vertical: número de etiquetas en una columna.
-
Sep. horizontal: distancia horizontal entre etiquetas en una hoja.
-
Sep. vertical: distancia vertical entre etiquetas en una hoja.
-
Orden de procesamiento: define la dirección en la que se imprimen las etiquetas. Configure la esquina inicial en la que comienza la impresión y defina la dirección horizontal y vertical de la posición de la etiqueta.
La pestaña Papel configura las propiedades del papel de impresión.
La Unidad selecciona la Unidad de medida que se utilizará en una etiqueta.
El grupo Tipo de papel define el tipo de dimensionamiento del papel, automático o manual.
-
Configurar tamaño de página automáticamente en base al tamaño de la etiqueta (etiquetas en un rollo): el controlador de la impresora define el tamaño de la página.
Nota
Si se selecciona una impresora térmica, esta opción está activada en forma predeterminada.
-
Configurar tamaño de página manualmente (hojas de papel): el tamaño de la página se configura manualmente.
Nota
Si se selecciona una impresora láser regular en el paso anterior del asistente, esta opción está activada en forma predeterminada.
En caso de que el tamaño de la página se defina manualmente, aparecen opciones adicionales:
-
Papel: selección de formatos de papel estándares.
-
Ancho y Alto: dimensiones de papel personalizado.
El grupo Orientación configura el nuevo diseño de la etiqueta como Vertical u Horizontal.
-
Rotado: giro del Diseño de impresión de 180 grados.
La Vista previa muestra la pantalla de la etiqueta actual y los diseños de impresión.

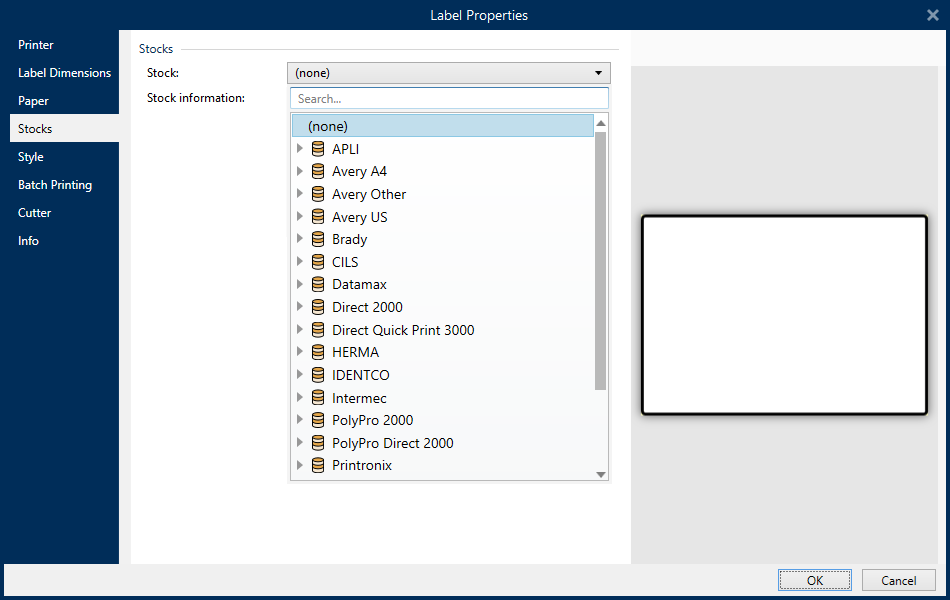

Los rollos de etiquetas son una alternativa que ahorra tiempo para el diseño de etiquetas desde cero. Utilice las plantillas en rollo cuando diseñe etiquetas para un tipo de impresora específico y cuando optimice el proceso de diseño de etiquetas.
El grupo Rollo define qué tipo de rollo debe utilizarse cuando se diseñan e imprimen etiquetas. Los tipos de rollos se asocian generalmente a los proveedores de etiquetas o de artículos de papelería.
Nota
Aquí las propiedades definidas de los rollos invalidan las propiedades de las etiquetas configuradas manualmente.
El Rollo define el rollo exacto que se utilizará para diseñar e imprimir etiquetas. Los rollos se ordenan por proveedor y formato de medio. Expanda el proveedor de rollos y seleccione un tipo de rollo específico.
Sugerencia
Utilice Buscar... para hallar fácilmente el rollo solicitado. Puede utilizar la búsqueda parcial; ingrese una secuencia de caracteres y se mostrarán todos los rollos que contengan esa secuencia. Si el rollo seleccionado no es compatible con la impresora seleccionada, aparece una advertencia. Los rollos seleccionados actualmente vuelven a activarse (si así se definió), lo que permite que continúe la impresión.
Nota
Si el rollo seleccionado no es compatible con la impresora seleccionada, aparece una advertencia. Los rollos seleccionados actualmente vuelven a activarse (si así se definió), lo que permite que continúe la impresión.
La información del Rollo muestra las propiedades del rollo seleccionado:
La pestaña Estilo se utiliza para definir las propiedades de estilo de las etiquetas.
Color de fondo: define el color de fondo de la etiqueta.
La Imagen de fondo coloca la imagen de fondo de la etiqueta.
-
Nombre de archivo de la imagen: define el archivo de la imagen que se utilizará como fondo.
-
Insertar imagen en un documento: guarda la imagen en el archivo de la etiqueta.
-
Guardar imagen insertada en archivo: la imagen insertada se guarda en un archivo separado.
-
Eliminar imagen insertada: la imagen insertada se elimina del archivo de la etiqueta.
-
Posición de imagen: fija la posición de la imagen en la etiqueta.
-
Centro: centra la imagen en la etiqueta con sus dimensiones originales. Una imagen más grande que la etiqueta mostrará únicamente la parte central y el resto no se ve.
-
Ajustar: ajusta el tamaño de la imagen para llenar la etiqueta y mantiene la relación de aspecto original.
-
Ampliar: amplía la imagen para llenar toda la etiqueta sin mantener la relación de aspecto.
Nota
Esta opción ignora la relación de aspecto original de la imagen. La imagen puede aparecer distorsionada en la etiqueta.
-
-
Giro: le permite girar la imagen de fondo en incrementos de 90 grados.
-
Imprimir imagen de fondo: se imprime la imagen de fondo.
