En esta sección se describe cómo trabajar con objetos para combinarlos con el diseño de una etiqueta o formulario .

Un objeto es un bloque de creación básica de etiquetas o soluciones. Cada objeto está dedicado para un tipo específico de contenido. Consulte los temas relacionados para conocer las propiedades de los objetos relacionadas con el estilo y el contenido.

Estas son las acciones comunes para tipos de objetos múltiples:

  • Agregar un objeto: agrega un objeto a la superficie de diseño.

  • Agregar un objeto con origen de datos conectado: haga clic en la flecha hacia abajo junto al botón del objeto y seleccione un origen de datos nuevo o existente para conectar de manera instantánea el objeto agregado recientemente a un origen de datos dinámicos.

  • Agrupar: utilice esta función para que múltiples objetos se comporten como uno solo.

  • Girar: cambia el ángulo del objeto seleccionado.

  • Ajustar el tamaño: configura el tamaño de un objeto.

  • Alinear: alinea la ubicación del objeto.

Agregar objetos

Se pueden utilizar varios métodos para agregar un objeto a una etiqueta o formulario. Utilice el más conveniente:

  • Hacer clic dos veces: haga clic en el objeto en el cuadro de herramientas del objeto. Se transformará el cursor del mouse. Haga clic en la superficie de diseño, el objeto seleccionado aparece donde se hace clic.

  • Hacer clic y arrastrar: haga clic en el objeto en el cuadro de herramientas del objeto. Se transformará el cursor del mouse. Haga clic en la superficie de diseño y arrástrelo para definir el tamaño del objeto agregado.

Nota

El tamaño del objeto Texto no se puede definir utilizando este método, su tamaño se define dinámicamente.

  • Arrastrar y colocar: haga clic en el objeto del cuadro de herramientas del objeto y arrástrelo a la superficie de diseño. El objeto seleccionado aparece donde se suelta el botón del mouse.

  • Copiar y pegar: el contenido gráfico y textual se puede pegar directamente en la superficie de diseño. Las siguientes reglas se aplican al copiar elementos y pegarlos directamente en una etiqueta o un formulario:

    • El contenido gráfico del portapapeles se pega como objeto de Imagen insertado.

    • El contenido de texto enriquecido que se origina en las páginas web o en procesadores de texto se pega como objeto de texto enriquecido. Al diseñar un formulario, el texto enriquecido se pega como objeto Texto.

    • El texto de una línea se pega como objeto Texto.

    • El texto de varias líneas se pega como objeto Cuadro de texto.

Agregar objetos con origen de datos conectados

Designer le permite agrega un objeto con origen de datos dinámicos conectados instantáneamente (variable, función o base de datos) a la superficie de diseño.

Se pueden utilizar varios métodos para agregar un objeto a una etiqueta o formulario. Utilice el más conveniente:

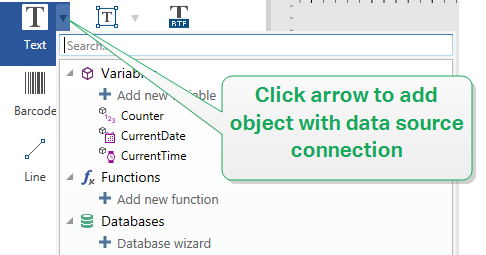

  • Haga clic en la flecha hacia abajo del botón de objeto. Así se abre el menú de conexión de datos dinámicos. Seleccione un origen de datos existente o agregue uno nuevo. El objeto agregado recientemente se conecta instantáneamente cuando se coloca en la superficie de diseño.

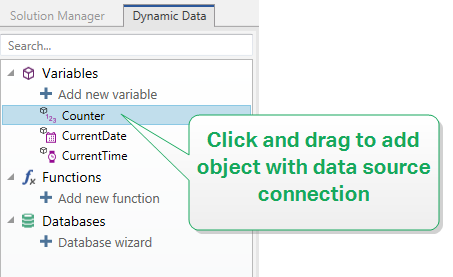

  • Haga clic y arrástrelo desde el explorador de datos dinámicos. Si hace clic y arrastra el origen de datos desde el explorador de datos dinámicos hasta la superficie de diseño, aparece un objeto Texto. Este origen de contenido del objeto es el origen de datos arrastrados desde el explorador.


Agrupar

Para que múltiples objetos de una etiqueta se comporten como un solo objeto, agréguelos a un grupo. Para agrupar objetos:

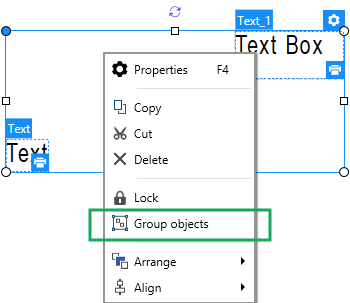

  • Rodee los objetos que desee agrupar utilizando el mouse. Aparece un rectángulo que marca los objetos seleccionados. Haga clic con el botón derecho y seleccione Agrupar objetos para crear un grupo de objetos.

  • Mantenga presionada la tecla <Shift> y haga clic en los objetos que desea agrupar. De este modo, selecciona múltiples objetos: haga clic con el botón derecho y seleccione Agrupar objetos para crear un grupo de objetos.


Girar

Se puede configurar el ángulo de un objeto de dos maneras:

  • Se puede escribir el ángulo en forma manual o arrastrar el control deslizante. El objeto gira alrededor del punto de anclaje. Los comandos de rotación pueden accederse de dos maneras:

    • Haga clic en Posición en el Grupo de posicionamiento de la pestaña Diseño.

    • Vaya a Propiedades de objeto -> Posición -> Ángulo de rotación.

  • Haga clic y arrastre el icono Rotation Icon.png junto al objeto seleccionado. El icono Rotation Icon.png hace girar el objeto alrededor del punto central.

Punto de anclaje es el lugar en el que un objeto se fija a la superficie de diseño. Los objetos de tamaño variable aumentan o reducen su tamaño en la dirección opuesta al punto de anclaje elegido.

Ajuste de tamaño de objetos

Para ajustar el tamaño de un objeto de forma instantánea, haga lo siguiente:

  1. Selecciónelo en la superficie de diseño.

  2. El objeto seleccionado aparece enmarcado en un rectángulo.

  3. Haga clic y arrastre uno de los bordes del objeto.

  4. El tamaño del objeto se ajusta con el movimiento del cursor.

Lea las siguientes secciones para obtener información sobre la opción automática de ajuste de tamaño de objetos y las especificaciones del ajuste de tamaño.

Nota

Al trabajar con elementos internos de la impresora (códigos de barras, formas, fuentes), el ajuste de tamaño de objetos se basa en los valores definidos por el controlador de la impresora.

Ajuste de tamaño de objetos gráficos

La opción Ajustar tamaño de gráficos se aplica al Objeto de imagen en las etiquetas y a los formularios.

Ajuste de tamaño automático con formulario

Cuando se coloca en un formulario, se dispone de dos opciones para el ajuste de tamaño automático de objetos. Ajustar tamaño horizontalmente con formulario y Ajustar tamaño verticalmente con formulario: el tamaño del objeto se adapta automáticamente a los distintos tamaños del formulario.

  • Ajustar tamaño horizontalmente con formulario: hace que el ancho del objeto se adapte al tamaño ajustado del formulario.

  • Ajustar tamaño verticalmente con formulario: hace que el alto del objeto se adapte al tamaño ajustado del formulario.

Si ambas opciones están habilitadas, el ancho y el alto del objeto se adaptan simultáneamente al formulario con tamaño ajustado.

Ajuste de tamaño de las columnas de la tabla

El Objeto del formulario de inicialización de datos permite ajustar el ancho de las columnas de la tabla de manera automática. Abra el cuadro de diálogo de propiedades del objeto y vaya a la pestaña Configuración.

El grupo Columnas configura el ancho de la tabla de inicialización de datos y sus columnas Pregunta, Valor y Valor con formato.

  • Tamaño automático: ajuste automático del tamaño de las columnas.

  • Mostrar valor con formato: columna Valor con formato visible.
