Cuadros de diálogo de Administración y Propiedades de documentos

Official translation unavailable. Translate this page with Google:

Designer ofrece varios cuadros de diálogo que facilitan la configuración y la administración de los orígenes de datos conectados y los documentos activos. Lea los temas incluidos a continuación para obtener instrucciones detalladas:

Propiedades de la etiqueta

El Editor de propiedades de la etiqueta selecciona la impresora, configura las dimensiones de la etiqueta y define las propiedades del papel de impresión.

La configuración de las propiedades de etiqueta se detallan abajo y aparecen como pestañas de diálogo:

Propiedades de la etiqueta

Descripción

Impresora

Selecciona la impresora preferida.

Dimensiones de la etiqueta

Define la unidad de medida y las dimensiones de la etiqueta.

Papel

Define las propiedades del papel de impresión.

Rollos

Selecciona el tipo de rollo.

Estilo

Define los parámetros del estilo de las etiquetas.

Impresión por lotes

Define los detalles para la impresión de grupos de etiquetas.

Cortador

Permite cortar el rollo de etiquetas durante o después del procedimiento de impresión.

Información

Inserta la descripción de la etiqueta.


Sugerencia

Para abrir el Editor de propiedades de la etiqueta, haga doble clic en la superficie de diseño.

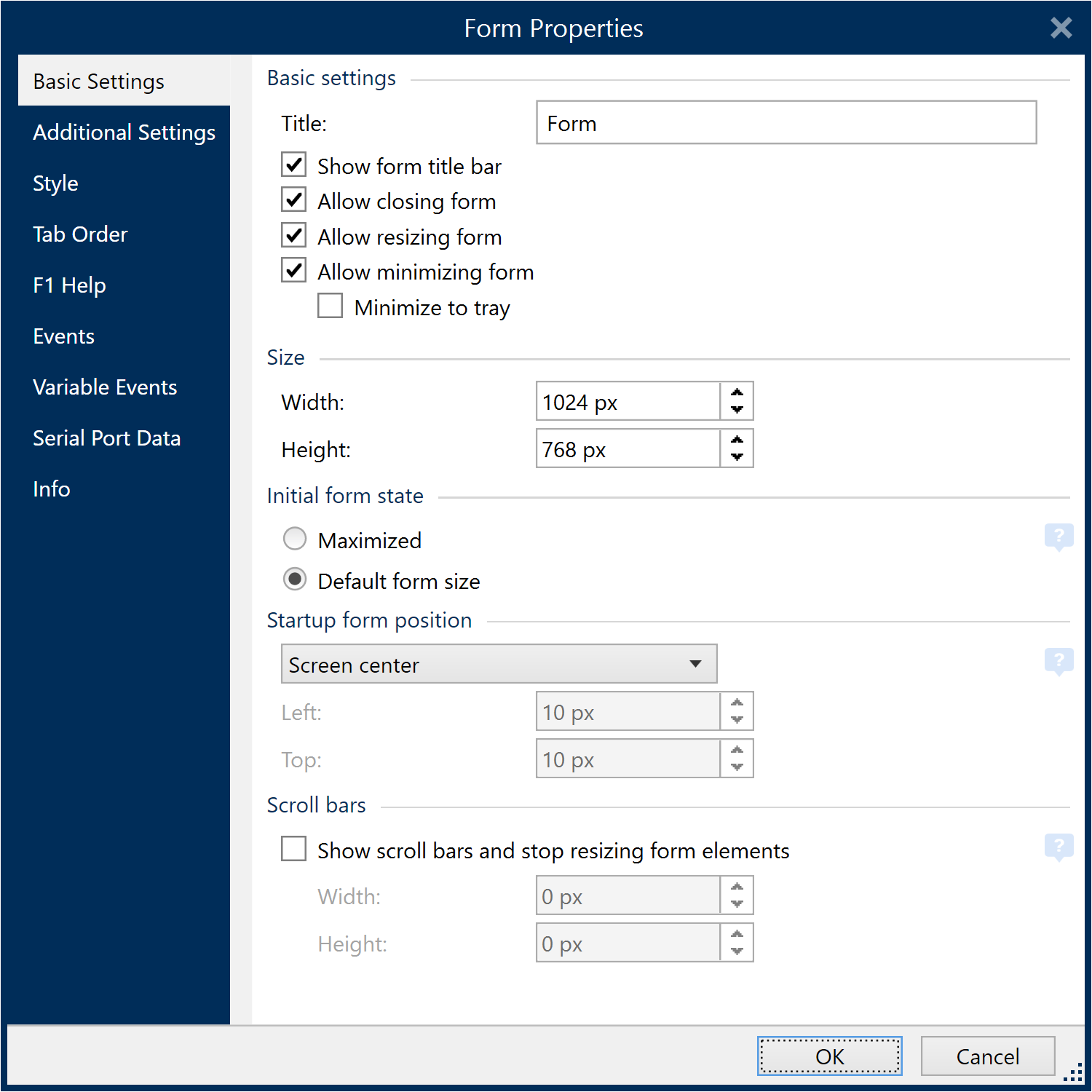

Propiedades del formulario

El cuadro de diálogo Propiedades del formulario se utiliza para definir las diversas propiedades de los formularios.

Sugerencia

Para abrir el cuadro de diálogo Propiedades del formulario, haga doble clic en superficie de diseño.


Esta configuración está disponible en los paneles de diálogo mencionadas a continuación.

Propiedades del formulario

Descripción

Configuración básica

Define el título del formulario, el tamaño, el estado del formulario inicial y la posición del formulario inicial.

Configuración adicional

Selecciona el idioma de la secuencia de comandos del formulario.

Estilo

Define el color y la imagen de fondo de un formulario. Permite insertar una imagen y guardarla como archivo externo.

Orden de tabulación

Define el orden del desplazamiento de enfoque entre los formularios del formulario.

Ayuda F1

Contiene el texto de ayuda del formulario que se muestra al usuario después de presionar F1 cuando se ejecuta el formulario.

Eventos

Define el evento que ocurre después de cargar y cerrar el formulario, y después de que termina un intervalo de tiempo específico.

Eventos variables

Selecciona las variables que están monitoreadas para verificar los cambios de valor.

Datos de puerto serial

Agrega una variable que almacena los datos recibidos a través de un puerto serial.

Información

Define el contenido que sirve como sugerencia o como guía para el usuario del formulario.

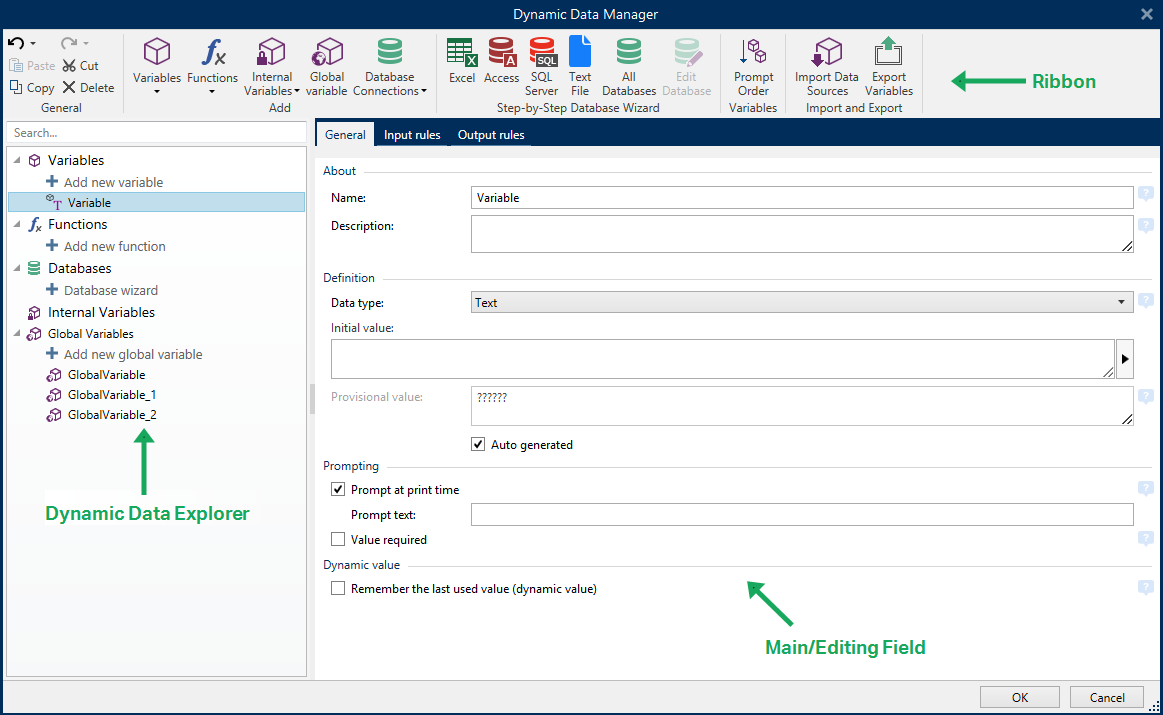

Administrador de datos dinámicos

El Administrador de datos dinámicos es un cuadro de diálogo que permite al usuario administrar los orígenes de datos dinámicos para objetos de etiquetas y formularios.

Los objetos de etiquetas y formularios pueden conectarse a múltiples variables, funciones y bases de datos.

Para abrir el cuadro de diálogo, haga clic en el botón Administrador de datos dinámicos en la banda de opciones Designer.


Para leer más sobre el modo de definir los orígenes de datos, consulte las siguientes secciones:

Banda de opciones Administrador de datos dinámicos

Utilice los comandos de la banda del Administrador de datos dinámicos para administrar eficientemente sus orígenes de datos. Si desea eliminar, copiar o cortar/pegar sus fuentes de datos, utilice siempre los comandos en la banda del Administrador de datos dinámicos.

La banda de opciones Administrador de datos dinámicos está compuesta por los siguientes grupos de funciones:

El grupo General brinda acceso a las siguientes acciones:

  • Deshacer: deshace la secuencia completa de acciones desde la última vez que se guardó el archivo. El rango de acciones se selecciona en la lista desplegable.

  • Rehacer: repite el rango de acciones solicitado. El rango de acciones se selecciona en la lista desplegable.

  • Copiar: copia la fuente de datos seleccionada en el portapapeles.

  • Cortar: corta la fuente de datos seleccionada en el portapapeles.

  • Pegar: pega los datos del portapapeles.

  • Eliminar: elimina la fuente de datos seleccionada.

El grupo Agregar brinda acceso a los orígenes de datos dinámicos:

  • Agregar nueva variable: permite definir múltiples tipos de variables.

  • Variables internas: agrega variables del sistema y relacionadas con el usuario. Su función es identificar la etiqueta o formulario, el nombre del sistema, el usuario o el número de versión de un archivo.

  • Agregar nueva función: este botón abre la selección de las funciones disponibles. Seleccione la variable correspondiente para comenzar a editarla.

  • Conexiones de bases de datos: este botón abre la selección de los tipos de bases de datos admitidas. Se abre el cuadro de diálogo Propiedades de conexión de la nueva base de datos.

El grupo Asistente de bases de datos paso a paso es el punto de ingreso para el asistente de bases de datos:

El grupo Variables brinda acceso al cuadro de diálogo Orden de solicitud. Este cuadro de diálogo define el orden en que se solicitan las variables al momento de imprimir.

El grupo Importar y exportar le permite importar o exportar el módulo de datos usado en un NiceLabel 10 documento.

  • Importar origen de datos: le permite importar orígenes de datos desde un archivo de etiquetas externo de solución.

  • Exportar variables: le permite exportar variables desde un archivo de etiquetas externo o de solución a un archivo .NLVR.

Importar orígenes de datos

El modelo de datos incluye todos los orígenes de datos en sus relaciones que son parte de una etiqueta o archivo de solución. Importar un modelo de datos significa que puede importar los orígenes de datos externos en un archivo existente de etiquetas o soluciones. Estos orígenes de datos importados pueden usarse como contenido dinámico para etiquetas o objetos de formulario.

La capacidad de importar orígenes de datos ayuda a conservar los orígenes de datos en sus etiquetas y soluciones de manera uniforme y consistente. Si tiene un rango estándar de orígenes de datos, puede compartir estos orígenes de datos de toda la empresa con sus diseñadores de etiquetas. Los diseñadores de etiquetas importan los orígenes de datos compartidos, lo que asegura que las plantillas de etiquetas estén equipadas con las variables, funciones y bases de datos relevantes.

Nota

Importar orígenes de datos que comparten el nombre con los orígenes de datos actuales genera un error.

Al importar orígenes de datos con el mismo nombre, puede:

  • Sobrescribir los orígenes de datos actuales con los importados.

  • Combinar los orígenes de datos. Combina los orígenes de datos (del mismo tipo). Cuando no es posible combinarlos (por ejemplo, una variable de texto y una variable de fecha que llevan el mismo nombre), NiceLabel 10 se mantienen ambos orígenes de datos y se renombran los importados (por ejemplo, Variable y Variable_1). Las definiciones de las bases de datos, funciones y variables importadas anulan las bases de datos, funciones y variables actuales.

Para importar un modelo de datos, vaya al grupo de la banda de opciones Administración > Administrador de datos dinámicos en la lista desplegable y haga clic en Importar orígenes de datos.

Opciones de importación: le permite importar modelos de datos usando múltiples formatos de archivos. Pueden ser una etiqueta completa o archivo de solución o un archivo de exportación de variables de NiceLabel (extensión .NLVR):

  • El archivo Solución (*.nsln) importa orígenes de datos desde un archivo de soluciones de NiceLabel.

  • El archivo Etiqueta (*.nlbl) importa orígenes de datos desde un archivo de etiquetas de NiceLabel.

  • El archivo Etiqueta (V6) (*.lbl) importa orígenes de datos desde un archivo de etiquetas heredado de NiceLabel V6.

  • El archivo de formulario XFF (*.xff) importa orígenes de datos desde un archivo de solución heredado de NiceLabel V6.

  • El archivo de exportación de variables (*.nlvr) importa orígenes de datos desde un archivo NiceLabel 10 de exportación de variables previamente exportado.

  • El archivo de Oracle WMS (*.xml) importa variables desde archivos de Oracle WMS externos. Estos son archivos XML generados por el Sistema de administración Oracle Warehouse, que incluyen instrucciones para software de impresión de etiquetas de terceros.

Sugerencia

El archivo de exportación de variables se describe en la sección Definición del archivo de exportación de variables.

Exportar variables

Las Variables de una etiqueta existente o archivos de solución pueden reutilizarse en otro documento. La opción Variables de exportación le permite exportar todas las variables en un archivo de exportación variable (extensión .NLVR). Esto hace que las variables sean reutilizables en otro NiceLabel 10 documento.

Sugerencia

Las variables exportadas pueden incluirse en otra NiceLabel etiqueta o solución utilizando la opción Importar orígenes de datos.

Para exportar variables, acceda al Administrador de datos dinámicos > grupo de la banda de opciones Importar y exportar y haga clic en Exportar variables.

Nota

Solo pueden exportarse las variables sin ninguna referencia a otros orígenes de datos. Cada exportación finaliza con un informe que contiene una lista de las variables exportadas y no exportadas desde el archivo. La razón de error potencial en la exportación de variables siempre se incluye en el informe.

La definición del archivo de exportación de variables (.NLVR) está disponible en la sección Definición del archivo de exportación de variables.

Explorador de datos dinámicos

El Explorador de datos dinámicos desempeña dos funciones. Sirve de acceso directo para agregar nuevas variables, funciones y orígenes de datos, y ofrece una introducción de los orígenes de datos que están actualmente en uso.

Para alternar entre los dos exploradores, haga clic en pestaña correspondiente:

  • La pestaña Datos dinámicos activa el Explorador de datos dinámicos.

  • La pestaña Explorador de soluciones activa el Explorador de soluciones.

  • Nueva variable: agrega una variable adicional a los orígenes de datos de etiqueta o formulario. Hay cuatro tipos de variables predeterminadas disponibles. Sus valores se definen a través de los diálogos descritos en las secciones exclusivas

    • Variable: un tipo de variable que obtiene su valor cuando se imprime una etiqueta o formulario.

    • Fecha actual: muestra la fecha actual en el formato solicitado.

    • Hora actual: muestra la hora actual en el formato solicitado.

    • Contador: muestra un valor de contador.

  • Nueva función: agrega una función nueva que sirve como origen de datos dinámicos.

  • El Asistente de bases de datos inicia el asistente que agrega una nueva base de datos en un proceso guiado.

  • Variables internas: muestra la lista de variables internas disponibles.

  • Etiqueta RFID: si está trabajando con una impresora compatible con RFID, puede agregar directamente el contenido codificado en la etiqueta RFID a su etiqueta, ya sea como Texto, Cuadro de texto u Objetos de códigos de barras.
