Designer utiliza una interfaz estándar basada en Windows.

A continuación se describen los segmentos de la interfaz de la sección superior de Designer.

Pestañas

Pestañas representa un subconjunto de funcionesDesigner. Las pestañas contienen comandos interrelacionados que están disponibles para el usuario de manera organizada: agrupados y etiquetados:

  • Archivo (fondo): abre el panel de administración de documentos y formulario de impresión.

  • Inicio: ofrece comandos utilizados comúnmente, como copiar/pega, imprimir y comandos de estilo.

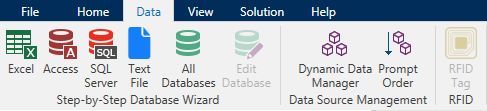

  • Datos: ofrece comandos relacionados con los orígenes de datos.

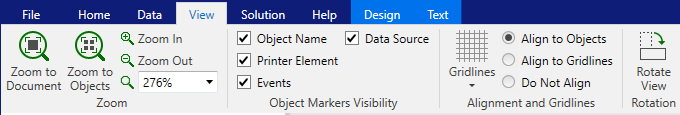

  • Vista: brinda el control de las herramientas de diseño, las opciones de zoom y la visibilidad de los marcadores de elementos.

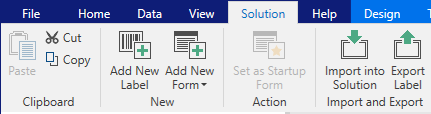

  • Solución: permite agregar etiquetas y formularios nuevos, comenzar acciones de impresión e importar y exportar archivos de etiquetas.

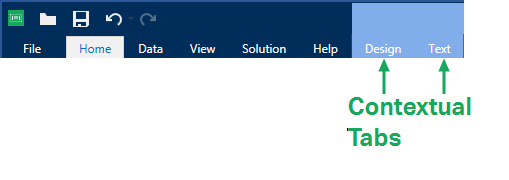

  • Pestañas contextuales: aparecen al hacer clic en un objeto. Permiten definir la configuración específica de los objetos. El tipo de pestañas contextuales se adapta al objeto seleccionado.

  • Ayuda: además de ofrecer acceso a la ayuda en F1, esta pestaña lo conduce a múltiples recursos útiles que hace que su trabajo con Designer sea más fácil y eficaz.

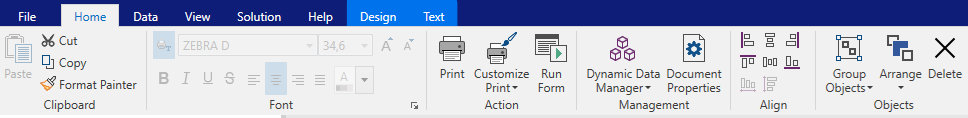

Banda de opciones

La Banda de opciones es un área rectangular que se extiende por la parte superior de la ventana de una aplicación. Los comandos relacionados están divididos en grupos de bandas de opciones. La banda de opciones cambia junto con las pestañas seleccionadas y se adapta a las herramientas usadas actualmente usando las pestañas contextuales.

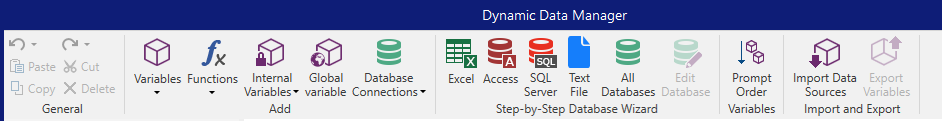

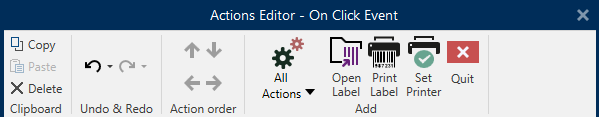

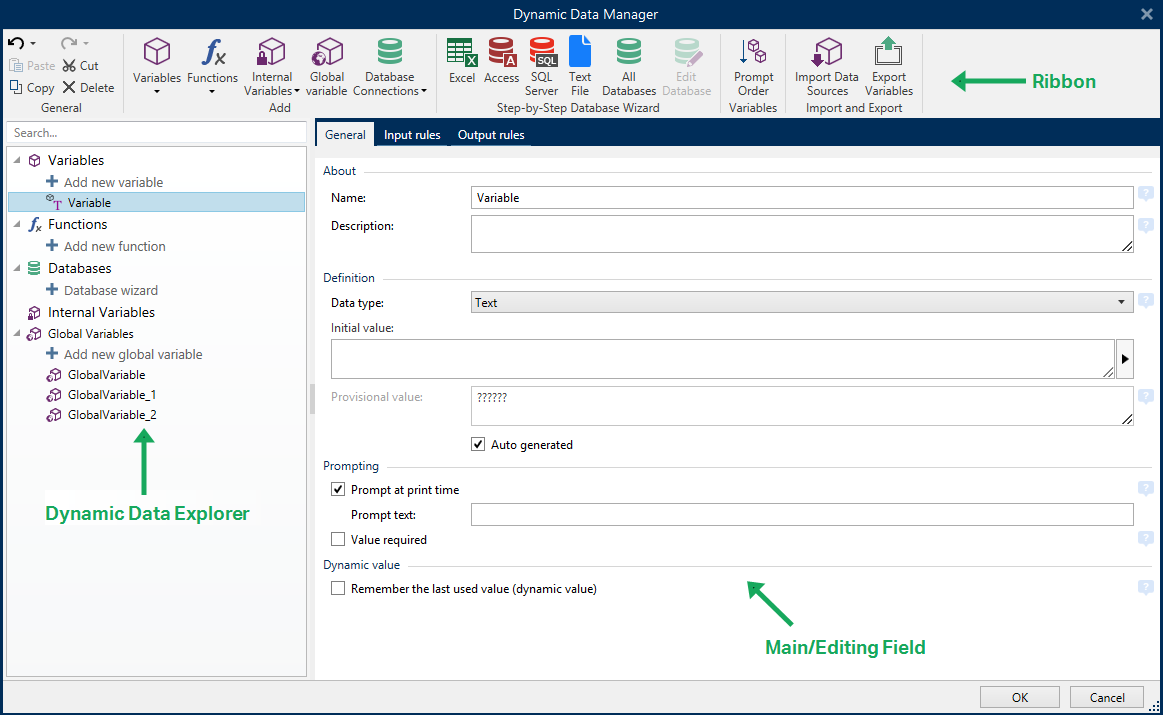

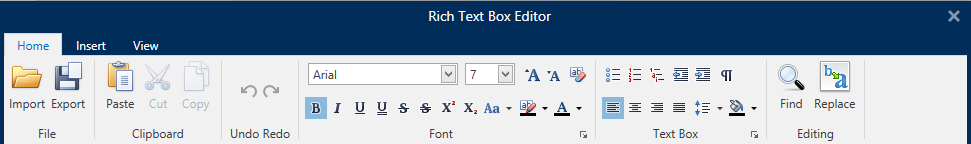

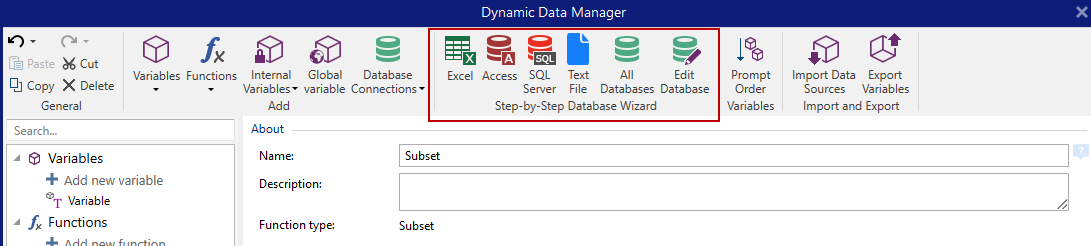

Los siguientes Designer cuadros de diálogo cuentan con una banda exclusiva:


Pestaña Archivo


La pestaña Archivo sirve como panel de administración de documentos. Están disponibles las siguientes opciones:

  • El panel Inicio lo lleva a la Designer página de inicio de la aplicación.

  • Nueva: crea una etiqueta independiente o una solución completa nuevas.

  • Abrir: permite abrir archivos de etiquetas o soluciones existentes.

  • Importar: permite importar archivos de etiquetas desde un software de etiquetado que no sea de NiceLabel.

  • Guardar: guarda la etiquetao solución activa.

  • Guardar como permite guardar el archivo de la etiqueta o solución activa definiendo su nombre y ubicación.

  • Imprimir: abre el formulario de impresión.

  • Almacenar:  almacena la etiqueta actual como una plantilla en la impresora que se utilizará en el modo almacenar/recuperar.

  • Protección: evita la edición de la etiquetao solución.

  • Cerrar: cierra el documento Designeractual.

    Sugerencia

    Esta nota es relevante si tiene la opción Abrir o crear documentos en nuevas instancias habilitada.

    Si un documento se cierra mientras hay otro documento ya abierto, también se cierra su instancia (ventana de NiceLabel 10).

  • Opciones: abre el cuadro de diálogo para configurar los valores predeterminados del programa.

  • Acerca de: proporciona información sobre la versión del software y la licencia.

  • Salir: cierra la aplicación.

Inicio

El panel Inicio lo lleva a la Designerpágina de inicio de la aplicación. Utilícelo para crear o abrir documentos, acceder a archivos abiertos recientemente, previsualizar archivos y obtener más información sobre Designer.

Nuevo

Etiqueta nueva crea una etiqueta independiente nueva. El Asistente de configuración de etiqueta nueva se abre después de hacer clic en este botón.

Nueva solución crea una solución completa con etiquetas (múltiples) y formularios de impresión. El diseñador de soluciones se abre después de hacer clic en esta opción.

Nuevo desde plantillas de muestra crea un documento a partir de una selección de plantillas ‑ estándares de la industria.

Nota

También se pueden agregar etiquetas o formularios nuevos en el Explorador de soluciones. Consulte la sección Explorador de soluciones para ver más detalles.

Sugerencia

Hay dos maneras de abrir nuevas etiquetas o solucioneso . Puede decidir abrir cada documento adicional en una instancia (ventana) separada de Designer. Otra manera es abrir documentos adicionales dentro de la instancia ya abierta. Para seleccionar la manera que prefiera, vaya a Archivo > Opciones > Designer.

Sugerencia

Al crear una etiqueta nueva en una plantilla de muestra, Designer crea una carpeta nueva dentro de la carpeta Soluciones. La carpeta creada es nombrada como la muestra. Se encuentra en: C:\Users\username\Documents\NiceLabel\Solutions\newly created folder

Abrir

El cuadro de diálogo Abrir permite abrir archivos de etiquetas o soluciones existentes.

Examinar permite seleccionar los archivos de etiquetas o soluciones en discos de redes locales o conectadas.

Almacenamiento de documentos abre la ubicación del almacenamiento de documentos del NiceLabel Control Center conectado.

El campo Archivos recientes incluye los últimos archivos editados. Haga clic en el archivo para abrirlo.

Importación de pestaña archivo

Importar le permite importar archivos a una solución. Los formatos de archivos compatibles son:

  • Archivo de solución (.nsln)

  • Archivo de etiqueta (.nlbl)

  • Archivo de etiqueta (V6) (.lbl)

  • Archivo d formulario (V6) (.xff)

Cuando se envía un comando de importación, se abre el cuadro de diálogo Abrir. Seleccione el archivo que quiera importar. El archivo importado aparece visible en el administrador de soluciones.

Nota

Los archivos de etiquetas .lbl y de formularios .xff son tipos de archivos NiceLabel heredados utilizados con la versión 6 o versiones anteriores.

Guardar

El panel Guardar guarda la etiqueta o solución activa o solución usando el mismo nombre de archivo que se usó para abrirla.

Nota

Si se abre un archivo por primera vez, Guardar lo lleva directamente al cuadro de diálogo Guardar como en la pestaña Archivo.

Guardar como

Guardar como permite guardar el archivo de la etiqueta o solución activa definiendo su nombre y ubicación.

El campo Carpetas recientes presenta las carpetas que se usaron recientemente para guardar los archivos de etiquetas o soluciones.

Imprimir

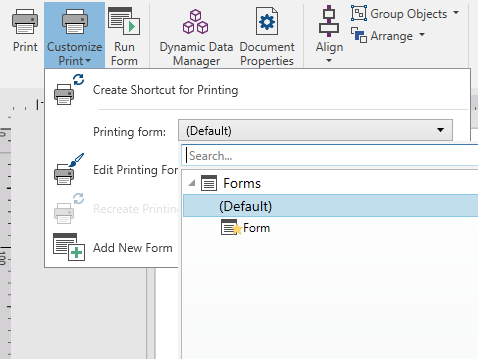

Imprimir abre el panel de impresión. En Designer, el panel de impresión hospeda un formulario de impresión predeterminado poderoso y personalizable.

Las opciones de personalización del formulario de impresión se describen aquí.

Modo de impresión almacenar/recuperar

El modo de impresión almacenar/recuperar pes un método para acelerar el proceso de impresión. Aumenta la respuesta de la impresora reduciendo la cantidad de datos que necesitan enviarse durante las tareas de impresión repetitivas.

Nota

La opción Almacenar es visible en la pestaña Archivo si se habilita en el panel de impresión de propiedades de la etiqueta y es compatible con la impresora actualmente seleccionada.

Con el modo almacenar/recuperar activado, no necesita reenviar todos los datos de la etiqueta completos para cada impresión. En su lugar, las etiquetas predeterminadas (plantillas) y los elementos internos de la impresora (gráficos, fuentes) se guardan en la memoria de la impresora y únicamente envía comandos de recuperación para completar el contenido de la etiqueta almacenado durante el proceso de impresión. Comúnmente, se envían algunos bytes de datos a la impresora, en comparación con los kilobytes que se envían durante la impresión normal.

La acción consta de dos procesos:

  • Almacenar etiqueta. Durante este proceso, crea una descripción de la plantilla de la etiqueta con formato en el idioma de comando de la impresora seleccionada. Al finalizar, envía el archivo de comando creado a la memoria de la impresora y se almacena.

  • Recuperar etiqueta. Una etiqueta almacenada en la memoria de la impresora se imprime inmediatamente. Usando el proceso de recuperación, crea otro archivo de comando para indicar a la impresora qué etiqueta de la memoria debe imprimir. El comando recuperar etiqueta ocupa algunos bytes de datos únicamente. La cantidad real de datos depende de la situación actual. Para las etiquetas fijas sin contenido variable, el archivo de comando de recuperación solo tiene el comando de recuperación de etiquetas. Para las etiquetas variables que tienen campos variables, el archivo de comando incluye los valores para esas variables y el comando de recuperación de etiquetas.

Nota

Antes de activar este modo, asegúrese de que esté seleccionado el controlador correcto para la impresora de etiquetas. No todas las impresoras de etiquetas tienen la capacidad de usar el modo de impresión almacenar/recuperar.

Siga estos pasos para activar el modo de impresión Almacenar/recuperar:

  1. Haga doble clic en la superficie de diseño de la etiqueta. Aparece el cuadro de diálogo Propiedades de la etiqueta.

  2. Para habilitar este modo, seleccione Usar modo de impresión almacenar/recuperar en la pestaña Impresora. Haga clic en Aceptar.

  3. Defina la plantilla de la etiqueta. Todos los objetos de etiqueta con contenido variable deben tener el formato de los elementos internos de la impresora :

    • El contenido del objeto de texto solo debe usar fuentes internas de la impresora (¡no Truetype!).

    • Usar códigos de barra internos de la impresora en objetos de código de barras.

    • Si usa objetos variables con fuentes TrueType, imágenes o campos de bases de datos variables, los valores predeterminados se envían a la impresora durante el proceso de almacenamiento de etiquetas.

  4. Haga clic en Archivo > Almacenar. Asegúrese de que la variante Almacenar indique la ubicación correcta de la memoria en la impresora.

    Haga clic en Archivo > Almacenar. Asegúrese de que Ubicación de la memoria de l impresora indique la ubicación correcta de la memoria en la impresora.

  5. Inserte o seleccione los valores de los objetos variables que no tengan formato de objetos internos de la impresora. Estas variables tendrán el mismo valor en cada etiqueta. Se comportarán como objetos con valores fijos.

  6. Haga clic en Almacenar en impresora para crear el archivo de comando con la descripción de la plantilla de la etiqueta y enviarlo a la impresora.

  7. Inserte los valores para las variables de etiquetas solicitadas. Estas variables se vinculan a los objetos internos de la impresora en la etiqueta. Por este motivo, los valores pueden cambiarse durante cada impresión.

  8. Haga clic en Imprimir para enviar los valores variables y el comando recuperar etiqueta a la impresora de etiquetas seleccionada.

Protección

Protección evita la edición de la etiqueta o solución.

  • Prevenir edición del documento: bloquea la etiqueta o solución. Al habilitar esta opción, no se pueden realizar cambios no autorizados en el archivo, solo se puede copiar e imprimir.

  • Requiere una contraseña para desbloquear del documento: previene la edición de archivos mediante la protección con contraseña. Marque esta opción para configurar una contraseña. Un archivo se puede editar únicamente después de ingresar la contraseña correcta.

Opciones (Configurar el programa)

Para personalizar la configuración general del programa Designer, abra el cuadro de diálogo Opciones, al que se puede acceder desde la pestaña Archivo.


Las opciones de configuración de Designer se agrupan en las siguientes pestañas:

  • Carpetas: le permite seleccionar las ubicaciones predeterminadas para almacenar etiquetas, formularios (soluciones), bases de datos y archivos de imagen.

  • Idioma: selecciona el idioma de la interfaz de usuario. Seleccione el idioma preferido entre las opciones disponibles.

  • Variables globales: ubicación de almacenamiento de las variables globales.

  • Uso de la impresora: uso de las impresoras instaladas registrado en forma local.

  • NiceLabel Control Center: permite habilitar y configurar el monitoreo de eventos y trabajos de impresión.

  • Automatización: permite configurar NiceLabel Automation.

  • La pestaña Designer le permite configurar el comportamiento de NiceLabel 10 al abrirse.

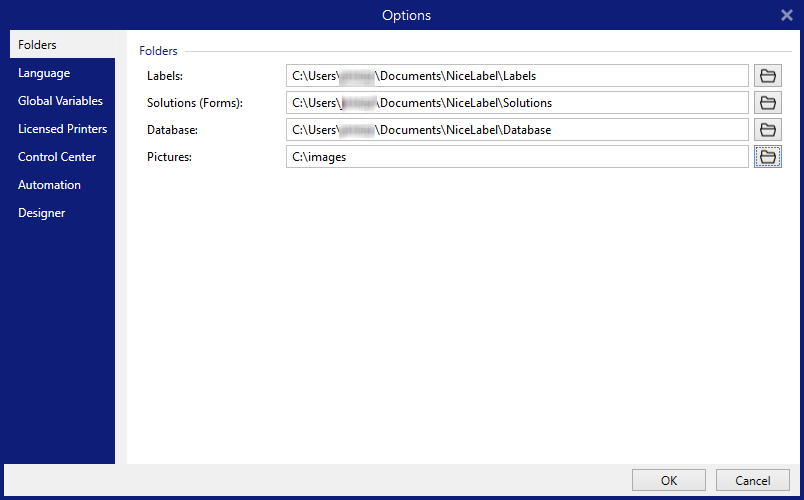

Carpetas

Al mover o compartir los documentos que crea en Designer, las ubicaciones de los documentos y los archivos relacionados pueden volverse inaccesibles. Para evitar referencias rotas, defina las ubicaciones de búsqueda predeterminadas que indican a Designer que busque los documentos y archivos en ubicaciones alternativas.

Use la pestaña Carpetas para definir las ubicaciones de búsqueda predeterminadas de los documentos y archivos con los que trabaja en Designer. Estas carpetas funcionan como la ubicación de búsqueda predeterminada si:

  • Designer no puede encontrar etiquetas en las ubicaciones especificadas. En este caso, Designer las busca en la carpeta Etiquetas.

  • Designer no puede encontrar soluciones en las ubicaciones especificadas. En este caso, Designer las busca en la carpeta Soluciones (Formularios).

  • Designer no puede encontrar la base de datos conectada en la ubicación especificada. En este caso, Designer busca la base de datos en la carpeta Base de datos.

  • Las rutas de archivos de objetos de imagen en etiquetas o soluciones están incompletas o no se encuentran. En este caso, Designer las busca en la carpeta Imagen.

Ejemplo:

Un formulario en su solución incluye un archivo de imagen llamado imagen.png sin una ruta especificada. Por esta razón, Designer no puede localizar la imagen solicitada.

Solución: Cuando se busca un archivo gráfico cuyo nombre es imagen.png, Designer va a C:\Users\user\Documents\NiceLabel\Graphics. Esta es la ubicación definida en la pestaña Carpetas.

Nota

Asegúrese de que la cuenta con la que se está ejecutando Designer en la computadora cuente con derechos de lectura/escritura.

Sugerencia

El algoritmo de comprobación que se utiliza para buscar los archivos de etiquetas y soluciones se describe en detalle aquí.

Nota

Al abrir y guardar los documentos, Designer recuerda la última ubicación utilizada. La próxima vez que abra o guarde sus documentos, Designer va a la última ubicación utilizada.

Idioma

La pestaña Idioma permite seleccionar el idioma de la interfaz de Designer. Seleccione el idioma correspondiente y haga clic en Aceptar.

Nota

Es necesario reiniciar para que la interfaz de usuario aparezca en el idioma seleccionado. Asegúrese de guardar el trabajo antes de cerrar el programa.

Variables globales

La pestaña Variables globales permite definir qué ubicación con variables globales almacenadas debe utilizarse:

  • Utilizar las variables globales almacenadas en el servidor (NiceLabel Control Center): establece la ubicación de almacenamiento de variables globales en NiceLabel Control Center.

Nota

Seleccione NiceLabel Control Center antes de seleccionar esta opción.

Nota

Esta opción está disponible cuando se utiliza la licencia de Solución de administración de etiquetas NiceLabel.

  • Utilizar las variables globales almacenadas en un archivo (local o compartido): establece la ubicación de almacenamiento de variables globales en una carpeta local o compartida. Ingrese la ruta de acceso exacta o haga clic en Abrir para buscar el archivo.

De manera predeterminada, las variables globales se almacenan en el archivo Globals.tdben: C:\ProgramData\NiceLabel\Global Variables\ .

Sugerencia

Estas dos opciones son útiles al diseñar soluciones para múltiples clientes con sus propios conjuntos de variables globales.

Uso de la impresora

La pestaña Uso de la impresora muestra las impresoras que se utilizaron con NiceLabel 10.

Nota

El registro de uso de la impresora está disponible con licencia multiusuario. Encontrará detalles acerca de la licencia de impresora en la sección Modo de licencia de impresora.

El grupo Información de uso de la impresora muestra cuántos puertos de impresora permitidos están en uso para la impresión en múltiples impresoras.

  • Cantidad de impresoras permitidas por licencia: cantidad de impresoras que se permiten utilizar con la licencia Designer actual.

  • Cantidad de impresoras utilizadas en los últimos 7 días: cantidad de impresoras que se han utilizado con Designer durante los últimos 7 días.

Nota

Si la cantidad de impresoras utilizadas supera la cantidad de impresoras en uso permitidas, NiceLabel 10 activa el Período de gracia. El software le otorga al usuario final una extensión de 30 días durante la cual la cantidad de impresoras con licencia se duplica. Si el número duplicado también se excede, la impresión se desactiva inmediatamente en las impresoras adicionales.

Los estados de impresión pueden verse en múltiples columnas:

  • Impresora: nombre o modelo de la impresora seleccionada para el trabajo de impresión.

Nota

Si la impresora conectada es compartida, se muestra únicamente el modelo.

  • Ubicación: nombre de la computadora desde la que se envió el trabajo de impresión.

  • Puerto: puerto utilizado por la impresora.

  • Último uso: tiempo transcurrido desde el último trabajo de impresión.

  • Reservada: evita que la impresora se elimine después de estar inactiva por más de 7 días.

Nota

Si una impresora permanece inactiva por más de 7 días, se eliminará automáticamente a menos que esté habilitada la opción Reservada.

El grupo Permisos le permite bloquear el uso de la impresora en una estación de trabajo local.

Nota

Antes de activar esta opción, asegúrese de que al menos una impresora esté reservada. Si no hay impresoras reservadas, se informa un error si intenta editar una etiqueta. La impresión también está deshabilitada.

  • Esta estación de trabajo solo puede utilizar impresoras reservadas: con esta opción habilitada, solo las impresoras reservados pueden editar e imprimir etiquetas en NiceLabel 10.

    Sugerencia

    Utilice esta opción para no superar la cantidad de puestos de impresoras con licencia disponibles al imprimir en impresoras o aplicaciones de imprimir a archivo no deseadas. Reserve impresoras de etiquetas térmicas o láser exclusivas y limite la impresión solo a ellas para garantizar la impresión continua de etiquetas con una licencia multiusuario.

    Esta opción también puede habilitarse usando el archivo product.config:

    1. Navegue a la carpeta Sistema.

      Ejemplo:

      %PROGRAMDATA%\NiceLabel\NiceLabel 10

    2. Haga una copia de seguridad del archivo product.config.

    3. Abra product.config en un editor de texto. El archivo tiene una estructura XML.

    4. Agregue las siguientes líneas:

      <Configuration>
        <Activation>
          <ReservePrinters>Example Printer</ReservePrinters>
        </Activation>
        <Common>
          <General>
            <ShowOnlyReservedPrinters>True</ShowOnlyReservedPrinters>
          </General>
        </Common>
      </Configuration>
    5. Guarde el archivo. La Impresora de ejemplo está reservada.

NiceLabel Control Center

La pestaña Centro de control le permite habilitar y configurar el monitoreo de eventos y trabajos de impresión. El uso de NiceLabel Control Center permite la ejecución de informes de trabajos de impresión y eventos centralizados, y el almacenamiento centralizado de variables globales.

Esta pestaña está disponible únicamente cuando la licencia LMS está activada.

Dirección

El grupo Dirección define qué servidor de NiceLabel Control Center debe utilizarse.

  • Dirección del servidor del Centro de control: URL del servidor de NiceLabel Control Center conectado. Puede seleccionar en la lista de servidores detectados automáticamente en la red, o bien ingresar manualmente una dirección de servidor.

Nota

Las claves de licencia en el servidor de NiceLabel Control Center y en la estación de trabajo deben coincidir para habilitar la conexión.

Nota

Si su NiceLabel Control Centerconectado utiliza la autenticación de aplicaciones, cada inicio de NiceLabel 10 requiere que escriba su nombre y contraseña. Lea más sobre los tipos de autenticación y los privilegios de usuario en la Guía del usuario de NiceLabel Control Center en la sección Autenticación.

Monitoreo de eventos

El manejo de eventos en NiceLabel Control Center permite la administración central de las actividades de la estación de trabajo de etiquetado. Las actividades como desencadenar aplicación de software intermedio, alertas, errores, impresión de etiquetas, etc. se informan y registran en NiceLabel Control Center.

El grupo Monitoreo de eventos define qué tipos de eventos debe registrar el NiceLabel Control Center conectado:

  • Eventos de impresión: registra los eventos relacionados con la impresión desde la estación de trabajo.

  • Eventos de error: registra todos los errores informados.

Nota

De manera predeterminada, los Eventos de impresión y los Eventos de error se registran en NiceLabel Control Center.

  • Actividad de desencadenadores: registra todos los desencadenadores disparados.

  • Eventos de cambio de estado de desencadenador: registra los cambios de estado de desencadenador producidos por los desencadenadores disparados.

Monitoreo de trabajos de impresión

El grupo Monitoreo de trabajos de impresión le permite registrar los trabajos de impresión completados y en curso en NiceLabel Control Center.

  • Habilitar registro de trabajos de impresión en el servidor: activa el registro de trabajos de impresión.

  • Control de impresión detallado: habilita el monitoreo de los estados informados por la impresora conectada.

Nota

Hay dos requisitos para que esta opción esté disponible:

  • La impresora debe admitir la comunicación bidireccional.

  • NiceLabel El controlador de la impresora debe utilizarse para la impresión.

Automatización

La pestaña Automatización le permite configurar NiceLabel Automation.

Nota

Esta pestaña se vuelve visible con NiceLabel PowerForms Desktop y licencias de LMS.

El grupo Comunicación de servicio define la configuración de la comunicación.

  • Puerto de comunicación de servicio: número del puerto que utiliza Automation service para la comunicación.

El grupo Registro configura el modo en que se registran los mensajes de Automation Manager que se presentan más abajo.

Nota

El tiempo de retención de datos predeterminado es 7 días. Para minimizar el tamaño de la base de datos de registros en sistemas ocupados, reduzca el período de retención.

  • Borrar entradas de registro todos los días a las: selecciona la hora a la que se borran las entradas de registro diarias.

  • Borrar las entradas de registro cuando tengan más de (días): establece el tiempo de retención en días.

  • Mensajes de registro: selecciona los tipos de mensajes que se registran.

    • Todos los mensajes: guarda todos los tipos de mensajes en el registro.

    • Errores y advertencias: guarda los errores y las advertencias en el registro.

    • Errores: guarda los errores en el registro.

    • Sin registro: no se registra ningún mensaje.

El grupo Rendimiento permite mejorar el tiempo hasta la primera etiqueta y el rendimiento general de Automation service.

  • Copiar en caché los archivos remotos. Para mejorar el tiempo hasta la primera etiqueta y el rendimiento general, NiceLabel 10 admite el almacenamiento en caché de archivos. Cuando carga etiquetas, imágenes y datos de bases de datos desde recursos de red compartidos, debe obtener todos los archivos requeridos antes de que pueda comenzar el proceso de impresión.

    Sugerencia

    Cuando habilita el caché local, se elimina el efecto de latencia de red, ya que los archivos de etiquetas e imágenes se cargan desde el disco local.

    Automation service utiliza la siguiente carpeta local para copiar en caché los archivos remotos: %PROGRAMDATA%\NiceLabel\\FileCache.

    • Actualizar archivos en caché (minutos): Define el intervalo de tiempo en que los archivos en caché se sincronizan con los archivos de la carpeta original. Es el límite de tiempo para que el sistema utilice una versión que puede no ser la última.

    • Eliminar archivos en caché con más de (días): Define el intervalo de tiempo después del cual se eliminan los archivos en caché.

    Nota

    El almacenamiento de archivos en caché admite formatos de archivos de etiquetas e imágenes. Después de habilitar el almacenamiento de archivos en caché, reinicie el servicio Automation service para que los cambios surtan efecto.

Designer

La pestaña Designer le permite configurar el comportamiento de Designer al abrirse.

El grupo Modo de apertura define la forma en que Designer abre los documentos nuevos.

  • Mostrar cada documento en su propia ventana: si esta opción está habilitada, los documentos abiertos adicionalmente aparecen en ventanas separadas de Designer. Esto se aplica tanto a los documentos recientemente creados como a los existentes.

    Si decide desactivar esta opción, los documentos abiertos adicionalmente aparecerán dentro de la instancia actualmente activa de Designer.

    Acerca de

    El cuadro de diálogo Acerca de brinda información sobre la licencia del producto NiceLabel, habilita la compra y la activación de la licencia (cuando está en modo de prueba), permite conectarse con su cuenta NiceLabel Cloud y le permite cambiar el nivel del producto Designer.

    • Nivel de producto le informa el nivel de producto que está ejecutando actualmente.

    • Cambiar nivel de producto: abre el cuadro de diálogo de selección del nivel de producto. Cuando está en modo de prueba, puede escoger y evaluar todos los niveles del producto. Con una licencia activada, puede cambiar el nivel del producto únicamente a niveles inferiores.

    • Duración del modo de prueba: información sobre los días restantes para la evaluación del producto.

    • Comprar licencia: este botón lo dirige a la tienda en línea de NiceLabel.

    • Activar licencia: este botón abre el cuadro de diálogo de activación de la licencia de Designer. Consulte la NiceLabel 10 guía de instalación para obtener detalles sobre el proceso de activación de la licencia. Después de activar la licencia, este botón se llama Desactivar licencia. Al hacer clic y confirmar la desactivación, su copia de Designer ya no está activada.

      Nota

      Estos segmentos ya no serán visibles después de comprar y activar la licencia del producto.

      Nota

      Los cambios de nivel del producto tendrán efecto después de reiniciar el Designer.

      Nota

      Si NiceLabel 10 se ha instalado con un nivel de producto previamente definido (se el nivel se ha definido mediante clave de licencia), la selección del nivel de producto no es necesaria durante el primer inicio.

    • Tipo de licencia: es el tipo de licencia que usa para ejecutar el NiceLabel 10. Si activó el Designer al conectarse a NiceLabel Cloud, aquí es donde ve la Edición de su nube.

    • Actualizar licencia: abre el cuadro de diálogo de actualización del nivel del producto. Consulte la NiceLabel 10 guía de instalación para obtener detalles sobre el proceso de actualización de la licencia.

      Nota

      NiceLabel 10 actualiza automáticamente si la licencia actualizada está disponible en su red.

    • Límite de impresora: es el número máximo de impresoras que puede usar con su NiceLabel licencia.

    • Cuenta: si se conectó a NiceLabel Cloud, Designer muestra el nombre de su cuenta en la nube.

    • Usuario: si se conectó en NiceLabel Cloud, Designer muestra su nombre de usuario NiceLabel Cloud.

    Información de software contiene información sobre la copia instalada de NiceLabel 10 – licencia, clave de licencia y versión instalada. Si hay una nueva versión de disponible, aparece un enlace de notificación en la página automáticamente. Haga clic en el enlace para descargar e instale la última versión.

    Trabajar fuera de línea (sin conexión a NiceLabel Cloud)

    Información de nivel de producto

    Esta sección se aplica si su NiceLabel 10 se conectó en NiceLabel Cloud

    Si su Designer inició sesión en NiceLabel Cloud, y pierde la conexión a Internet, debe restablecerla en un plazo de hasta cinco días. Sin volver a conectar su NiceLabel Cloud, Designer se cierra automáticamente.

    Después de perder la conexión a Internet, y si su computadora permanece sin conexión, aparecerá una advertencia a los 5 días. Designer se cierra 5 minutos después de que ve la advertencia.

    Una vez que restablece la conexión de Internet, abra Designer e inicie sesión en NiceLabel Cloud. Esto hace que su copia de Designer vuelva a estar activa.

    Aviso

    Guarde su trabajo en una ubicación sin conexión (su computadora) para evitar perder los cambios.

    Pestaña Inicio


    La pestaña Inicio proporciona acceso a los comandos y parámetros usados con frecuencia en los siguientes grupos de la banda de opciones:

    • El grupo Portapapeles: almacena temporalmente los elementos, los objetos o los grupos de objetos seleccionados.

    • Fuente: este grupo permite definir las propiedades de la fuente.

    • Acción: grupo que contiene el botón Imprimir, que comienza el proceso de impresión o ejecuta un formulario.

    • Administración: grupo que brinda acceso directo al Administrador de datos dinámicos y las propiedades del documento: cuadro de diálogo de propiedades de la etiqueta o del formulario activos .

    • Las opciones del grupo Alinear definen la posición horizontal y vertical relativa para el contenido del objeto.

    • El grupo Objetos: le permite alinear, agrupar u organizar objetos de etiquetas.

    Portapapeles

    Fuente

    El grupo Fuente define las propiedades de la fuente:

    • El botón Mostrar/ocultar fuentes de impresora le permite mostrar en forma exclusiva fuentes internas de la impresora en la lista de fuentes disponibles. Las fuentes gráficas están ocultas en este caso. Después de presionar este botón nuevamente, todas las fuentes disponibles son visibles en la lista otra vez.

    • Fuente: define la familia de fuente que se usará en un objeto seleccionado.

    • Tamaño de fuente: define el tamaño del texto en un objeto. Seleccione el tamaño de letra deseado del selector desplegable o escríbalo manualmente.

    • Estilo de fuente: define las características de estilo del texto, como negrita o cursiva.

    • Alineación: define la posición de texto horizontal en un objeto: izquierda, centro o derecha.

    • Justificar: alinea el párrafo a los márgenes izquierdo o derecho del objeto.

    Sugerencia

    Al cambiar una fuente durante el proceso de diseño, Designer recuerda el último tipo y tamaño de fuente utilizado.

    Acción


    El grupo Acción crea un acceso directo de impresión, inicia el procedimiento de impresión, personaliza la impresión o ejecuta un formulario.

    El botón Imprimir abre el DesignerPanel de impresión según lo definido por el Formulario de impresión predeterminado.

    Personalizar impresión abre varias opciones para adaptar los ajustes de impresión.

    • Crear acceso directo de impresión le permite crear un acceso directo de impresión para una etiqueta o un formulario en una solución. Para crear el acceso directo de impresión, primero debe guardar el documento de la etiqueta o el formulario.

    Nota

    Al crear un acceso directo para una solución, el acceso directo se llamará Ejecutar [nombre de la solución]. Después de hacer doble clic en él, el formulario se ejecutará de forma instantánea.

    Nota

    La selección del formulario de impresión predeterminado está disponible al editar una solución.

    • Editar formulario de impresión: permite agregar, eliminar o reordenar los objetos en un formulario de impresión. Lea más acerca de la personalización del formulario de impresión aquí.

    Nota

    Si todavía no se ha seleccionado el formulario de impresión, la opción Editar formulario de impresión agrega un nuevo formulario y lo establece como formulario de impresión predeterminado. Si se selecciona un formulario existente, la opción lo abre para editarlo.

    • Volver a crear el formulario de impresión: restablece el diseño predeterminado del formulario de impresión y restablece los proveedores de contenido dinámico después de la edición.

    • Agregar nuevo formulario: agrega un nuevo formulario a la solución. Puede ser un formulario en blanco o un formulario diseñado como formulario de impresión. Utilice el Nombre de formulario para asignarle un nombre al formulario creado recientemente y para que este se pueda reconocer fácilmente entre los demás documentos de la solución.

    El botón Ejecutar formulario ejecuta el formulario activo actualmente.

    Nota

    Si una etiqueta utiliza un formulario de impresión personalizado, este formulario permanece abierto como una pestaña. La pestaña no se puede cerrar.

    Administración

    El grupo de la banda de opciones Administración brinda acceso directo a:

    Alinear

    Las opciones del grupo Alinear definen la posición horizontal y vertical relativa para el contenido del objeto:

    • Alinear objetos a la izquierda: los objetos se alinean con el borde izquierdo del primer objeto seleccionado o del último objeto de la izquierda.

    • Alinear objetos al centro: los objetos se alinean con el centro horizontal del primer objeto seleccionado o con el centro horizontal del objeto más grande.

    • Alinear objetos a la derecha: los objetos se alinean con el borde derecho del primer objeto seleccionado o del último objeto de la derecha.

    • Distribuir horizontalmente: los objetos se distribuyen usando el mismo espacio horizontal.

    • Alinear objetos arriba: los objetos se alinean con el borde superior del primer objeto seleccionado o con el objeto más alto.

    • Alinear objetos en el medio: los objetos se alinean con el centro vertical del primer objeto seleccionado o con el centro vertical del objeto más grande.

    • Alinear objetos abajo: los objetos se alinean con el borde inferior del primer objeto seleccionado o con el objeto más bajo.

    • Distribuir verticalmente: los objetos se distribuyen usando el mismo espacio vertical.

    Objetos

    El grupo Objetos le permite trabajar con múltiples objetos.

    • Agrupar objetos: une los objetos seleccionados y hace que se comporten como un solo objeto.

    • Desagrupar objetos: separa los objetos agrupados.

    Organizar posiciona los objetos de modo que aparezcan adelante o detrás el uno del otro.

    • Enviar atrás: envía el elemento un nivel hacia atrás.

    • Enviar al fondo: envía el elemento detrás de todos los elementos en la etiqueta.

    • Traer adelante: envía el elemento un nivel hacia adelante.

    • Enviar al frente: envía el elemento al frente de todos los elementos en la etiqueta.

    Borrar le permite eliminar los objetos seleccionados individuales o en grupo de su plantilla de etiquetas.

    Pestaña Datos

    La pestaña Datos muestra la banda de opciones Designer con grupos que permiten conectar en forma instantánea un objeto con orígenes de datos usados comúnmente,, o definir conexiones de datos en mayor detalle::


    Asistente de bases de datos paso a paso

    El Asistente de bases de datos es un proceso guiado que permite al usuario configurar una conexión con una base de datos y seleccionar qué tablas y campos se usarán.


    Editar base de datos permite editar todas las bases de datos existentes conectadas usando un asistente.

    El asistente además permite ordenar, filtrar, registrar y definir cuántas copias de etiquetas se imprimirán por registro de base de datos.

    Administración de orígenes de datos

    El grupo de la banda de opciones de Administración de orígenes de datos brinda acceso a:

    Administrador de datos dinámicos

    El Administrador de datos dinámicos es un cuadro de diálogo que permite al usuario administrar los orígenes de datos dinámicos para objetos de etiquetas y formularios.

    Los objetos de etiquetas y formularios pueden conectarse a múltiples variables, funciones y bases de datos.

    Para abrir el cuadro de diálogo, haga clic en el botón Administrador de datos dinámicos en la banda de opciones Designer.


    Para leer más sobre el modo de definir los orígenes de datos, consulte las siguientes secciones:

    Cuadro de diálogo Orden de solicitud de variable

    El cuadro de diálogo Orden de solicitud de variable define el orden en el que los valores variables se solicitan al momento de imprimir.

    El cuadro de diálogo muestra el rango completo de variables definidas actualmente.

    Para cambiar el orden de solicitud, seleccione una variable de la lista y cambie su posición utilizando la función de arrastrar y colocar o los botones Subir y Bajar. Repita este paso para cada variable cuya posición de solicitud deba cambiar.

    Pestaña Ver


    La pestaña Ver le permite controlar la función de zoom del documento, la visibilidad de los marcadores, las ayudas visuales y el giro de la superficie de diseño. Habilita los siguientes grupos de la banda de opciones:

    • Zoom: define el nivel de zoom de la superficie de diseño y el comportamiento de zoom de la ventana Designer.

    • Visibilidad de marcadores de objetos: define la configuración de la visibilidad para las propiedades de objetos.

    • Alineación y líneas de división: configura el comportamiento de la ubicación del objeto y define las propiedades para las líneas de división de la superficie de diseño.

    • Giro: gira la superficie de diseño en el sentido de las agujas del reloj 90 grados por clic.

    Zoom

    El grupo Zoom define el nivel de acercamiento de la superficie de diseño.

    • Ampliar documento: muestra toda la etiqueta en la ventana Designer.

    • Ampliar objetos: muestra todos los objetos en la ventana Designer.

    • Acercar: amplía la superficie de diseño en un porcentaje del nivel de zoom definido actualmente.

    • Alejar: disminuye la superficie de diseño en un porcentaje del nivel de zoom definido actualmente.

    • Menú desplegable de porcentaje de zoom: le permite escribir o seleccionar el porcentaje de zoom exacto para su documento actual.

    Visibilidad de marcadores de objetos

    Guías de alineación y líneas de división

    El grupo Alineación y líneas de división configura el comportamiento de la ubicación del objeto y define las propiedades para las líneas de división de la superficie del diseño.

    • Mostrar guías de línea de cuadrícula: hace que los puntos de la cuadrícula de la superficie de diseño sean visibles.

    • Tamaño de cuadrícula X: define la distancia horizontal entre los puntos de la cuadrícula.

    • Tamaño de cuadrícula Y: define la distancia vertical entre los puntos de la cuadrícula.

    • Desplazamiento de cuadrícula X: define el desplazamiento horizontal de la cuadrícula desde el centro de la superficie de diseño.

    • Desplazamiento de cuadrícula Y: define el desplazamiento vertical de la cuadrícula desde el centro de la superficie de diseño.

    • Alinear objetos: alinea un objeto con otro objeto en la superficie de diseño. Cuando un objeto está alineado, aparece una línea que marca la alineación del objeto.

    • Alinear con líneas de división: alinea los objetos seleccionados con las líneas de división.

    • Nota

      Ciertos modelos de impresoras de inyección de tinta continua (CIJ) solo imprimen en posiciones predefinidas de superficie de la etiqueta. Si dicha impresora está actualmente seleccionada, la configuración de las líneas de división son definidas por el controlador de la impresora y se desactivan para esta etiqueta. La opción Alinear con líneas de división se habilita automáticamente.

    • No alinear: hace que la posición del objeto sea independiente de las líneas de división y la posición de otros objetos.

    Giro

    El botón Girar vista rota la superficie de diseño en el sentido de las agujas del reloj. Las reglas horizontal y vertical se adaptan a la posición actual de la superficie de diseño.

    Sugerencia

    El tipo de rotación lo define el controlador de la impresora. Ciertos controladores admiten un giro completo de 360 grados (90 grados por clic), mientras que otros permiten un giro de 90 grados en el sentido de las agujas del reloj (vertical/horizontal).

    Pestaña Solución


    La pestaña Solución permite un rápido y fácil acceso a los comandos relacionados con toda la solución de impresión. La pestaña habilita los siguientes grupos de la banda de opciones:

    • Portapapeles: almacena los objetos o grupos de objetos seleccionados.

    • Nuevo: permite agregar etiquetas o formularios adicionales a la solución activa.

    • Acción: comienza el proceso de impresión o ejecuta un formulario.

    • Importar y exportar: permite importar, publicar y exportar archivos de soluciones.

    Portapapeles

    El grupo Portapapeles almacena temporalmente los elementos, los objetos o grupos de objetos seleccionados. Utilice los objetos seleccionados o almacenados para transferirlos de una etiqueta o solución a otra.

    Sugerencia

    Es compatible copiar y pegar contenido de texto (texto sin formato, RTF) y gráfico (mapas de bits) en múltiples aplicaciones.

    • Pegar: pega un documento (etiqueta/formulario) en la solución.

    • Cortar: elimina los documentos seleccionados de la solución y los agrega al portapapeles para pegarlos en otro lado.

    • Copiar: copia el documento seleccionado en el portapapeles.

    • Borrar: elimina el objeto seleccionado de la solución.

    Nuevo

    Nuevo permite agregar etiquetas o formularios adicionales a la solución activa. Las etiquetas y los formularios que están incluidos en la solución se encuentran en el Explorador de soluciones.

    • Etiqueta nueva: agrega una nueva etiqueta a la solución activa. Después de hacer clic en el botón Etiqueta nueva aparece el Asistente de configuración de etiquetas.

    • Formulario nuevo: agrega un nuevo formulario a la solución activa. Después de hacer clic en el botón Formulario nuevo, aparece una superficie de diseño en blanco. El formulario está listo para editarse.

    Acción

    Configurar como Formulario inicial establece el formulario como Designerpredeterminado. La próxima vez que abra la solución, el formulario inicial se abre y está listo para ejecutarse o editarse.

    Importación y exportación

    El grupo Importar y exportar permite importar, publicar y exportar archivos de soluciones.

    Importar a solución le permite importar documentos a la solución. Los formatos de archivos compatibles son:

    • Archivo de solución (.nsln)

    • Archivo de etiqueta (.nlbl)

    • Archivo de etiqueta (V6) (.lbl)

    • Archivo d formulario (V6) (.xff)

    Cuando se envía un comando de importación, se abre el cuadro de diálogo Abrir. Seleccione el archivo que quiera importar. El archivo importado aparece visible en el administrador de soluciones.

    Nota

    Los archivos de etiquetas .lbl y de formularios .xff son tipos de archivos heredados utilizados con la versión 6 o versiones anteriores.

    Exportar etiqueta: guarda el documento en el disco y la habilita para usarla en otra solución. Después de hacer clic en Exportar etiqueta, aparece el cuadro de diálogo Exportar etiqueta. Seleccione la ubicación para guardar la etiqueta.

    Pestañas contextuales

    La pestaña Contextual es una pestaña oculta que aparece visible en la fila de pestañas cuando se selecciona un objeto de etiqueta o formulario específico en la superficie de diseño. Las pestañas contextuales aparecen a la derecha de la pestaña Designer estándar. La selección de pestañas mostradas depende del objeto que está editando actualmente.

    • Las pestañas contextuales específicas de la etiqueta se describen aquí.

    • Las pestañas contextuales específicas del formulario se describen aquí.


    Pestañas contextuales específicas de la etiqueta

    Al editar varios objetos de etiquetas, aparecen las siguientes pestañas contextuales según el objeto seleccionado:

    Pestaña contextual de diseño

    La pestaña Diseño sirve como pestaña contextual que define el diseño y la posición de un objeto.


    Los siguientes grupos de configuración están disponibles en la pestaña Diseño:

    • General: define la visibilidad y el estado de impresión del objeto en una etiqueta.

    • Posición: define la posición del objeto en la superficie de diseño.

    • Organizar: posiciona al objeto según el objeto contiguo en una etiqueta.

    General

    El grupo General define la visibilidad y el estado de impresión del objeto en una etiqueta.

    • No imprimible: cuando se habilita esta opción, el objeto no se puede imprimir en la etiqueta. El objeto permanece visible en la vista preliminar de la etiqueta.

    • Visible: si se deshabilita, el objeto no aparece ni en la vista preliminar ni en la etiqueta impresa. El objeto es tratado como si no existiera.

    • Configuración de visibilidad: define si el objeto seleccionado aparecerá en la etiqueta impresa o no.

      • Condición: un objeto está activado o visible si el resultado de la condición dada es "Verdadero".

    • Optimización de impresión: permite activar el uso de elementos de la impresora (disponibles con los objetos rectángulo, código de barras, línea, elipse e inverso).

      • Usar elementos de impresora si son compatibles: acelera el proceso de impresión.

        Si está activado según el modelo de la impresora, una parte del proceso de elementos de etiquetas la maneja directamente la impresora: fuentes internas, formas, códigos de barras, etc.

      • Imprimir siempre como gráficos: envía e imprime los objetos como archivos gráficos.

    • Nombre: permite escribir el nombre del objeto y su descripción.

    Posición

    El grupo Posición configura la ubicación y el tamaño del objeto en una etiqueta.

    El botón Posición abre:

    • X e Y: las coordenadas configuran la posición exacta en la superficie de diseño.

    • Ancho y Alto: dimensiones del objeto.

    • Mantener la relación de aspecto: garantiza que ambas dimensiones del objeto cambien proporcionalmente mientras se ajusta el tamaño.

    • Ángulo de giro: gira el objeto en el sentido de las agujas del reloj.

    El botón Punto de anclaje define el lugar en el que un objeto se fija a la superficie de diseño. Los objetos de tamaño variable aumentan o reducen su tamaño en la dirección opuesta al punto de anclaje elegido.

    Mantener la relación de aspecto: garantiza el ajuste de tamaño proporcional del objeto.

    Bloquear: previene que el objeto seleccionado se mueva durante el proceso de diseño.

    Organizar

    Agrupar objetos: agrega los objetos seleccionados a un grupo.

    • Agrupar objetos: une los objetos seleccionados y hace que se comporten como un solo objeto.

    • Desagrupar objetos separa los objetos agrupados anteriormente.

    Organizar: define cómo se posicionan los objetos en un grupo.

    • Traer adelante: mueve el objeto seleccionado una capa más arriba.

    • Traer al frente: mueve el objeto seleccionado arriba de la pila de objetos.

    • Enviar atrás: mueve el objeto seleccionado una capa más abajo.

    • Enviar al fondo: mueve el objeto seleccionado al fondo de la pila de objetos.

    Pestaña contextual del código de barras

    La pestaña Código de barras sirve como pestaña contextual que define el tipo, el diseño y la posición de un objeto de código de barras.


    Los siguientes grupos de configuración están disponibles en la pestaña Código de barras:

    • Código de barras: define el tipo de símbolo del código de barras básico y sus dimensiones.

    • Configuración: define los detalles del código de barras.

    • Organizar: posiciona al objeto según el objeto contiguo en una etiqueta.

    Pestaña Código de barras

    El grupo Código de barras le permite elegir el tipo de código de barras y configurar las dimensiones de su símbolo de código de barras.

    Nota

    La configuración en el grupo Código de barras depende del tipo de código de barras seleccionado.

    • Tipo de código de barras: define el tipo de símbolo de código de barras que se usará en una etiqueta.

    Sugerencia

    En forma predeterminada, se selecciona el tipo de código de barras Code128. Para obtener más detalles sobre los tipos de códigos de barras disponibles, consulte la sección Tipos de códigos de barras y configuración disponible.

    • Tipo de barra de datos: si se selecciona uno de los tipos de códigos de barras Barra de datos, el tipo de barra de datos define el subtipo específico que se utilizará en la etiqueta.

    • Dimensión X: ancho de la barra angosta del código de barras en la Unidad de medida seleccionada.

    • Altura: dimensión vertical de su código de barras en la Unidad de medida seleccionada.

    • Relación define la relación entre los anchos de las barras anchas y angostas del código de barras.

      Cada tipo de código de barras tiene el rango de las relaciones permitidas limitadas por el estándar. Designer solo le permite usar relaciones válidas. De manera predeterminada, la relación está configurada en 3. Esto significa que el ancho de una barra ancha es 3 veces el ancho de una barra angosta.

      Nota

      Las relaciones disponibles dependen de la dimensión X seleccionada. Si está cambiando la dimensión X, esto también afecta la selección de las relaciones disponibles.

    • Alto de fila define el alto de una fila única de datos en códigos de barra 2D. El alto de fila se especifica como un múltiplo de la dimensión X.

    Configuración

    El grupo Configuración permite configurar los detalles el código de barras.

    El botón Lenguaje natural define el diseño del contenido en lenguaje natural.

    • Sin lenguaje natural: hace que aparezca el código de barras sin texto en lenguaje natural.

    • Arriba del código de barras: ubica el texto en lenguaje natural arriba del código de barras.

    • Debajo del código de barras: ubica el texto en lenguaje natural debajo del código de barras.

    El grupo Estilo le permite definir propiedades personalizadas para el texto en lenguaje natural.

    • Fuente personalizada: permite seleccionar la fuente y el tamaño de fuente. Las fuentes internas de la impresora no pueden utilizarse como fuente de lenguaje natural personalizada.

    • Ajuste automático de escala de fuente: Si está habilitada (opción predeterminada), el texto en lenguaje natural se agranda o se achica proporcionalmente a medida que cambia el tamaño del código de barras. Para definir un tamaño personalizado para el texto en lenguaje natural, deshabilite esta opción y seleccione el tamaño de fuente apropiado.

    • Negrita: hace que el texto en lenguaje natural aparezca en negrita.

    • Cursiva: hace que el texto en lenguaje natural aparezca en cursiva.

    Sugerencia

    Los Detalles de código de barras varían según los estándares de los códigos de barras. Defina las opciones mostradas respecto del tipo de código de barras seleccionado actualmente. En las secciones dedicadas, se describen los detalles para los códigos de barras 1D y 2D:

    Sugerencia

    El dígito de control deriva de los dígitos del código de barras anterior y se encuentra en el dígito final de un código de barras.

    Color: configura el color de la línea del código de barras y el color del contenido en lenguaje natural en la etiqueta impresa.

    Organizar

    Agrupar objetos: agrega los objetos seleccionados a un grupo.

    • Agrupar objetos: une los objetos seleccionados y hace que se comporten como un solo objeto.

    • Desagrupar objetos separa los objetos agrupados anteriormente.

    Organizar: define cómo se posicionan los objetos en un grupo.

    • Traer adelante: mueve el objeto seleccionado una capa más arriba.

    • Traer al frente: mueve el objeto seleccionado arriba de la pila de objetos.

    • Enviar atrás: mueve el objeto seleccionado una capa más abajo.

    • Enviar al fondo: mueve el objeto seleccionado al fondo de la pila de objetos.

    Pestaña contextual de forma

    La pestaña Forma es una pestaña contextual que define la apariencia de los objetos de elipse, rectángulo y línea.


    Los siguientes grupos de configuración están disponibles en la pestaña Forma:

    • Esquema: define cómo debe aparecer la línea de la forma seleccionada.

    • El grupo Relleno define el estilo y color de relleno de la forma.

    • Organizar: posiciona al objeto según el objeto contiguo en una etiqueta.

    Esquema

    El grupo Esquema define cómo debe aparecer la línea de la forma seleccionada.

    Las opciones del botón Estilo de esquema son:

    • Ninguno: hace que la línea del objeto sea invisible.

    • Sólido: hace que la línea del objeto sea sólida.

    • Punto: hace que la línea del objeto sea punteada.

    • Guión: hace que la línea del objeto sea discontinua.

    • Borrar: hace que partes de otros objetos debajo de la línea sean invisibles.

    Color de esquema: define el color de línea de la forma.

    Grosor: define el ancho de las líneas del objeto.

    Radio de redondeo: redondea las esquinas del rectángulo. Los valores más altos hacen que la curva se más amplia.

    Relleno

    El grupo Relleno define el estilo y color de relleno de la forma.

    Las opciones de Estilo de relleno son:

    • Ninguno: hace que el objeto sea completamente transparente.

    • Borrar: hace que otros objetos debajo del activo sean invisibles.

    • Sólido: rellena el objeto con color sólido.

    • Diagonal derecha: rellena el objeto con líneas diagonales que ascienden hacia el lado derecho.

    • Diagonal izquierda: rellena el objeto con líneas diagonales que ascienden hacia el lado izquierdo.

    • Vertical: rellena el objeto con líneas verticales.

    • Horizontal: rellena el objeto con líneas horizontales.

    • Cruzado: rellena el objeto con líneas cruzadas.

    • Diagonales cruzadas rellena el objeto diagonales cruzadas.

    • 25% de color: establece la opacidad del color de relleno en el 25 %.

    • 50% de color: establece la opacidad del color de relleno en el 50 %.

    • 75% de color: establece la opacidad del color de relleno en el 75 %.

    Color de fondo: define el color de relleno de la forma.

    Organizar

    Agrupar objetos: agrega los objetos seleccionados a un grupo.

    • Agrupar objetos: une los objetos seleccionados y hace que se comporten como un solo objeto.

    • Desagrupar objetos separa los objetos agrupados anteriormente.

    Organizar: define cómo se posicionan los objetos en un grupo.

    • Traer adelante: mueve el objeto seleccionado una capa más arriba.

    • Traer al frente: mueve el objeto seleccionado arriba de la pila de objetos.

    • Enviar atrás: mueve el objeto seleccionado una capa más abajo.

    • Enviar al fondo: mueve el objeto seleccionado al fondo de la pila de objetos.

    Pestaña contextual de imágenes

    La pestaña Imagen sirve como pestaña contextual para definir las opciones de ajuste de tamaño de las imágenes y la disposición de los objetos.


    Los siguientes grupos de configuración están disponibles en la pestaña Imagen:

    • Ajuste de tamaño: ajusta el tamaño del objeto según el objeto contiguo en una etiqueta.

    • Organizar: posiciona al objeto según el objeto contiguo en una etiqueta.

    Ajustar el tamaño

    El grupo Ajustar el tamaño define si la imagen se adapta al tamaño de la etiqueta al momento de imprimir.

    El botón Ajustar imagen abre las opciones de tamaño de la imagen.

    • Opciones de ajuste de tamaño: define cómo las dimensiones del archivo de origen se adaptan al tamaño del objeto al momento de imprimirlo.

      • Mantener tamaño original de imagen: desactiva el ajuste de tamaño. El archivo de origen se muestra utilizando el objeto con su tamaño original.

      • Ajustar tamaño proporcionalmente: hace que el tamaño del archivo de origen se ajuste proporcionalmente. La relación de aspecto del tamaño del archivo de origen se conserva.

      • Ajustar tamaño al tamaño diseñado: ajusta el archivo de la imagen horizontalmente y verticalmente para que se ajuste al rectángulo delimitador. Esta opción probablemente distorsione la imagen.

    • Tamaño original: muestra el Ancho y el Alto antes de ajustar el tamaño.

    • Volver al tamaño de la imagen original: deshace las acciones de ajuste de tamaño.

    Mantener la relación de aspecto garantiza que ambas dimensiones del objeto cambien proporcionalmente mientras se ajusta el tamaño.

    Organizar

    Agrupar objetos: agrega los objetos seleccionados a un grupo.

    • Agrupar objetos: une los objetos seleccionados y hace que se comporten como un solo objeto.

    • Desagrupar objetos separa los objetos agrupados anteriormente.

    Organizar: define cómo se posicionan los objetos en un grupo.

    • Traer adelante: mueve el objeto seleccionado una capa más arriba.

    • Traer al frente: mueve el objeto seleccionado arriba de la pila de objetos.

    • Enviar atrás: mueve el objeto seleccionado una capa más abajo.

    • Enviar al fondo: mueve el objeto seleccionado al fondo de la pila de objetos.

    Pestaña contextual de texto

    La pestaña Texto sirve como pestaña contextual para definir el formato de objetos de Texto y Cuadro de texto. Objetos


    Los siguientes grupos de configuración están disponibles en la pestaña Texto:

    • Formato: permite definir el formato del texto.

    • Configuración de texto: permite definir el diseño del contenido textual que se agrega al objeto de etiqueta.

    • Organizar: posiciona al objeto según el objeto contiguo en una etiqueta.

    Formato

    El grupo Formato permite definir el formato del texto.

    • Mostrar u ocultar fuentes de impresora: este botón permite ver u ocultar las fuentes de la impresora en la lista de fuentes.

    • Fuente: permite especificar el tipo de letra y su tamaño. Las fuentes se dividen en dos grupos: fuentes OpenType o fuentes de impresora.

      Nota

      Si la impresora seleccionada actualmente es una impresora térmica, habrá fuentes adicionales en la lista de fuentes disponibles. Estas son las fuentes de impresora identificadas con el icono de la impresora frente a los nombres.

    • La fuente puede aparecer en Negrita, Cursiva, Subrayada o como texto Tachado.

    • Los botones de alineación le permiten alinear el texto a la izquierda, al centro, a la derecha o uniformemente.

    • Color de fuente: especifica el color de fuente y subrayado.

    • Los botones Aumento/Disminuir fuente le permiten cambiar gradualmente el tamaño de la fuente.

    • Escala: factor que define qué tanto se estira la fuente respecto de las proporciones originales.

      Nota

      Si el factor de reducción es 100 %, la fuente tiene un aspecto normal. Si el factor es 200 %, significa que la fuente tiene el doble de ancho. Si es 50 %, la fuente tiene la mitad del ancho.

    Configuración de texto

    El grupo Configuración de texto permite definir el diseño del contenido textual que se agrega al objeto.

    El botón Caracteres y párrafos abre las opciones de espaciado interlineal y entre caracteres:

    • Espaciado interlineal: distancia entre cada línea en un párrafo.

    • Espaciado entre caracteres: distancia entre caracteres individuales.

    El botón Efectos muestra los efectos de texto disponibles:

    • Inverso: invierte los colores del texto y el fondo.

    • Espejo: texto en espejo.

    • Impresión RTL: imprime el texto de derecha a izquierda.

    Sugerencia

    La mayor parte de las impresoras térmicas imprimen automáticamente los textos árabes y hebreos de derecha a izquierda. Active esta opción si el sistema operativo no ofrece soporte RTL nativo.

    El botón Ajustar texto abre las opciones de tamaño de texto automático:

    • Ninguno: deshabilita el ajuste de tamaño. En este caso, las dimensiones del campo texto y el tamaño de fuente no se adaptan a la cantidad de contenido insertado en un cuadro de texto.

    • Ignorar contenido excesivo: quita el contenido de texto que no cabe dentro del objeto.

    Sugerencia

    Cuando está habilitado, el objeto solo usa la cantidad de texto que puede estar contenida en el cuadro. El resto del texto se descarta.

    • Ajustar altura para adaptarse al contenido: fija la altura del cuadro de texto para que se adapte al contenido.

    • Ajustar contenido adaptando el tamaño de fuente: fija el rango de tamaño aceptable de la fuente del objeto de etiqueta. El tamaño de fuente se adapta al tamaño del cuadro de texto automáticamente.

    Nota

    El botón Ajustar texto está disponible cuando se configura el objeto Cuadro de texto enriquecido.

    Organizar

    Agrupar objetos: agrega los objetos seleccionados a un grupo.

    • Agrupar objetos: une los objetos seleccionados y hace que se comporten como un solo objeto.

    • Desagrupar objetos separa los objetos agrupados anteriormente.

    Organizar: define cómo se posicionan los objetos en un grupo.

    • Traer adelante: mueve el objeto seleccionado una capa más arriba.

    • Traer al frente: mueve el objeto seleccionado arriba de la pila de objetos.

    • Enviar atrás: mueve el objeto seleccionado una capa más abajo.

    • Enviar al fondo: mueve el objeto seleccionado al fondo de la pila de objetos.

    Pestañas contextuales específicas del formulario

    La pestaña Contextual es una pestaña oculta que se muestra en la fila de pestañas cuando se selecciona un objeto de formulario específico en la superficie de diseño. La pestaña Contextual aparece a la derecha de las pestañas Designer estándares.

    Las siguientes pestañas ofrecen un fácil acceso a los comandos específicos de los objetos:

    • Objeto: permite definir la capacidad de impresión del objeto, su posición y la disposición.

    • Control de formulario: permite definir las características relacionadas a un objeto de formulario: diseño y eventos asignados.

    • Imagen: brinda acceso a los eventos relacionados con las imágenes y las opciones de ajuste de tamaño de las imágenes.

    Pestaña contextual de diseño

    La pestaña Diseño sirve como pestaña contextual que define el diseño y la posición de un objeto.


    Los siguientes grupos de configuración están disponibles en la pestaña Diseño:

    • General: define la visibilidad y el estado de impresión del objeto en una etiqueta.

    • Posición: define la posición del objeto en la superficie de diseño.

    • Organizar: posiciona al objeto según el objeto contiguo en una etiqueta.

    General

    El grupo General habilita/deshabilita el objeto y define su visibilidad en un formulario.

    • Habilitado: define si el objeto estará activo (editable) al iniciar el formulario o no.

    • Visible: define si el objeto seleccionado aparecerá en el formulario o no.

    • Condiciones: un objeto está activado o visible si el resultado de la condición dada es "Verdadero".

    • Nombre: permite escribir el nombre del objeto y su descripción.

    Posición

    El grupo Posición configura la ubicación y el tamaño del objeto en un formulario.

    El botón Posición abre:

    • X e Y: las coordenadas configuran la posición exacta en la superficie de diseño (en px).

    • Ancho y Alto: dimensiones del objeto.

    El botón Punto de anclaje define el lugar en el que un objeto se fija a la superficie de diseño. Los objetos de tamaño variable aumentan o reducen su tamaño en la dirección opuesta al punto de anclaje elegido.

    • Ajustar tamaño horizontalmente con formulario y Ajustar tamaño verticalmente con formulario: el tamaño del objeto se adapta automáticamente a los distintos tamaños del formulario.

      • Ajustar tamaño horizontalmente con formulario: hace que el ancho del objeto se adapte al tamaño ajustado del formulario.

      • Ajustar tamaño verticalmente con formulario: hace que el alto del objeto se adapte al tamaño ajustado del formulario.

    Nota

    Si ambas opciones están habilitadas, el ancho y el alto del objeto se adaptan simultáneamente al formulario con tamaño ajustado.

    Mantener la relación de aspecto garantiza el ajuste de tamaño proporcional del objeto.

    Bloquear: previene que el objeto seleccionado se mueva durante el proceso de diseño.

    Organizar

    Agrupar objetos: agrega los objetos seleccionados a un grupo.

    • Agrupar objetos: une los objetos seleccionados y hace que se comporten como un solo objeto.

    • Desagrupar objetos separa los objetos agrupados anteriormente.

    Organizar: define cómo se posicionan los objetos en un grupo.

    • Traer adelante: mueve el objeto seleccionado una capa más arriba.

    • Traer al frente: mueve el objeto seleccionado arriba de la pila de objetos.

    • Enviar atrás: mueve el objeto seleccionado una capa más abajo.

    • Enviar al fondo: mueve el objeto seleccionado al fondo de la pila de objetos.

    Pestaña contextual de control de formulario

    La pestaña de control de formulario le permite asignar acciones al objeto y configurar su apariencia.

    Los siguientes grupos de configuración están disponibles en la pestaña Control de formulario:

    Eventos

    El grupo Eventos permite definir varios eventos que pueden ejecutarse usando el objeto seleccionado.

    • El botón Eventos abre la lista de eventos disponibles para el objeto seleccionado.

    Ejemplo:

    Los eventos típicos en Designer son Al hacer clic, Al enfocar, Al salir, etc.

    Cada evento se ejecuta usando las acciones. El botón Acciones... brinda acceso al Editor de acciones, que sirve como herramienta para administrar las acciones en una solución de etiquetas.

    Estilo (para contenido contextual)

    El grupo Estilo define cómo debe aparecer el contenido de texto de un objeto de formulario.

    El botón Mostrar u ocultar fuentes de impresora muestra u oculta las fuentes de impresora en la lista de tipos de letras.

    Fuente permite especificar el tipo de letra y su tamaño. Las fuentes se dividen en dos grupos: fuentes OpenType o fuentes de impresora.

    Nota

    Si la impresora seleccionada actualmente es una impresora térmica, habrá fuentes adicionales en la lista de fuentes disponibles. Hay fuentes de impresora identificadas con el icono de la impresora frente a los nombres.

    La fuente puede aparecer en Negrita, Cursiva, Subrayada o como texto Tachado.

    La Escala es un factor que define qué tanto se estira la fuente respecto de las proporciones originales. Si el factor es 100 %, la fuente tiene un aspecto normal. Si el factor es 200 %, significa que la fuente tiene el doble de ancho. Si es 50 %, la fuente está estirada.

    La Alineación de texto define la posición relativa horizontal del contenido de un objeto.

    • Alinear a la izquierda: coloca el texto en el borde izquierdo de un objeto.

    • Alinear en el centro: coloca el texto en el centro de un objeto.

    • Alinear a la derecha: coloca el texto en el borde derecho de un objeto.

    El Color de fuente permite especificar los colores de fuente y subrayado.

    Color de fondo: define el color de fondo del objeto.

    El botón Color de los bordes abre la configuración del ancho y el color de los bordes.

    Configuración de texto define el diseño del texto.

    Estilo (para contenido gráfico)

    El grupo Estilo define el diseño de los objetos gráficos de formulario.

    • Mostrar borde define si el borde del objeto se ve o no.

    • El botón Configuración de los bordes abre la configuración del color de borde y ancho de borde.

    • El Color de fondo define el color de fondo del objeto.

    Estilo (para tablas)

    El grupo Estilo define el aspecto del objetoTabla de base de datos en un formulario.

    • Estilo de tabla define la apariencia visual del objeto y su contenido.

    • El Estilo de las celdas define la apariencia visual de las celdas seleccionadas en el objeto Tabla de bases de datos.

    Organizar

    Agrupar objetos: agrega los objetos seleccionados a un grupo.

    • Agrupar objetos: une los objetos seleccionados y hace que se comporten como un solo objeto.

    • Desagrupar objetos separa los objetos agrupados anteriormente.

    Organizar: define cómo se posicionan los objetos en un grupo.

    • Traer adelante: mueve el objeto seleccionado una capa más arriba.

    • Traer al frente: mueve el objeto seleccionado arriba de la pila de objetos.

    • Enviar atrás: mueve el objeto seleccionado una capa más abajo.

    • Enviar al fondo: mueve el objeto seleccionado al fondo de la pila de objetos.

    Pestaña contextual de imágenes (específica del formulario)

    La pestaña Imagen sirve como pestaña contextual para definir las opciones de ajuste de tamaño de las imágenes y la disposición de los objetos.


    Los siguientes grupos de configuración están disponibles en la pestaña Imagen:

    • Eventos: permite definir varios eventos que pueden ejecutarse usando el objeto seleccionado

    • El grupo Ajustar tamaño define cómo las dimensiones del archivo de origen se adaptan al tamaño del objeto cuando se ejecuta el formulario.

    • Organizar: posiciona al objeto según el objeto contiguo en el formulario.

    Almacenamiento de documentos

    La pestaña contextual Almacenamiento de documentos permite realizar acciones de almacenamiento de documentos en Designer.

    Almacenamiento de documentos es una funcionalidad de NiceLabel Control Center. Hace que NiceLabel Control Center funcione como un repositorio de archivos compartidos en el servidor, donde los usuarios pueden guardar sus archivos, recuperarlos y controlar sus revisiones.

    La pestaña contextual Almacenamiento de documentos permite realizar acciones de almacenamiento de documentos directamente desde Designer. De este modo, no es necesario acceder y abrir el archivo en NiceLabel Control Center.

    Nota

    Esta pestaña contextual necesita la conexión con NiceLabel Control Center. La licencia de LMS Enterprise es obligatoria para dichas configuraciones.

    El grupo Revisiones permite realizar las acciones de almacenamiento de documentos disponibles:

    • Desproteger: habilita el archivo del NiceLabel Control Center almacenamiento de documentos de modo que se pueda editar. El archivo desprotegido se marca y bloquea para la edición de otro usuario. Todos los otros usuarios verán la revisión actual del archivo, mientras que el autor (diseñador) ya esté trabajando con un borrador nuevo.

    Nota

    Después de abrir un documento desde el almacenamiento de documentos (Archivo > Abrir > Almacenamiento de documentos), el comando de edición permanece desactivado hasta que desproteja el documento.

    • Proteger: vuelve a bloquear el archivo en el NiceLabel Control Center almacenamiento de documentos una vez que finaliza la edición. Cuando protege el archivo, la revisión del archivo aumentará de a uno. El comentario ingresado se agrega al registro de archivos.

    • Descartar desprotección: descarta la desprotección del archivo actual y otorga acceso total al archivo a otros usuarios.

      Aviso

      Si hace clic en Descartar desprotección, inevitablemente perderá todos los cambios que haya hecho algún usuario después de desproteger el archivo. Para conservar los cambios, proteja primero las etiquetas o soluciones.

    • Almacenamiento de documentos: abre la ubicación del almacenamiento de documentos del NiceLabel Control Center conectado.

    Pestaña Ayuda

    La pestaña Ayuda proporciona acceso a varios recursos que lo ayudarán a diseñar y utilizar etiquetas y formularios rápida y eficazmente.


    El grupo de la banda de opciones Ayuda incluye botones con vínculos a los siguientes recursos.

    • Ayuda: Designer ayuda en línea.

    • Guías del usuario: colección en línea de guías del usuario de NiceLabel. La colección incluye guías del usuario para la cartera completa de productos.

    • Videos de capacitación: NiceLabel colección de videos de capacitación.

    • Base de conocimiento: biblioteca en línea de archivos que describen muchas soluciones técnicas, sugerencias y problemas resueltos para etiquetas soluciones de impresión.

    • Archivos de muestra: acceso a la colección de archivos de etiquetas de muestra. Utilícelos para familiarizarse con Designer y explorar las capacidades del software.

    • Soporte técnico: lo conecta con el departamento de soporte técnico de NiceLabel.

    El grupo de la banda de opciones Producto incluye vínculos a:

    Etiqueta RFID

    El cuadro de diálogo Etiqueta RFID le permite seleccionar el tipo de etiqueta RFID apropiado para definir su contenido y configurar qué tipo de datos se codificarán en la etiqueta.

    Nota

    La funcionalidad RFID está disponible con el controlador de la impresora NiceLabel instalado.

    El cuadro de diálogo Etiqueta RFID le permite configurar cómo se codifica el contenido de la etiqueta:

    Etiqueta

    El panel Etiqueta del cuadro de diálogo Etiqueta RFID le permite seleccionar qué tipo de etiqueta tendrá los datos codificados y cómo se deben escribir los datos en la etiqueta.

    El grupo Etiqueta incluye la selección del tipo de etiqueta.

    • La lista desplegable Tipo de etiqueta permite seleccionar los tipos de etiquetas RFID disponibles. La selección de los tipos de etiquetas la define automáticamente el controlador de la impresora.

    Nota

    Seleccione la impresora (y el controlador correspondiente) para la etiqueta con la etiqueta RFID en la barra de estado.

    El grupo Uso define los orígenes de datos de la Etiqueta RFID y cómo se escriben los datos en la etiqueta.

    • Escritura RFID habilitada: habilita o deshabilita la escritura de datos en la etiqueta RFID.

    Sugerencia

    Puede ser útil deshabilitar la escritura durante el proceso de diseño de etiquetas o durante las etapas del flujo de trabajo específico.

    Los campos de datos RFID codificados se agregan al explorador de Datos dinámicos debajo de la Etiqueta RFID.

    Ejemplo 6. Ejemplo

    Posibilidades de campos de datos:

    • EPC: campo de datos con código de producto electrónico

    • Datos de usuario: campo de datos con el contenido que se codificará en la etiqueta RFID

    • TID: campo de datos con ID único de la etiqueta RFID

    • Código GID: código de identificador general para etiquetas RFID

    • Código CID: número de identificación de tarjeta


    Sugerencia

    Arrastre el campo de datos adecuado y colóquelo en la etiqueta en forma de objeto de Texto, Cuadro de texto o Código de barras (definido por el controlador).

    Contenido

    El panel Contenido del cuadro de diálogo Etiqueta RFID le permite definir el contenido de una etiqueta RFID. Para codificar los datos en una etiqueta RFID, complete los pasos descritos a continuación.

    Paso 1: Seleccionar los campos de datos

    El grupo Campos de datos le permite seleccionar los campos de datos. Estos campos tendrán los datos codificados de la etiqueta RFID.

    Nota

    La selección de los Campos de datos definidos con la configuración correspondiente depende del tipo de etiqueta seleccionado.

    Ejemplos de campos de datos:

    • TID: ID único de la etiqueta RFID

    • EPC: sintaxis de los identificadores únicos asignados a los objetos, cargas de unidades, ubicaciones u otras entidades incluidas en operaciones comerciales

    • Datos de usuario: datos de carga que se escribirán en la etiqueta RFID

    • Memoria de etiqueta RFID: único campo de datos disponible para etiquetas RFID no Gen2

    Paso 2: Seleccionar el tipo de datos

    El tipo de datos define el método para ingresar el contenido del campo de datos. La disponibilidad de los tipos de datos depende del campo de datos seleccionado.

    • Bloque de memoria: la tabla le permite ingresar los datos en bloques de memoria de la etiqueta RFID. Cada fila de la tabla representa un único bloque del tipo de etiqueta seleccionado.

    Nota

    La estructura del bloque de memoria y las propiedades de los bloques individuales dependen del tipo de etiqueta seleccionado.

    Nota

    El tipo de datos puede definirse para cada bloque individualmente:

    • Código de producto electrónico (EPC): los campos agregados le permiten ingresar los datos RFID según el estándar de EPC.

    • Cadena ASCII: datos RFID que se ingresan como una cadena de caracteres ASCII.

    • Cadena de codificación HEXA: datos RFID que se ingresan como una cadena de pares hexadecimales.

    • Numérico: datos RFID que se ingresan como una cadena de dígitos.

    Tipo de codificación le permite seleccionar el formato de codificación de datos que corresponde a su Tipo de datos actual.

    Paso 3: Ingresar el valor

    Ingrese el valor que se codificará en la etiqueta RFID según el Tipo de datos seleccionado.

    Seguridad

    La pestaña Seguridad del cuadro de diálogo Etiqueta RFID le permite configurar los parámetros de seguridad de una etiqueta RFID. Esta configuración permite o niega el acceso para la escritura o edición de datos RFID.

    La configuración de la seguridad depende de la impresora seleccionada. Existen tres tipos de configuración principales.

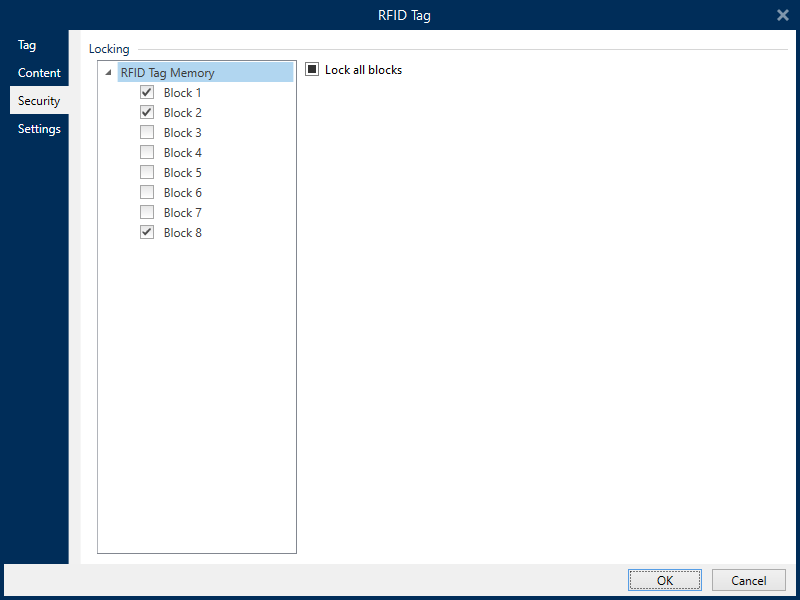

    Campo de memoria único con múltiples bloques

    El grupo Bloqueo incluye un panorama general de los bloques incluidos en la memoria de etiquetas RFID. Cada bloque puede bloquearse individualmente.

    Para proteger el bloque contra la edición y escritura, habilite la opción Bloque bloqueado.


    La opción Bloquear todos los bloques le permite bloquear todos los bloques en el campo de memoria simultáneamente o desbloquearlos si ya están bloqueados.

    Múltiples campos de memoria

    El grupo Protección de acceso configura una contraseña que debe ingresarse antes de editar o escribir los datos RFID.

    El tipo de datos define el método para ingresar la contraseña.

    • Cadena ASCII: la contraseña debe ingresarse como una cadena de caracteres ASCII.

    • Cadena de codificación HEXA: la contraseña debe ingresarse como una cadena de pares hexadecimales.

    • Numérica: la contraseña debe ingresarse como una cadena de dígitos.

    Código de eliminación define el código que desactiva la placa RFID de manera permanente e irreversible.

    Sugerencia

    Una vez que el código de eliminación esté activado, los datos no se pueden recuperar ni escribir en la etiqueta.

    El tipo de datos define el método para ingresar los caracteres del código de eliminación.

    • Cadena ASCII: el código de eliminación debe ingresarse como una cadena de caracteres ASCII.

    • Cadena de codificación HEXA: el código de eliminación debe ingresarse como una cadena de pares hexadecimales.

    • Numérico: el código de eliminación debe ingresarse como una cadena de dígitos.

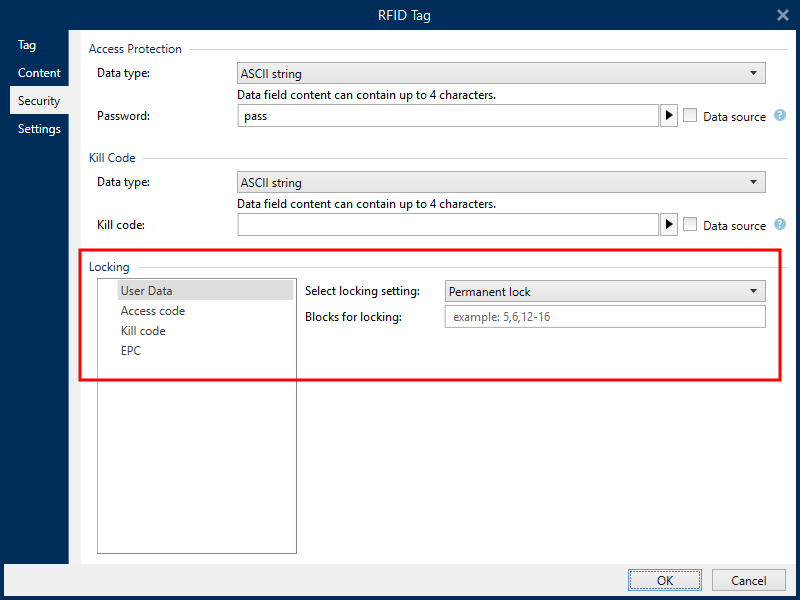

    Campos de memoria múltiples con múltiples bloques

    La configuración adicional de los Campos de memoria múltiples permiten al usuario configurar el bloqueo de bloques individuales dentro de los campos de memoria de la etiqueta RFID.

    El grupo Bloqueo incluye un panorama general de los campos de memoria incluidos en la etiqueta RFID. Cada campo de memoria puede bloquearse individualmente.

    Seleccionar la configuración de bloqueo permite definir cómo se bloquean los bloques.

    • Conservar configuración original: la configuración de bloqueo original no se puede recuperar, pero la opción predeterminada supone que la configuración de etiquetas permanece sin cambios.

    • Bloquear: el bloque está bloqueado y se evitan futuros cambios.

    • Desbloquear: el bloque está desbloqueado y se puede editar.

    • Volver a bloquear: la etiqueta RFID está desbloqueada para aplicar los cambios. Una vez realizada, la etiqueta se vuelve a bloquear de inmediato.

    • Bloqueo, desbloqueo o nuevo bloqueo permanentes: hace que la configuración descrita arriba sea permanente. Esta configuración no se puede cambiar.

    Bloques para bloquear: define los bloques individuales o rangos de bloques que se bloquearán.

    Sugerencia

    Los bloques bloqueados individualmente se definen con un índice y se separan con coma (con o sin espacio en el medio). Los rangos de bloques se definen con un guión.


    Configuración

    Nota

    La configuración disponible depende del controlador de impresora que haya seleccionado. Si no ve aquí la descripción de su configuración, consulte la Guía del usuario del controlador.

    La pestaña Configuración del cuadro de diálogo Etiqueta RFID le permite configurar varios parámetros de la etiqueta relacionados con su estructura y programación.

    Todos los parámetros disponibles se incluyen en una tabla debajo del grupo Configuración:

    • Desplazamiento de antena: define la distancia entre la parte superior de la etiqueta y la inserción RFID incrustada.

    • Atenuación de potencia: especifica la potencia de salida de radio. Use esta opción para ajustar la potencia de emisión de RF de la antena.

    • Máximo de etiquetas para detener: especifica cuántas etiquetas se pueden programar de manera incorrecta antes de detener la impresión de etiquetas. La opción se puede usar como una medida de precaución debido a que evita el consumo interminable de etiquetas erróneas. Cuando falla la programación de la etiqueta RFID, generalmente se imprime la palabra "ANULAR" en la etiqueta.

    • Número de intentos: especifica el número de veces que la impresora intenta programar la etiqueta si falla el intento inicial. El parámetro se envía a la impresora junto con el resto de los datos.

    • Verificar etiqueta válida: antes de que comience la programación de la etiqueta, la impresora verifica si está disponible una etiqueta RFID correcta en la etiqueta inteligente. La impresora también verifica si la etiqueta se puede programar.

    • Verificar escritura de datos: una vez que se codificaron los datos en la etiqueta RFID, la impresora verifica si los datos escritos son iguales al valor original.

    • Vigilancia electrónica de artículos (EAS): es un sistema antirrobo usado cuando una etiqueta de detección electrónica está unida al artículo.

      • Conservar configuración de EAS original: la configuración de EAS original no se puede recuperar, pero la opción predeterminada supone que la configuración de etiquetas permanece sin cambios.

      • Habilitar EAS: habilita la vigilancia en la etiqueta RFID. Si era una configuración original, la etiqueta permanece sin cambios.

      • Deshabilitar EAS: deshabilita la vigilancia en la etiqueta RFID. Si era una configuración original, la etiqueta permanece sin cambios.

      • Bloquear configuración de etiqueta EAS en forma permanente: bloquea en forma permanente la configuración elegida para la EAS. Este bloqueo no se puede deshacer.

    Nota

    La selección de la configuración disponible depende del tipo de etiqueta actual.

    Lectura e impresión de RFID

    En esta sección se describe cómo definir qué campos de datos de la etiqueta RFID deben leerse e imprimirse en la etiqueta usando los elementos internos de la impresora.

    Para configurar las propiedades del campo de datos y codificar los datos RFID en la etiqueta, arrástrelos a la superficie de diseño. Después de agregarlo a la superficie de diseño, el campo de datos aparece como un objeto de etiqueta de Texto normal con las propiedades adicionales descritas abajo.

    El Formato de datos define el formato en el que se escribe e imprime el contenido del campo de datos RFID en el objeto de etiqueta.

    Nota

    Los formatos de datos disponibles y el número de caracteres permitidos se definen según el controlador de la impresora y el tipo de etiqueta seleccionada.

    • Cadena de codificación HEXA: el contenido del campo de datos es una cadena de pares hexadecimales.

    • Cadena ASCII: el contenido del campo de datos es una cadena de caracteres ASCII.

    • Numérico: el contenido del campo de datos es una cadena de números.

    Nota

    Debe seleccionar una fuente nativa de impresora (las almacenadas internamente en la impresora) para imprimir. Todas las demás fuentes resultarán en error.

    Vista previa presenta el contenido del campo de datos como aparecería si se usara el Formato de datos seleccionado. La vista previa del campo de datos no incluye los datos codificados reales. Introduzca los caracteres en forma manual. En forma predeterminada, el objeto tiene tantos signos de pregunta como sea posible según la longitud del campo de datos RFID.

    Sugerencia

    La función del campo Vista previa es llenar el objeto con contenido ficticio durante el proceso de diseño de etiquetas y crear la apariencia del diseño de la etiqueta impresa. El objeto de la etiqueta impresa verdadera muestra el contenido que se leyó de la etiqueta RFID.

    El grupo Extracción de datos define qué parte del contenido del campo de datos debe leerse de la etiqueta RFID e imprimirse en la etiqueta.

    Sugerencia

    En forma predeterminada, se lee todo el rango de datos codificados de la etiqueta RFID.

    • Seleccionar bytes: especifica cuántos bytes de los datos de la etiqueta RFID codificada deben aparecer en el objeto de etiqueta.

      • Byte inicial: número de bytes de una cadena codificada que comienza la selección.

      • Longitud en bytes: número de bytes seleccionados que deben extraerse de los datos codificados.

    • Seleccionar bloques: especifica qué bloques de los datos de la etiqueta RFID codificada deben aparecer en el objeto de etiqueta.

      • Bloque inicial: número de bloque de una cadena codificada que comienza la selección.

      • Número de bloques: número de bloques seleccionados que deben extraerse de los datos codificados.
