Obtener información de etiqueta

Información de nivel de producto

Automation Builder las funciones requieren LMS Enterprise o licencia NiceLabel Cloud Business.

Esta acción devuelve información estructural sobre el archivo de etiqueta asociado. La acción proporciona información sobre las dimensiones de la etiqueta, el controlador de la impresora y todas las variables de la etiqueta y sus propiedades principales.

La acción Obtener información de etiqueta devuelve la información original guardada en el archivo de la etiqueta. Además, proporciona información una vez que se ha simulado el proceso de impresión. La simulación garantiza que todas las variables de etiquetas obtengan el valor que tendrían durante una impresión normal. Asimismo, la información de la altura de la etiqueta proporciona las dimensiones correctas si la etiqueta está definida como de altura variable (en cuyo caso el tamaño de la etiqueta depende de la cantidad de datos que se imprimirán). La acción devolverá las dimensiones para un tamaño de etiqueta, no para un tamaño de página.

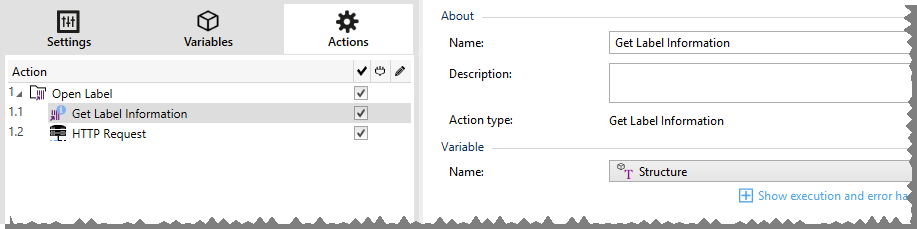

La acción guarda información de la estructura de la etiqueta en una variable seleccionada. Puede enviar los datos de vuelta al sistema utilizando la acción Solicitud HTTP (o una acción de conectividad de datos de salida similar), o en la respuesta del desencadenador, si este es bidireccional.


Nota

Esta acción debe anidarse debajo de la acción Abrir etiqueta.

El grupo Variable selecciona o crea una variable que almacena la información estructural acerca de una etiqueta.

  • Nombre: especifica el nombre de la variable. Selecciona o crea una variable que almacena la información de la etiqueta en formato XML.

    • Si desea utilizar la información de XML dentro de este desencadenador, puede definir el Filtro XML y ejecutarlo con la acción Usar filtro de datos (Automation Builder solamente).

    • Si desea devolver los datos XML como respuesta en su desencadenador HTTP o de Servicio Web, utilice esta variable directamente en el campo Datos de respuesta de la página de configuración del desencadenador.

    • Si desea guardar los datos XML en un archivo, utilice la acción Guardar datos en el archivo.

El grupo Configuración adicionalle permite habilitar el uso de valores provisionales.

  • Usar valores provisionales: reemplaza valores de orígenes de datos faltantes con valores provisionales.

Sugerencia

Consulte la sección Variable en NiceLabel 10 la guía del usuario de Designer para conocer una descripción detallada de los valores provisionales.

Información de etiqueta XML de muestra

La siguiente muestra presenta una vista estructural de los elementos y sus atributos tal cual se devuelven.

<?xml version="1.0" encoding="UTF-8"?>
<Label>
    <Original>
        <Width>25000</Width>
        <Height>179670</Height>
        <PrinterName>QLS 3001 Xe</Printer>
    </Original>
    <Current>
        <Width>25000</Width>
        <Height>15120</Height>
        <PrinterName>QLS 3001 Xe</Printer>
    </Current>
    <Variables>
        <Variable>
            <Name>barcode</Name>
            <Description></Description>
            <DefaultValue></DefaultValue>
            <Format>All</Format>
            <CurrentValue></CurrentValue>
            <IncrementType>None</IncrementType>
            <IncrementStep>0</IncrementStep>
            <IncrementCount>0</IncrementCount>
            <Length>100</Length>
        </Variable>
    </Variables>
</Format>

Especificación de información de etiqueta XML

Esta sección contiene una descripción de la estructura del archivo XML según la devuelve la acción Obtener información de etiqueta.

Nota

Todos los valores de medidas se expresan en unidades 1/1000 mm. Por ejemplo, un ancho de 25000 es 25 mm.

  • <Label>: este es un elemento de raíz.

  • <Original>: especifica las dimensiones de la etiqueta y el nombre de la impresora como están guardados en el archivo de etiqueta.

    • Ancho: este elemento contiene el ancho original de la etiqueta.

    • Altura: este elemento contiene la altura de la etiqueta original.

    • PrinterName: Este elemento contiene el nombre de la impresora para la cual se ha creado la etiqueta.

  • Actual: especifica las dimensiones de la etiqueta y el nombre de la impresora después de que se completa la impresión simulada.

    • Ancho: este elemento contiene el ancho real de la etiqueta.

    • Altura: este elemento contiene la altura real de la etiqueta. Si una etiqueta está definida como de altura variable, puede crecer junto con los objetos de la etiqueta. Por ejemplo, el tamaño de los objetos RTF y Cuadro de texto puede crecer en dirección vertical y hacer que la etiqueta también se expanda.

    • PrinterName: este elemento contiene el nombre de la impresora que se utilizará para imprimir.

      Ejemplo 78. Ejemplo

      Se usará una impresora distinta de la original si el controlador de impresora original no está instalado en esta computadora o si la impresora se ha cambiado usando la acción Establecer impresora.


  • <Variables> y <Variable>: el elemento Variablescontiene la lista de todas las variables de etiquetas de solicitud, cada una definida en un elemento Variable separado. Las variables de solicitud son aquellas que se incluyen en el cuadro de diálogo de impresión cuando se imprimen etiquetas desde el NiceLabel 10 . Si no hay variables de solicitud definidas en la etiqueta, el elemento Variables estará vacío.

    • Nombre: contiene el nombre de variable.

    • Descripción: contiene la descripción de variable.

    • DefaultValue: contiene el valor predeterminado según lo definido para la variable durante el proceso de diseño.

    • Formato: contiene el tipo aceptable de contenido variable (caracteres).

    • IsPrompted: contiene información acerca de si la variable es solicitada o no al momento de imprimir.

    • PromptText: contiene texto que el solicita al usuario la entrada de un valor.

    • CurrentValue: contiene el valor real que se usa para imprimir.

    • IncrementType: contiene información, si la variable se definió o no como contador. Si se definió como contador, informa qué tipo de contador es.

    • IncrementStep: contiene información sobre el paso del contador. El valor del contador aumenta o disminuye según este valor en la siguiente etiqueta.

    • IncrementCount: contiene información acerca del punto de aumentar/disminuir el valor de contador. Por lo general, el contador cambia de valor en cada etiqueta, pero eso puede modificarse.

    • Longitud: contiene el número máximo de caracteres almacenados en una variable.

    • IsPickListEnabled: contiene información acerca de si el usuario selecciona o no valores variables de una lista de selección.

    • PickListValues: contiene los valores reales (seleccionables) de la lista de selección.

Definición de esquema XML (XSD) para especificación de etiqueta XML

<?xml version="1.0" encoding="utf-8"?>
<xs:schema id="Format" xmlns:xs="http://www.w3.org/2001/XMLSchema">
    <xs:element name="Label">
        <xs:complexType>
            <xs:all>
                <xs:element name="Original">
                    <xs:complexType>
                        <xs:sequence>
                            <xs:element name="Width" type="xs:decimal" minOccurs="1" />
                            <xs:element name="Height" type="xs:decimal" minOccurs="1" />
                            <xs:element name="PrinterName" type="xs:string" minOccurs="1" />
                        </xs:sequence>
                    </xs:complexType>
                </xs:element>
                <xs:element name="Current">
                    <xs:complexType>
                        <xs:sequence>
                            <xs:element name="Width" type="xs:decimal" minOccurs="1" />
                            <xs:element name="Height" type="xs:decimal" minOccurs="1" />
                            <xs:element name="PrinterName" type="xs:string" minOccurs="1" />
                        </xs:sequence>
                    </xs:complexType>
                </xs:element>
                <xs:element name="Variables">
                    <xs:complexType>
                        <xs:sequence>
                            <xs:element name="Variable" minOccurs="0" maxOccurs="unbounded">
                                <xs:complexType>
                                    <xs:sequence>
                                        <xs:element name="Name" type="xs:string" minOccurs="1" />
                                        <xs:element name="Description" type="xs:string" minOccurs="1" />
                                        <xs:element name="DefaultValue" type="xs:string" minOccurs="1" />
                                        <xs:element name="Format" type="xs:string" minOccurs="1" />
                                        <xs:element name="CurrentValue" type="xs:string" minOccurs="1" />
                                        <xs:element name="IncrementType" type="xs:string" minOccurs="1" />
                                        <xs:element name="IncrementStep" type="xs:integer" minOccurs="1" />
                                        <xs:element name="IncrementCount" type="xs:integer" minOccurs="1" />
                                        <xs:element name="Length" type="xs:string" minOccurs="1" />
                                    </xs:sequence>
                                </xs:complexType>
                            </xs:element>
                        </xs:sequence>
                    </xs:complexType>
                </xs:element>
            </xs:all>
        </xs:complexType>
    </xs:element>
</xs:schema>

Ejecutar secuencia de comandos

Esta acción mejora la funcionalidad de software utilizando las secuencias de comandos personalizadas VBScript o Python. Utilice esta acción si las acciones integradas no cumplen con los requisitos de manipulación de datos existentes.

Las secuencias de comandos pueden incluir las variables de los desencadenadores, tanto las internas como las que usted define o importa desde etiquetas.

Asegúrese también de que la cuenta de Windows con la que se utiliza el servicio tenga privilegios para ejecutar los comandos de la secuencia.


Nota

El tipo de secuencia de comandos se configura para cada desencadenador en sus propiedades. Todas las acciones Ejecutar secuencia de comandos dentro de un desencadenador deben ser del mismo tipo.

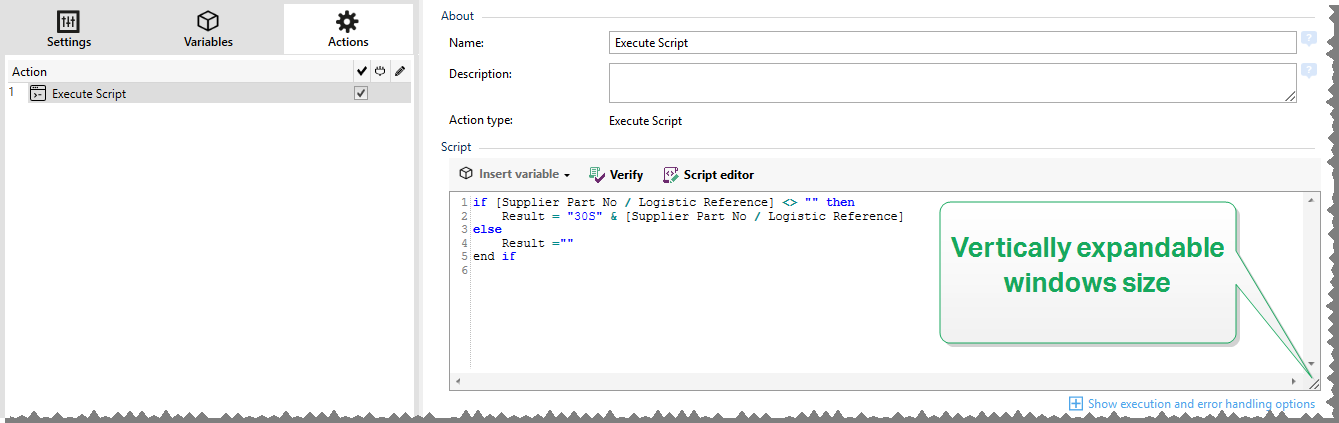

El editor de Secuencias de comandos ofrece las siguientes funciones:

  • Insertar origen de datos: inserta una variable existente o creada recientemente en la secuencia de comandos.

  • Verificar: valida la sintaxis de la secuencia de comandos ingresada.

  • Editor de Secuencias de comandos:abre el editor, que facilita la creación de secuencias de comandos y la hace más eficiente.

Editor de secuencias de comandos

NiceLabel 10 proporciona un editor de secuencias de comandos que facilita la creación de secuencias de Python o VBScript, no presenta errores y es más rápido.


La selección de los idiomas de secuencias que deben usarse en el Editor de secuencias de comandos difiere entreNiceLabel Designer Pro y Automation Builder:

  • En Designer, haga doble clic en la superficie de diseño del formulario para abrir Propiedades del formulario > Configuración adicional > Idioma de secuencias de comandos.

  • En Automation Builder, vaya a Elementos de configuración > haga clic en Editar para abrir las propiedades del desencadenador > Configuración > Otras > Secuencia de comandos.

NiceLabel 10 usa la variante .NET de Python llamada IronPython. Funciona como una implementación totalmente compatible del idioma de la secuencia de comandos de Python y también es compatible con los métodos .NET.

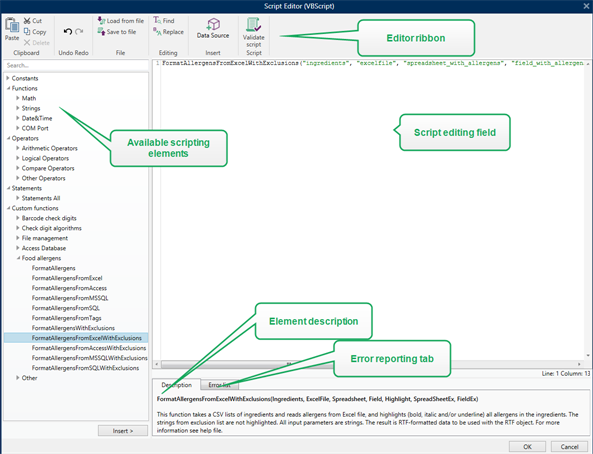

La banda de opciones del Editor incluye los comandos utilizados comúnmente, que se distribuyen a múltiples grupos de funciones.

  • Grupo Portapapeles ofrece los comandos Cortar, Copiar, Pegar y Eliminar.

  • Grupo Deshacer permite deshacer y repetir acciones de edición de secuencias de comandos.

  • El grupo Archivo permite cargar y guardar secuencias de comando en un archivo.

    • Cargar desde archivo: carga una secuencia de comandos desde un archivo textual externo previamente guardado.

    • Guardar en el archivo: almacena una secuencia de comandos editada actualmente en un archivo de texto.

  • Grupo Edición: permite buscar y reemplazar cadenas en una secuencia de comandos.

    • Buscar: busca la cadena ingresada en la secuencia de comandos.

    • Reemplazar: reemplaza la cadena en la secuencia de comandos.

  • El grupo Insertar: el comando Origen de datos inserta orígenes de datos existentes o definidos recientemente en la secuencia de comandos.

  • Grupo Secuencia de comandos: el comando Validar secuencia de comandos valida la sintaxis de la secuencia de comandos ingresada.

Los Elementos de secuencias de comandos disponibles contienen todos los elementos de la secuencia de comandos disponibles que se pueden utilizar al crear una secuencia de comandos. Haga doble clic en el elemento o clic en el botón Insertar para insertar el elemento en la posición del cursor en la secuencia de comandos.

La Descripción de elementos brinda información básica sobre el elemento de la secuencia de comandos insertado.

La Lista de errores presenta los errores que se informaron después de ejecutar el comando Validar secuencia de comandos.

Mensaje

Utilice la acción de mensaje para escribir cadenas personalizadas (por ejemplo, mensajes personalizados de advertencia, valores de variables y comentarios). La acción de mensaje crea entradas personalizadas en los archivos de registro del Automation Manager. Los archivos de registro de automatización contienen información generada por la aplicación, las advertencias y las descripciones de errores. Utilice los registros de mensaje para realizar un seguimiento de las variables de mensajes durante la configuración, la resolución de problemas y la depuración.

Para configurar acciones de mensaje, haga lo siguiente:

  1. Vaya a Todas las acciones y seleccione Mensaje en el menú desplegable de Acción.

  2. Cambie el nombre de la acción e ingrese una descripción.

  3. Configure el contenido del mensaje: título, mensaje y tipo de mensaje.

    Algunos tipos de mensajes son:

    • Información

    • Error

    • Advertencia

  4. Abra Mostrar opciones de ejecución de acciones y tratamiento de errores para establecer las condiciones que deben darse para mostrar los mensajes, ignorar los fallos y guardar los errores de automatización en las variables.

El Automation Manager de NiceLabel muestra mensajes con distintos colores (como errores en rojo y advertencias en naranja) en el panel de registro de automatización.

Ejemplo 81. Ejemplo:

Imprime etiquetas de pasta con automatización. El desencadenador recibe valores de variables de los archivos CSV generados en ERP. Cuando el valor de la variable «Paquete» es mayor a 4, el registro de automatización crea una advertencia.

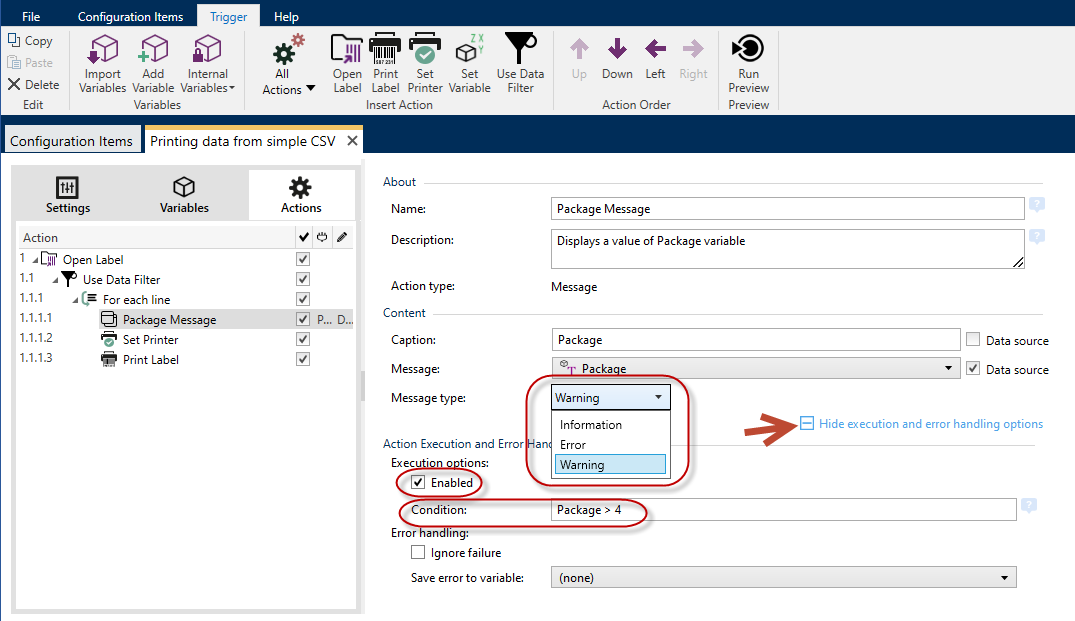

Configuración de acciones de mensaje.

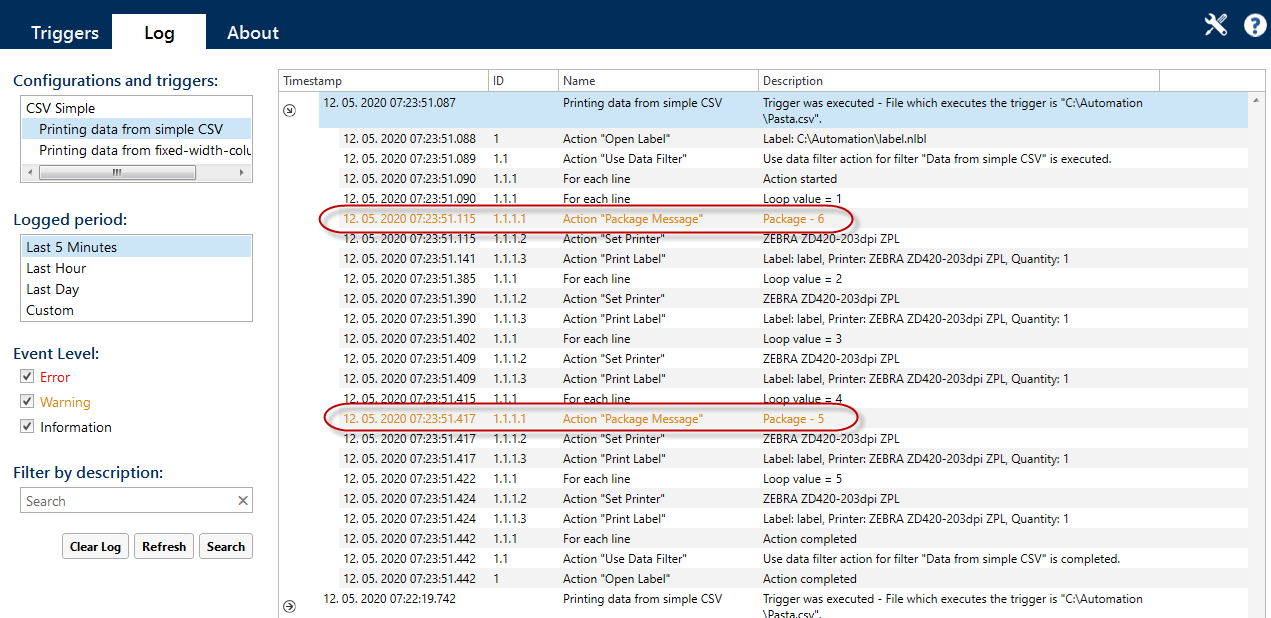

El resultado en Automation Manager se ve de la siguiente manera:


Nota

Cuando configura la gravedad de mensajes como «error», los desencadenadores no pasan al estado de error. La impresión sigue siendo posible.

Use registros de mensaje para:

  • configurar la resolución de problemas

  • depurar las soluciones

  • hacer un seguimiento de los valores de las variables seleccionadas

mostrar los mensajes personalizados de error y de advertencia

Verificar licencia

Esta acción lee la licencia activada y ejecuta las acciones anidadas debajo de esta acción únicamente si se utiliza cierto tipo de licencia.

Sugerencia

La acción Verificar licencia proporciona protección para la configuración del desencadenador contra la ejecución en máquinas no autorizadas.

Nota

La clave de la licencia que activa el software también puede codificar la ID de solución. Es un número único que identifica al proveedor de la solución que vendió la licencia NiceLabel 10.

Si el ID de la solución coincide con el ID de la solución codificado en la licencia, la máquina de destino puede ejecutar las acciones anidadas, limitando efectivamente la ejecución de licencias vendidas por el proveedor de la solución.

Los desencadenadores pueden cifrarse más y bloquearse de modo que solo los usuarios autorizados puedan abrir la configuración. Para obtener más información, consulte la sección Proteger configuración de desencadenadores en la guía de usuario de NiceLabel Automation.

El grupo Información de licencia le permite seleccionar el ID de la licencia.

  • El ID de la licencia: define el número de licencias que pueden ejecutar las acciones anidadas.

    • Si el valor ingresado no es el ID de la licencia codificado en la licencia, las acciones anidadas no se ejecutan.

    • Si el valor ingresado es 0, las acciones se ejecutan si se encuentra una licencia válida.

Nota

El UID de Socio Digital también puede usarse como ID de licencia. Esta opción está disponible para miembros del Programa de Socio Digital de NiceLabel.

Intentar

Información de nivel de producto

Automation Builder las funciones requieren LMS Enterprise.

Esta acción le permite:

  • Monitorear los errores mientras se ejecutan las acciones.

  • Ejecutar un conjunto de acciones alternativas, si se produce un error.

La acción Intentar crea los marcadores de posición Hacer y Al ocurrir un error para las acciones. Todas las acciones que deban ejecutarse cuando los desencadenadores se activan, deben colocarse dentro del marcador de posición Hacer. Si no se detecta ningún error al ejecutar acciones desde el marcador de posición Hacer, estas son las únicas acciones que se ejecutan. No obstante, si ocurre un error, la ejecución de acciones del marcador de posición Hacer se detiene y la ejecución se transfiere a las acciones del marcador de posición Al ocurrir un error.

Nota

Debe habilitar la Impresión sincronizada para detectar errores con Al ocurrir un error.

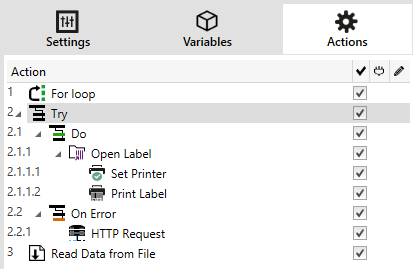

Ejemplo 84. Ejemplo

Si falla alguna de las acciones del marcador de posición Hacer, se detiene la ejecución de la acción y se reanudan las acciones del marcador de posición Al ocurrir un error. Si Intentar se colocara independientemente, terminaría la ejecución del desencadenador. En este caso, Intentar está anidada debajo de la acción Para bucle. Normalmente, todo error en el marcador de posición Hacer también detendría la ejecución de la acción Para bucle, incluso si todavía hay más pasos hasta completar la acción de bucle. En este caso, Guardar datos en archivo tampoco se ejecutará. En forma predeterminada, cada error interrumpe el procesamiento total de los desencadenadores.

Sin embargo, puede continuar con la ejecución de la siguiente iteración en la acción Para bucle. Para que esto suceda, habilite la opción Ignorar error en la acción Intentar. Si los datos del paso actual en Para bucle producen un error en el marcador de posición Hacer, se ejecutan las acciones de Al ocurrir un error. A continuación, se ejecuta Guardar datos en archivo en nivel 2 y luego la acción Para bucle continúa su ejecución en la siguiente iteración.


Sugerencia

Esta acción brinda la fácil detección de errores y ejecución de "comentarios" e "informes". Por ejemplo, si ocurre un error durante el procesamiento del desencadenador, puede enviar una advertencia. Para obtener más información, consulte la sección Comentarios sobre el estado del trabajo de impresión en la guía de usuario NiceLabel Automation.

Nota

¡Importante! La acción Intentar proporciona los resultados previstos con acciones asincrónicas. Si el bucle Intentar incluye la acción Imprimir etiqueta que falla, la ejecución de la acción aún completa el bucle Intentar y no cambia a las acciones Al ocurrir un error como se espera. L resultado de no cambiar a las acciones Al ocurrir un error es la acción Imprimir etiqueta que se ejecuta de modo sincronizado de forma predeterminada. Para evitarlo, asegúrese de que esté activada la impresión supervisada. Vaya a la configuración del desencadenador > Otro > Comentarios del motor de impresión y habilite Impresión supervisada.

Lea más sobre la impresión supervisada en la sección Modo de impresión sincronizada.

Transformar XML

Información de nivel de producto

La funcionalidad de este tema está disponible en LMS Enterprise.

Esta acción transforma el documento XML en otro documento usando las reglas de transformación provistas. Las reglas debe proporcionarlas la definición .XSLT en un archivo, u otro origen de variable.

La acción permite convertir documentos XML complejos en documentos XML con una estructura más fácil de administrar. XSLT significa Transformaciones XSL. XSL significa Lenguaje de hojas de estilo extensible, y es un lenguaje de hojas de estilo para documentos XML.

La acción XML almacenará el documento XML convertido en la variable seleccionada. El archivo original queda intacto en el disco. Si quiere guardar el documento XML convertido, use la acción Guardar datos en el archivo.

Nota

Comúnmente, usará la acción para simplificar los documentos XML proporcionados por la aplicación host. La definición de un filtro XML para el documento XML complejo puede tardar un tiempo o, en algunos casos, el XML puede ser demasiado complejo para administrar. Como alternativa, definirá las reglas para convertir el XML en una estructura que pueda manipular fácilmente el filtro XML, o incluso evitar por completo la necesidad de un filtro. Puede convertir el documento XML en XML nativo compatible, como XML de Oracle, y luego simplemente ejecutarlo con la acción Ejecutar archivo de comando XML de Oracle.

Sugerencia

El ejemplo para esta acción se instala con el producto. Para abrirla, vaya a Ayuda > Archivos de muestra > Transformaciones XML y ejecute la configuración de Transformations.misx XML. Encontrará detalles disponibles en el archivo Readme.

El grupo Origen de datos define los datos XML a transformar.

  • Usar datos recibidos por el desencadenador: define que el desencadenador recibió datos que usó. El mismo resultado puede archivarse habilitando la variable interna DataFileName y usando el contenido del archivo al que se refiere. Para obtener más información, consulte la sección Usar valores compuestos en la guía de usuario NiceLabel Automation.

  • Nombre de archivo:define la ruta de acceso y el nombre del archivo que contiene el archivo XML para transformar. Se utiliza el contenido del archivo especificado. Origen de datos permite que el nombre del archivo se defina en forma dinámica. Seleccione o cree una variable que contenga la ruta de acceso o el nombre del archivo. La acción abrirá el archivo especificado y aplicará la transformación en el contenido del archivo, el cual debe tener el formato XML.

  • Variable:selecciona o crea la variable que contiene la secuencia de la impresora. Se usa el contenido de la variable seleccionada y debe tener estructura XML.

El grupo Reglas de transformación de origen de datos (XSLT) define las reglas de transformación (documento .XSLT) que se aplicarán al documento XML.

  • Nombre de archivo:define la ruta de acceso y el nombre del archivo que contiene las reglas de transformación (.XSLT).

  • Personalizado: define los contenidos personalizados. Puede utilizar contenido fijo, una combinación de contenido fijo y variable, o contenido únicamente variable. Para insertar contenido variable, haga clic en el botón con flecha que se encuentra a la derecha del área de datos e inserte una variable de la lista. Para obtener más información, consulte la sección Usar valores compuestos en la guía de usuario NiceLabel Automation.

El grupo Guardar resultado en variable define la variable que se debe almacenar en el archivo transformado.

  • Variable: selecciona o crea una variable que contendrá el resultado del proceso de transformación. Por ejemplo, si usa las reglas que convierten el XML complejo en XML más simple, el contenido de la variable seleccionada es un XML simple.

Grupo

Use esta acción para configurar muchas acciones dentro del mismo contenedor. Todas las acciones colocadas debajo de una acción Agrupar pertenecen al mismo grupo y se ejecutan juntas.

Esta acción brinda los siguientes beneficios:

  • Mejor organización y visualización del flujo de trabajo de la acción. Puede expandir o contraer la acción Agrupar y mostrar las acciones anidadas solo cuando sea necesario. Esto ayuda a mantener más ordenada el área de configuración.

  • Definir la ejecución condicional. Puede definir una condición en la acción Agrupar una sola vez, no individualmente para cada acción. Cuando se cumple con una condición, se ejecutan todas las acciones dentro del grupo. De este modo, se ahorra mucho tiempo de configuración y se puede reducir la cantidad de errores de configuración. La acción Agrupar es un buen método para definir la ejecución condicional SI..., ENTONCES para múltiples acciones.

Registro de eventos

Información de nivel de producto

Automation Builder las funciones requieren NiceLabel LMS Enterprise o NiceLabel LMS Pro.

Esta acción registra un evento en NiceLabel Control Center como historial y para resolver problemas.

Nota

Para activar la acción Registrar eventos, asegúrese de que esté habilitado el registro de trabajos de impresión NiceLabel Control Center.

El grupo Datos de evento ofrece información acerca del evento registrado.

  • Información: descripción básica del evento que se incluirá en el registro de eventos NiceLabel Control Center. Se permiten hasta 255 caracteres en esta área.

  • Detalles: descripción detallada del evento que se registrará en NiceLabel Control Center. Se permiten hasta 2000 caracteres en esta área.

Sugerencia

Las descripciones ingresadas en los campos Información y Detalles le permiten filtrar los eventos Historial de todas las actividades del Control Center . Al trabajar con el Control Center, vaya a Historial > Todas las actividades > Definir filtro. Lea la Guía del usuario de Control Center para conocer más detalles.

Generar vista previa de etiqueta

Información de nivel de producto

Automation Builder las funciones requieren LMS Enterprise.

Esta acción ejecuta el proceso de impresión y proporciona una vista previa de la imagen. De manera predeterminada, la vista previa se guarda en el disco como imagen JPEG, pero se puede seleccionar otro formato de imagen. También se puede controlar el tamaño de la imagen de vista previa creada. La acción genera la vista previa de una única etiqueta.

Cuando tenga la vista previa de la etiqueta creada en un archivo, podrá enviarlo a una aplicación de terceros utilizando una de las acciones de salida, como Enviar datos a HTTP, Enviar datos a puerto de serie o Enviar datos a puerto TCP/IP, o bien como mensaje de respuesta de desencadenadores bidireccionales, como Desencadenador de servidor HTTP y Desencadenador de servicio Web. La aplicación de terceros puede tomar la imagen y mostrarla como vista previa de etiqueta al usuario.

El grupo Vista previa define el archivo a previsualizar y sus detalles.

  • Nombre de archivo especifica el nombre del archivo y la ruta. Si está preprogramados, el mismo archivo se usa cada vez. Si utiliza solo el nombre del archivo sin la ruta de acceso, se usa la carpeta en la que se guardó el archivo de configuración (.MISX). Puede usar referencias relativas para el nombre del archivo si se usa la carpeta con el archivo .MISX como carpeta raíz. Origen de datoshabilita el nombre de archivo variable. Seleccione o cree una variable que contenga la ruta de acceso o el nombre del archivo. una vez que se ejecuta un desencadenador. Generalmente, el valor de la variable se asigna según un filtro.

  • Tipo de imagen: especifica el tipo de imagen que se usa para guardar la vista previa de la etiqueta.

  • Vista previa del reverso de la etiqueta (etiquetas de dos lados): permite la vista previa del reverso de la etiqueta. Esto es útil cuando se utilizan etiquetas de dos lados y se desea generar la vista previa del reverso de la etiqueta.

Ejemplo 89. Ejemplo

Por ejemplo, si su plantilla de etiquetas define las dimensiones como 4" × 3" y la impresora tiene una resolución de 200 DPI, las dimensiones de la imagen de vista previa resultante serán 800 x 600 píxeles. El ancho equivale a 4 pulgadas multiplicadas por 200 DPI, cuyo resultado es 800 píxeles. La altura equivale a 3 pulgadas multiplicadas por 200 DPI, cuyo resultado es 600 píxeles.


El grupo Configuración adicionalle permite habilitar el uso de valores provisionales.

  • Usar valores provisionales: reemplaza los valores faltantes del origen de datos con valores provisionales y los muestra en la vista previa de la etiqueta.

    Sugerencia

    Valor provisional: define el valor variable de un marcador de posición personalizado en un objeto al diseñar etiquetas o formularios. En un objeto de etiqueta, el valor provisional se reemplaza por el valor real de la variable al momento de la impresión.

Crear variante de etiqueta

Información de nivel de producto

Automation Builder las funciones requieren LMS Enterprise.

Esta acción le permite crear una variante de una etiqueta existente lista para revisión. Los objetos de etiquetas en dichas variantes tienen valores de orígenes de datos bloqueados. Su contenido está definido por el valor actual del origen de datos aplicable.

El propósito de crear una variante de una etiqueta lista para revisión con orígenes de datos "bloqueados" es hacer que la etiqueta sea adecuada para el proceso un proceso de aprobación en el que los datos y las plantillas deben aprobarse juntos. En lugar de ver una etiqueta sin contenido definido para los objetos incluidos, el aprobador revisa una variante con valores definidos. Esto le permite ver y aprobar rápidamente el diseño de etiqueta final con los valores reales que se usarán para impresión.

Sugerencia

El proceso de aprobación de la etiqueta se aplica a las etiquetas almacenadas en el Almacenamiento de documentos del Centro de control. Puede aplicar distintos tipos de flujo de trabajo de aprobación para las etiquetas almacenadas y las variantes de etiquetas. La selección del flujo de trabajo de aprobación depende de los requerimientos de su entorno empresarial. Consulte NiceLabel 10 Guía del usuario del Centro de control para conocer más detalles.

El grupo Configuración define el archivo de etiqueta a convertir y el archivo de salida (variante de etiqueta).

  • Nombre de la etiqueta: el nombre del archivo de la etiqueta puede convertirse a una variante lista para revisión con valores de orígenes de datos bloqueados. El origen de datos define en forma dinámica el nombre de la etiqueta usando una variable existente o recientemente creada.

  • Orígenes de datos al momento de impresión: esta opción le permite definir orígenes de datos para los cuales el valor se proporcionará al momento de la impresión. Si un origen de datos aparece en este campo, su valor no se bloquea y puede proporcionarse al momento de impresión. Algunos ejemplos típicos son orígenes de datos para valores de producción, como número de lote, fecha de vencimiento, etc.

    Sugerencia

    Inserte solo nombres de orígenes de datos sin corchetes, separados por comas o enumerados en una columna usando la tecla Enter.

  • Nombre de archivo de salida: el nombre del archivo de variante de etiqueta que estará listo para revisión. El origen de datos define en forma dinámica el nombre de la etiqueta usando una variable existente o recientemente creada.

Hay distintas reglas que se aplican a la variante de etiqueta lista para revisión:

  1. Los valores de orígenes de datos están bloqueados de manera predeterminada. Para que los orígenes de datos no estén bloqueados, inclúyalos en el campo Orígenes de datos al momento de impresión para que se mantengan activos en la etiqueta lista para revisión. Puede definir su valor al momento de impresión.

  2. Las variables del contador, funciones, campos de base de datos y variables globales se convierten a variables no solicitadas.

  3. Los gráficos están insertados.

  4. La variante de etiqueta de destino almacenada en el NiceLabel Almacenamiento de documentos del Centro de control se protege automáticamente. El Nombre de etiqueta y los Orígenes de datos al momento de impresión originales se usan como comentario de protección.

  5. Las variantes de etiquetas pueden abrirse en NiceLabel 10 Designer en estado bloqueado.

  6. Los archivos de etiquetas generados con esta acción no pueden importarse.

  7. Si dichas variantes de etiquetas se almacenan en la memoria de la impresora, el comando de recuperación solo puede proporcionar valores para los orígenes de datos al momento de impresión.

  8. Si se usa el NiceLabel Centro de control, la vista previa de la etiqueta en Almacenamiento de documentos permite editar los orígenes de datos al momento de impresión.

  9. Las variables de hora y fecha actuales no pueden configurarse como orígenes de datos al momento de impresión en la variante de etiqueta lista para revisión.
