Nach Festlegen der Etiketteneigenschaften können Inhalte zum Etikett hinzugefügt werden. Etikettenobjekte sind grundlegende Designelemente, die zum Hinzufügen und Bearbeitern verschiedener Arten von Inhalten verwendet werden. Jedes Objekt hat seine eigene Funktion, wie in der folgenden Tabelle beschrieben.
|
Etikettenobjekt |
Symbol |
Beschreibung |
|
|
Container für Textinhalt. Er passt seine Abmessungen an, um die Menge an eingegebenen Zeichen aufnehmen zu können. Bei der Eingabe wird das Textobjekt horizontal und/oder vertikal erweitert. |
|
|
|
Container für Textinhalt. Es kann entweder seine Höhe dem Inhalt anpassen oder aber die Schriftgröße so vergrößern oder verkleinern, dass der Text in den Objektrahmen passt. |
|
|
|
Objekt zum Hinzufügen und Bearbeiten verschiedener Typen von Barcodes auf einem Etikett. |
|
|
|
Objekt zum Hinzufügen von grafischen Inhalte zu einem Etikett. |
|
|
|
Objekt zum Erstellen von rechteckiger Formen auf einem Etikett. |
|
|
|
Objekt zum Erstellen von Linien auf einem Etikett. |
|
|
|
Objekt zum Erstellen von kreisförmigen Formen auf einem Etikett. |
|
|
|
Objekt zum Invertieren der Farbe des zugrunde liegenden Objekts. |
Ein Text-Objekt ist ein Container für Textinhalte, der seine Abmessungen an die Menge eingefügter Zeichen anpasst. Bei der Eingabe wird das Textobjekt horizontal und/oder vertikal erweitert.
Tipp
Ein Textfeld dient als Alternative, wenn ein Etikett erstellt wird, auf dem der Textinhalt in ein Feld mit vorgegebenen Abmessungen passen muss.
Das Tab Position legt die Positionierung des Objekts sowie dessen positionsbezogenes Verhalten fest.
Die Gruppe Position legt die Position des Objekts fest.
-
X und Y: Ankerpunktkoordinaten.
Die Gruppe Größe bietet Informationen zu den Abmessungen des Objekts.
-
Breite und Höhe: horizontale und vertikale Abmessungen des Objekts.
-
Seitenverhältnis behalten: gleichzeitiges Ändern der Objektabmessungen bei der Skalierung.
Tipp
Im Textobjekt wird die Größe des Texts von der Schriftgröße vorgegeben. Die Objektabmessungen und das Seitenverhältnis können nicht manuell geändert werden und dienen nur als Information über die aktuelle Größe.
Anmerkung
Wenn die Maßeinheit in den Etiketteneigenschaften geändert wird, wird der Wert automatisch umgewandelt.
Rotationswinkel ist der Objektwinkel gemäß der Designoberfläche.
Tipp
Es gibt mehrere Arten, den Winkel des Objekts festzulegen: manuelle Eingabe des Winkels, Ziehen am Schieberegler oder Klicken und Ziehen des Symbols auf dem ausgewählten Objekt. Der Rotationswinkel und der Schieberegler drehen das Objekt um seinen Ankerpunkt. Das Symbol
dreht das Objekt um seinen Mittelpunkt.
Ankerpunkt ist der Punkt, an dem ein Objekt an der Design-Oberfläche angeheftet wird. Objekte mit variabler Größe erhöhen oder verringern ihre Größe in die dem gewählten Ankerpunkt entgegengesetzte Richtung.
Sperren verhindert, dass das Objekt während des Designprozesses verschoben wird; die Option wird in der Gruppe Design-Verhalten ausgewählt.
Das Objekt Textfeld ist ein Container für Textinhalte auf einem Etikett. Das Textfeldobjekt ist dem standardmäßigen Desktop designer Text-Objekt sehr ähnlich. Der Unterschied zwischen ihnen ist die Anzeige von Textinhalten mit variabler Länge. Ein Textobjekt passt seine Größe immer der Menge von eingegebenen Zeichen an. Ein Textfeld hingegen kann entweder seine Höhe dem Inhalt anpassen oder aber die Schriftgröße so vergrößern oder verkleinern, dass der Text in den Objektrahmen passt.
Tipp
Sicherzustellen, dass der Inhalt in das vordefinierte Feld passt, ist vor allem beim Arbeiten mit variablen Daten nützlich. Unabhängig von der Länge des Textwertes wird er auf einem Etikett immer innerhalb des vordefinierten Rahmens angezeigt.
Das Tab Position legt die Positionierung des Objekts sowie dessen positionsbezogenes Verhalten fest.
Die Gruppe Position legt die Position des Objekts fest.
-
X und Y: Ankerpunktkoordinaten.
Die Gruppe Größe legt die Abmessungen des Objekts fest:
-
Breite und Höhe: horizontale und vertikale Abmessungen des Objekts.
-
Seitenverhältnis behalten: gleichzeitiges Ändern der Objektabmessungen bei der Skalierung.
Anmerkung
Wenn die Maßeinheit in den Etiketteneigenschaften geändert wird, wird der Wert automatisch umgewandelt.
Rotationswinkel ist der Objektwinkel gemäß der Designoberfläche.
Tipp
Es gibt mehrere Arten, den Winkel des Objekts festzulegen: manuelle Eingabe des Winkels, Ziehen am Schieberegler oder Klicken und Ziehen des Symbols auf dem ausgewählten Objekt. Der Rotationswinkel und der Schieberegler drehen das Objekt um seinen Ankerpunkt. Das Symbol
dreht das Objekt um seinen Mittelpunkt.
Ankerpunkt ist der Punkt, an dem ein Objekt an der Design-Oberfläche angeheftet wird. Objekte mit variabler Größe erhöhen oder verringern ihre Größe in die dem gewählten Ankerpunkt entgegengesetzte Richtung.
Sperren verhindert, dass das Objekt während des Designprozesses verschoben wird.
Anmerkung
Wenn die Maßeinheit geändert wird, wird der Wert automatisch umgewandelt.
Das Objekt Barcode wird verwendet, um verschiedene Arten von Barcodes mit codierten Daten zu einem Etikett hinzuzufügen.
Weitere Informationen zu Eigenschaften, Typen und Datencodierungs-Methoden von Barcodes finden Sie im Barcode-Abschnitt.
Verwenden Sie das Bild-Objekt, um grafischen Inhalt zu einem Etikett hinzuzufügen. Die folgenden Dateiformate werden unterstützt:
-
Portable Network Graphic (*.png)
-
PDF (*.pdf)
-
Adobe Photoshop (*.psd)
-
Scalable Vector Graphics (*.svg)
-
Paintbrush (*.pcx)
-
JPEG-Bitmaps (*.jpg, *.jpeg, *.jpe)
-
TIFF-Bitmaps (*.tif, *.tiff)
-
Enhanced Windows Metafile (*.emf)
-
Windows Metafile (*.wmf)
-
Windows Bitmap (*.bmp)
-
Graphics Interchange Format (*.gif)
Anmerkung

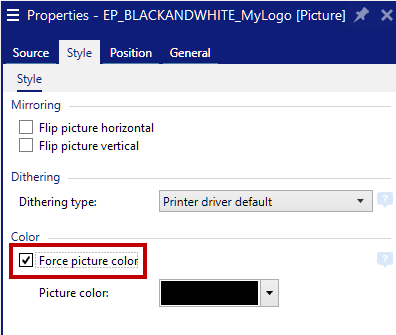

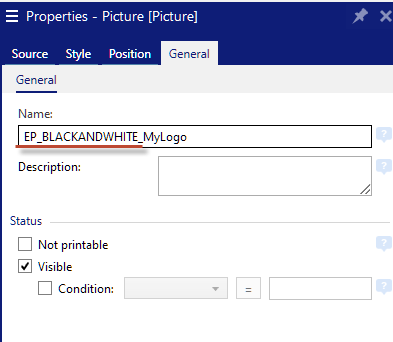

Bei Etikettendruckern mit integriertem Farbband können Sie Ihre Bilder einfarbig drucken lassen. Sie können diese Funktion aktivieren, indem Sie das Präfix EP_BLACKANDWHITE_ zum Namen des Bildobjekts hinzufügen. Alternativ können Sie die Option Bildfarbe erzwingen unter der Registerkarte Stil aktivieren.
|
|
|
Präfix EP_BLACKANDWHITE_ hinzufügen (links) oder die Option Bildfarbe erzwingen aktivieren (rechts)
Das Inhalt-Feld wird für die Eingabe von Objektinhalt verwendet.
Um den Inhalt des Bildobjekts (neu) zu definieren, klicken Sie auf Durchsuchen und wählen Sie die Datei aus, die auf dem Etikett angezeigt werden soll.
Bild in ein Dokument einbetten speichert das Bild in der Etikettendatei. Die Verbindung zur ursprünglichen Bilddatei wird verworfen.
Tipp
Durch Einbetten von Bildern werden Etikettendateien mobiler einsetzbar, da Benutzer die Bilddateien nicht einschließen müssen, wenn sie ein Etikett teilen.
Eingebettetes Bild in Datei speichern: das eingebettete Etikettenbild wird als separate Datei gespeichert.
Farbverarbeitung bestimmt die Art der Farbbänder.
Spiegelung ermöglicht Ihnen, Ihr Bild horizontal oder vertikal zu spiegeln.
Die Gruppe Dithering ermöglicht es Ihnen, die am besten geeignete Dithering-Methode zum Drucken von Bildern auf Etiketten in Schwarzweiß auszuwählen.
Tipp
Wenn Sie Bilder in Schwarzweiß drucken, erzeugt Dithering die Illusion mehrerer Farben und Schattierungen, indem das Muster aus schwarzen Punkten variiert wird.
Dithering-Typ wählt die Dithering-Methode aus:
-
Druckertreiber-Standard: für das Bildobjekt wird keine Dithering-Methode ausgewählt. Beim Drucken in Schwarzweiß nutzt der Druckertreiber seine eigene Dithering-Methode.
Anmerkung
Wenn für das Bildobjekt kein Dithering eingestellt ist, kann der Algorithmus auch anhand des Druckereigenschaften-Dialogs ausgewählt werden. Der ausgewählte Dithering-Algorithmus für ein Objekt in Desktop designer überschreibt den im Druckereigenschaften-Dialog gewählten Algorithmus. Unter Dithering-Optionen ändern finden Sie ausführlichere Informationen.
-
Geordnet: führt das Dithering durch Anwendung einer Schwellenwert-Zuordnung (Matrix mit Zellen) auf die angezeigten Pixel aus. Wenn der Wert des Pixels (innerhalb eines Bereichs von 0 bis 9) geringer ist als die Nummer in der entsprechenden Zelle der Matrix, färbt der Algorithmus das Pixel schwarz, und andernfalls weiß.
-
Schwellenwert: legt einen Schwellenwert fest, mit dem jedes Pixel verglichen wird. Wenn der ursprüngliche Pixelwert höher als der Schwellenwert ist, wird das Pixel weiß gefärbt. Je niedriger der Schwellenwert, desto höher der Anteil von weiß gefärbten Pixeln.
-
Floyd Steinberg: führt das Dithering anhand von Fehlerdispersion aus. Dieser Algorithmus führt zu einem Ergebnis, das dem Original am nächsten kommt, ist aber die langsamste Option.
Die Farbe-Gruppe ermöglicht es Ihnen, die Farbe eines grafischen Objekts anzupassen.
-
Bildfarbe erzwingen: koloriert das Grafikobjekt erneut. Verwenden Sie die Farbpalette im Dropdown-Menü Bildfarbe, um die passende Farbe für das jeweilige Objekt auf dem gedruckten Etikett auszuwählen.
Anmerkung
Diese Option kann mit Farbdruckern verwendet werden, die die erweiterte Druckertreiberschnittstelle oder den Windows-Druckmodus nutzen.
Das Tab Position legt die Positionierung des Objekts sowie dessen positionsbezogenes Verhalten fest.
Die Gruppe Position legt die Position des Objekts fest.
-
X und Y: Ankerpunktkoordinaten.
Die Gruppe Größe legt die Abmessungen des Objekts fest:
-
Breite und Höhe: horizontale und vertikale Abmessungen des Objekts.
-
Seitenverhältnis behalten: gleichzeitiges Ändern der Objektabmessungen bei der Skalierung.
Anmerkung
Wenn die Maßeinheit in den Etiketteneigenschaften geändert wird, wird der Wert automatisch umgewandelt.
Rotationswinkel ist der Objektwinkel gemäß der Designoberfläche.
Tipp
Es gibt mehrere Arten, den Winkel des Objekts festzulegen: manuelle Eingabe des Winkels, Ziehen am Schieberegler oder Klicken und Ziehen des Symbols auf dem ausgewählten Objekt. Der Rotationswinkel und der Schieberegler drehen das Objekt um seinen Ankerpunkt. Das Symbol
dreht das Objekt um seinen Mittelpunkt.
Ankerpunkt ist der Punkt, an dem ein Objekt an der Design-Oberfläche angeheftet wird. Objekte mit variabler Größe erhöhen oder verringern ihre Größe in die dem gewählten Ankerpunkt entgegengesetzte Richtung.
Sperren verhindert, dass das Objekt während des Designprozesses verschoben wird.
Anmerkung
Wenn die Maßeinheit geändert wird, wird der Wert automatisch umgewandelt.
Die Registerkarte Grafische Größenänderung ist verfügbar, wenn das Bildobjekt mit einer Variablen verbunden wird. Diese Einstellungen legen fest, wie das Bildobjekt seine Größe zum Zeitpunkt des Drucks an die Quelldatei anpasst.
-
Ursprüngliche Bildgröße behalten: deaktiviert die Größenänderung. Die Bildgröße bleibt unverändert.
-
Größe proportional ändern: proportionale Änderung der Bildgröße. Das Seitenverhältnis des Bildes bleibt unverändert.
-
Größe an Designgröße anpassen: ändert die horizontalen und vertikalen Abmessungen des Bildes, sodass es in das Auswahlfeld passt. Diese Option wird höchstwahrscheinlich zu einer Verzerrung des Bildes führen.
Originalgröße zeigt die Breite und Höhe vor der Größenänderung an. Auf ursprüngliche Bildgröße zurücksetzen bricht die Größenänderungs-Aktionen ab.
Das Objekt Rechteck erstellt einen rechteckigen Rahmen auf einem Etikett.
-
Eckenradius: rundet die Ecken des Rechtecks ab. Höhere Werte machen die Kurve breiter.
Das Tab Position legt die Positionierung des Objekts sowie dessen positionsbezogenes Verhalten fest.
Die Gruppe Position legt die Position des Objekts fest.
-
X und Y: Ankerpunktkoordinaten.
Die Gruppe Größe legt die Abmessungen des Objekts fest:
-
Breite und Höhe: horizontale und vertikale Abmessungen des Objekts.
-
Seitenverhältnis behalten: gleichzeitiges Ändern der Objektabmessungen bei der Skalierung.
Anmerkung
Wenn die Maßeinheit in den Etiketteneigenschaften geändert wird, wird der Wert automatisch umgewandelt.
Rotationswinkel ist der Objektwinkel gemäß der Designoberfläche.
Tipp
Es gibt mehrere Arten, den Winkel des Objekts festzulegen: manuelle Eingabe des Winkels, Ziehen am Schieberegler oder Klicken und Ziehen des Symbols auf dem ausgewählten Objekt. Der Rotationswinkel und der Schieberegler drehen das Objekt um seinen Ankerpunkt. Das Symbol
dreht das Objekt um seinen Mittelpunkt.
Ankerpunkt ist der Punkt, an dem ein Objekt an der Design-Oberfläche angeheftet wird. Objekte mit variabler Größe erhöhen oder verringern ihre Größe in die dem gewählten Ankerpunkt entgegengesetzte Richtung.
Sperren verhindert, dass das Objekt während des Designprozesses verschoben wird.
Das Objekt Linie erstellt eine Linie auf einem Etikett.
Das Tab Position legt die Positionierung des Objekts sowie dessen positionsbezogenes Verhalten fest.
Die Gruppe Position legt die Position des Objekts fest.
-
X und Y: Ankerpunktkoordinaten.
-
Länge: legt die Linienlänge fest.
Wenn die Maßeinheit in den Etiketteneigenschaften geändert wird, wird der Wert automatisch umgewandelt.
Rotationswinkel ist der Objektwinkel gemäß der Designoberfläche.
Tipp
Es gibt mehrere Arten, den Winkel des Objekts festzulegen: manuelle Eingabe des Winkels, Ziehen am Schieberegler oder Klicken und Ziehen des Symbols auf dem ausgewählten Objekt. Der Rotationswinkel und der Schieberegler drehen das Objekt um seinen Ankerpunkt. Das Symbol
dreht das Objekt um seinen Mittelpunkt.
Sperren verhindert, dass das Objekt während des Designprozesses verschoben wird.
Das Objekt Ellipse erstellt ein kreisförmiges Objekt auf einem Etikett.
Tipp
Formobjekte (Rechteck, Linie und Ellipse) in NiceLabel 10 speichern die letzte verwendete Einstellung. Jedes Mal, wenn Sie eines dieser Objekte zu einem Etikett hinzufügen, hat es dieselben Umriss- und Fülleinstellungen wie das zuvor hinzugefügte Formobjekt.
Das Tab Position legt die Positionierung des Objekts sowie dessen positionsbezogenes Verhalten fest.
Die Gruppe Position legt die Position des Objekts fest.
-
X und Y: Ankerpunktkoordinaten.
Die Gruppe Größe legt die Abmessungen des Objekts fest:
-
Breite und Höhe: horizontale und vertikale Abmessungen des Objekts.
-
Seitenverhältnis behalten: gleichzeitiges Ändern der Objektabmessungen bei der Skalierung.
Anmerkung
Wenn die Maßeinheit in den Etiketteneigenschaften geändert wird, wird der Wert automatisch umgewandelt.
Rotationswinkel ist der Objektwinkel gemäß der Designoberfläche.
Tipp
Es gibt mehrere Arten, den Winkel des Objekts festzulegen: manuelle Eingabe des Winkels, Ziehen am Schieberegler oder Klicken und Ziehen des Symbols auf dem ausgewählten Objekt. Der Rotationswinkel und der Schieberegler drehen das Objekt um seinen Ankerpunkt. Das Symbol
dreht das Objekt um seinen Mittelpunkt.
Ankerpunkt ist der Punkt, an dem ein Objekt an der Design-Oberfläche angeheftet wird. Objekte mit variabler Größe erhöhen oder verringern ihre Größe in die dem gewählten Ankerpunkt entgegengesetzte Richtung.
Sperren verhindert, dass das Objekt während des Designprozesses verschoben wird.
Anmerkung
Wenn die Maßeinheit geändert wird, wird der Wert automatisch umgewandelt.
Die Registerkarte Stil enthält die Einstellung Eckenradius.

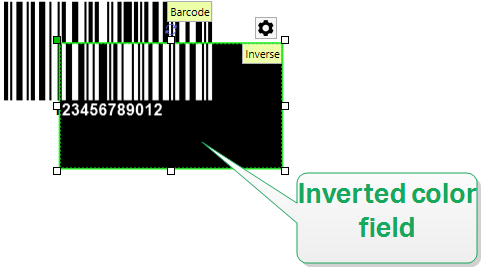

Sie können die Rundung der Ecken des Inverse-Objekts festlegen. Höhere Werte machen die Kurve breiter.
Das Tab Position legt die Positionierung des Objekts sowie dessen positionsbezogenes Verhalten fest.
Die Gruppe Position legt die Position des Objekts fest.
-
X und Y: Ankerpunktkoordinaten.
Die Gruppe Größe legt die Abmessungen des Objekts fest:
-
Breite und Höhe: horizontale und vertikale Abmessungen des Objekts.
-
Seitenverhältnis behalten: gleichzeitiges Ändern der Objektabmessungen bei der Skalierung.
Anmerkung
Wenn die Maßeinheit in den Etiketteneigenschaften geändert wird, wird der Wert automatisch umgewandelt.
Rotationswinkel ist der Objektwinkel gemäß der Designoberfläche.
Tipp
Es gibt mehrere Arten, den Winkel des Objekts festzulegen: manuelle Eingabe des Winkels, Ziehen am Schieberegler oder Klicken und Ziehen des Symbols auf dem ausgewählten Objekt. Der Rotationswinkel und der Schieberegler drehen das Objekt um seinen Ankerpunkt. Das Symbol
dreht das Objekt um seinen Mittelpunkt.
Ankerpunkt ist der Punkt, an dem ein Objekt an der Design-Oberfläche angeheftet wird. Objekte mit variabler Größe erhöhen oder verringern ihre Größe in die dem gewählten Ankerpunkt entgegengesetzte Richtung.
Sperren verhindert, dass das Objekt während des Designprozesses verschoben wird.
Anmerkung
Wenn die Maßeinheit geändert wird, wird der Wert automatisch umgewandelt.
Die Gruppe Druckoptimierung ermöglicht die Verwendung von internen Druckerelementen.
Tipp
Sofern vom ausgewählten Druckermodell unterstützt, wird ein Teil der Verarbeitung von Etikettenelementen direkt vom Drucker übernommen (z. B. interne Schriften, Formen, Barcodes). Dies beschleunigt den Druckprozess auch aufgrund des erheblich verringerten Datenverkehrs.
-
Druckerobjekt nutzen, sofern unterstützt: druckt Etiketten anhand von internen Druckerelementen, sofern der Drucker dies unterstützt. Wenn ein ausgewählter Drucker keine internen Druckerelemente unterstützt, wird das Element als Grafikdatei gesendet.
-
Druckerelement immer verwenden: Etiketten werden nur anhand von Druckerelementen gedruckt. Wenn ein ausgewählter Drucker keine internen Druckerelemente unterstützt, wird eine Fehlermeldung mit einer Erklärung angezeigt.
-
Immer als Grafiken drucken: sendet und druckt die Objekte als Grafikdateien.
Anmerkung
Invertierte Objekte können nur als Grafiken gedruckt werden, wenn die erweiterte Druckertreiberschnittstelle deaktiviert ist. Stellen Sie vor dem Drucken sicher, dass der Windows-Druckmodus aktiviert ist. Doppelklicken Sie in die Designoberfläche, um den Dialog Etiketteneigenschaften zu öffnen, gehen Sie zum Drucker-Bereich > Drucken und deaktivieren Sie die Option Erweiterte Druckertreiberschnittstelle verwenden.
